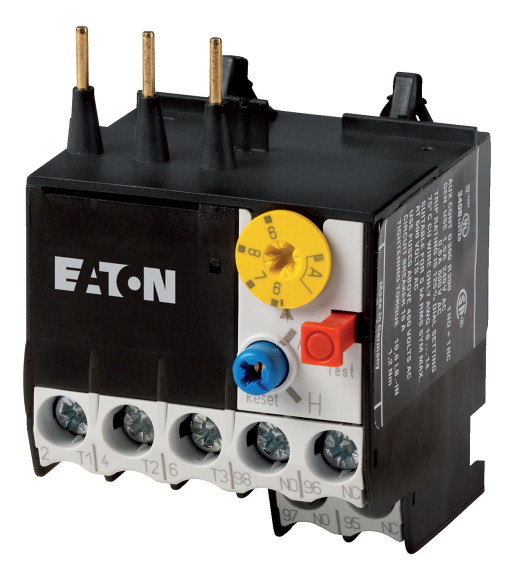

Eaton Реле перегрузки для миниконтакторов, доп. контакты 1НЗPlus1НО, уставка расцепителя 0,1...0,16 А ZE-0,16
Eaton Реле перегрузки для миниконтакторов, доп. контакты 1НЗPlus1НО, уставка расцепителя 0,1...0,16 А ZE-0,16
Реле перегрузки для миниконтакторов, доп. контакты 1НЗPlus1НО, уставка расцепителя 0,1...0,16 А
Купить по низким ценам Eaton Реле перегрузки для миниконтакторов, доп. контакты 1НЗPlus1НО, уставка расцепителя 0,1...0,16 А ZE-0,16
Описание Eaton Реле перегрузки для миниконтакторов, доп. контакты 1НЗPlus1НО, уставка расцепителя 0,1...0,16 А ZE-0,16
| Чувствительность к выпадению фаз | IEC/EN 60947, VDE 0660 часть 102 |
| Описание | Кнопка тестирования/выключенияКнопка сброса ручной/автоматикаНеаварийное расцепление |
| Вид монтажа | Прямой монтаж |
| диапазон установки | |
| Расцепитель перегрузки [Ir] | 0.1 - 0.16 A |
| Графические условные обозначения | |
| Вспомогательный контакт | |
| Замык. = замыкающий контакт | 1 замыкающий контакт |
| Разм. = размыкающий контакт | 1 размыкающий контакт |
| Применяемое для | DILEMDIULEM/21/MV |
| защита от короткого замыкания | |
| Тип координации 1 [gG/gL] | 20 A |
| Тип координации 2 [gG/gL] | 0.5 A |
| Указания | Расцепитель перегрузки: класс расцепления 10 AЗащита от короткого замыкания: при прямом монтаже использовать предельно допустимый предохранитель силового контактора.Можно использовать для защиты электродвигателей Ex. II(2)G [Ex d] [Ex e] [Ex px]II(2)D [Ex p] [Ex t]PTB 10 ATEX 3014Соблюдайте руководство MN03407003Z-DE/EN. |
| Указания | При монтаже в ряд между реле защиты двигателя необходимо соблюдать минимальное расстояние, равное 5 мм. 1 Силовые контакторы |
2. Технические характеристики
| Общая информация | |
| Стандарты и предписания | IEC/EN 60947, VDE 0660, UL, CSA |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
| Температура окружающей среды | Рабочий диапазон согласно IEC/EN 60947.PTB: -5 °C - +55 °C |
| Температура окружающей средыразомкнут | -25 - +50 °C |
| Температура окружающей средыв капсульном корпусе | - 25 - 40 °C |
| Температурная компенсация | постоянно |
| Вес | 0.073 кг |
| Удароустойчивость | 10ПолусинусДлительность ударного воздействия 10 мс g |
| Класс защиты | IP20 |
| Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук |
| Цепи главного тока | |
| Номинальная устойчивость к импульсу [Uimp] | 6000 В перем. тока |
| Категория перенапряжения / степень загрязнения | III/3 |
| Номинальные выдерживаемые напряжения изоляции [Ui] | 690 В |
| Номинальное напряжение [Ue] | 690 В перем. тока |
| Безопасное разъединение согласно EN 61140между вспомогательными контактами и цепями главного тока | 300 В перем. тока |
| Безопасное разъединение согласно EN 61140между цепями главного тока | 300 В перем. тока |
| Остаточная ошибка температурной компенсации > 40 ºC | ≦ 0.25 %/K |
| Электрические тепловые потери (3 контакта)нижнее значение диапазона настройки | 2.5 W |
| Электрические тепловые потери (3 контакта)верхнее значение диапазона регулировки | 4.8 W |
| Поперечные сечения соединенияодножильный | 1 x (0,75 - 2,5) мм2 |
| Поперечные сечения соединениятонкопроволочный с оконечной муфтой | 1 x (0,5 - 1,5) мм2 |
| Поперечные сечения соединенияОдно- или многожильный | 18 - 14 AWG |
| Соединительный винт | M3,5 |
| Начальный пусковой момент | 1,2 Нм |
| Длина зачистки | 8 мм |
| ИнструментыОтвертка с профилем Pozidriv | 2 Размер |
| ИнструментыСтандартная отвёртка | 0.8 x 5.5 мм |
| Цепи вспомогательного и управляющего тока | |
| Номинальная устойчивость к импульсу [Uimp] | 4000 В |
| Категория перенапряжения / степень загрязнения | III/3 |
| Поперечные сечения соединенияодножильный | 1 x (0,75 - 2,5)2 x (0,75 - 2,5) мм2 |
| Поперечные сечения соединениятонкопроволочный с оконечной муфтой | 1 x (0,5 - 1,5)2 x (0,5 - 1,5) мм2 |
| Поперечные сечения соединенияодно- или многожильные | 2 x (18 - 12) AWG |
| Соединительный винт | M3,5 |
| Начальный пусковой момент | 1,2 Нм |
| Длина зачистки | 8 мм |
| ИнструментыОтвертка с профилем Pozidriv | 2 Размер |
| ИнструментыСтандартная отвёртка | 0,8 x 5,5 мм |
| Номинальное выдерживаемое напряжение изоляции вспомогательного контура [Ui] | 500 В перем. тока |
| Номинальное напряжение [Ue] | 500 В перем. тока |
| Безопасное разъединение согласно EN 61140Между вспомогательными контактами | 250 В перем. тока |
| Обычный термический ток [Ith] | 6 A |
| Расчетный рабочий ток [Ie]AC-15Замыкающие контакты120 В [Ie] | 1.5 A |
| Расчетный рабочий ток [Ie]AC-15Замыкающие контакты220 В 230 В 240 В [Ie] | 1.5 A |
| Расчетный рабочий ток [Ie]AC-15Замыкающие контакты380 В 400 В 415 В [Ie] | 0.7 A |
| Расчетный рабочий ток [Ie]AC-15Замыкающие контакты500 В [Ie] | 0.5 A |
| Расчетный рабочий ток [Ie]AC-15Размыкающие контакты120 В [Ie] | 1.5 A |
| Расчетный рабочий ток [Ie]AC-15Размыкающие контакты220 В 230 В 240 В [Ie] | 1.5 A |
| Расчетный рабочий ток [Ie]AC-15Размыкающие контакты380 В 400 В 415 В [Ie] | 0.7 A |
| Расчетный рабочий ток [Ie]AC-15Размыкающие контакты500 В [Ie] | 0.5 A |
| Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мс | Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными |
| Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мс24 В [Ie] | 0.9 A |
| Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мс60 В [Ie] | 0.75 A |
| Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мс110 В [Ie] | 0.4 A |
| Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мс220 В [Ie] | 0.2 A |
| Стойкость к коротким замыканиям без свариваниямакс. предохранитель | 4 A gG/gL |
| указания | |
| Указания | Температура окружающей среды: рабочий диапазон согласно IEC/EN 60947, PTB: -5 °C до +50°CПоперечные сечения соединения линий главного тока, однопровл. и тонкопровл. с наконечником жилы: при использовании 2 проводов они должны иметь одинаковое сечение. |
| Опробованные рабочие характеристики | |
| Вспомогательный контактПилотный режимРабота от перем. тока | D300 |
| Вспомогательный контактПилотный режимУправляется постоянным током DC | R300 |
| Вспомогательный контактОбщее применениеПерем. ток (AC) | 240 V/1,5 A600 V/0,6 A В |
| Short Circuit Current RatingОсновная номинальная характеристикапримечание | CB для макс. 480 В |
| Short Circuit Current RatingОсновная номинальная характеристикаSCCR | 5 kA |
| Short Circuit Current RatingОсновная номинальная характеристикаМакс. предохранитель | 1 A |
| Short Circuit Current RatingОсновная номинальная характеристикамакс. CB | 15 A |
3. Проверка конструкции в соответствии с IEC / EN 61439
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 0.16 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 1.6 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 4.8 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 0 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +50 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
4. Технические характеристики согласно ETIM 7.0
| Низковольтные промышленные компоненты (EG000017) / Тепловое реле перегрузки (EC000106) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Overload protection device / Thermal overload relay (ecl@ss10.0.1-27-37-15-01 [AKF075014]) | |
| Регулируемый диапазон тока | 0.1 - 0.16 A |
| Максимум. номинальное рабочее напряжение Ue | 690 V |
| Способ крепления | Direct attachment |
| Тип электрического подключения главной цепи | Screw connection |
| Количество вспомогательных контактов как нормально замкнутый контакт | 1 |
| Количество вспомогательных контактов как нормально разомкнутый контакт | 1 |
| Количество вспомогательных контактов в качестве переключающего контакта | |
| Класс выпуска | CLASS 10 |
| Сброс функции ввода | Нет |
| Функция сброса автоматическая | Да |
| Кнопка сброса функции | Да |
5. Апробации
| Стандарты на продукцию | UL 508; CSA-C22.2 No. 14; IEC/EN 60947-4-1; IEC/EN 60947-5-1; CE marking |
| UL File No. | E29184 |
| UL Категория Контроль № | NKCR |
| CSA File No. | 12528 |
| CSA Class No. | 3211-03 |
| Сертификация Северной Америки | UL listed, CSA certified |
| Специально разработан для Северной Америки | Нет |
| Подходит для | Branch circuits |
| Максимум. Уровень напряжения | 600 V AC |
| Степень защиты | IEC: IP20, UL/CSA Type: - |
