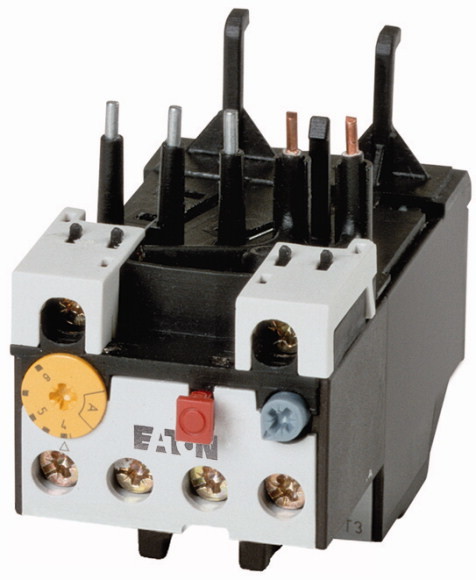

Eaton Реле перегрузки, доп. контакты 1НЗPlus1НО, уставка расцепителя 2,4...4 А, для контакторов DILM7…15, SDAINLM12…22, DIULM7…12 ZB12-4
Eaton Реле перегрузки, доп. контакты 1НЗPlus1НО, уставка расцепителя 2,4...4 А, для контакторов DILM7…15, SDAINLM12…22, DIULM7…12 ZB12-4
Реле перегрузки, доп. контакты 1НЗPlus1НО, уставка расцепителя 2,4...4 А, для контакторов DILM7…15, SDAINLM12…22, DIULM7…12
Купить по низким ценам Eaton Реле перегрузки, доп. контакты 1НЗPlus1НО, уставка расцепителя 2,4...4 А, для контакторов DILM7…15, SDAINLM12…22, DIULM7…12 ZB12-4
Описание Eaton Реле перегрузки, доп. контакты 1НЗPlus1НО, уставка расцепителя 2,4...4 А, для контакторов DILM7…15, SDAINLM12…22, DIULM7…12 ZB12-4
| Ассортимент | Дополнительное оснащение |
| Принадлежности | реле защиты электродвигателей |
| Типоразмер | ZB12 |
| Чувствительность к выпадению фаз | IEC/EN 60947, VDE 0660 часть 102 |
| Описание | Кнопка тестирования/выключенияКнопка сброса ручной/автоматикаНеаварийное расцепление |
| Вид монтажа | Прямой монтаж |
| [Ir] | |
| Графические условные обозначения | |
| Вспомогательный контакт | |
| Замык. = замыкающий контакт | 1 замыкающий контакт |
| Разм. = размыкающий контакт | 1 размыкающий контакт |
| Применяемое для | DILM7, DILM9, DILM12, DILM15,DIULM7, DIULM9, DIULM12,SDAINLM12,SDAINLM16,SDAINLM22DS7-34…SX004… |
| защита от короткого замыкания | |
| Тип координации 1 [gG/gL] | 25 A |
| Тип координации 2 [gG/gL] | 16 A |
| Указания | Расцепитель перегрузки: класс расцепления 10 АЗащита от короткого замыкания: При прямом монтаже учесть максимально допустимый предохранитель силового контактора.Пригоден для защиты моторов во взрывозащищенном исполнении. II(2)G [Ex d] [Ex e] [Ex px], II(2)D [Ex p] [Ex t]PTB 10 ATEX 3010учитывайте руководство MN03407005Z-DE/EN |
| Указания | прикреплен непосредственно к силовому контактору 1 Силовые контакторы |
2. Технические характеристики
| Общая информация | |
| Стандарты и предписания | IEC/EN 60947, VDE 0660, UL, CSA |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
| Температура окружающей среды | Рабочий диапазон согласно IEC/EN 60947.PTB: -5 °C - +55 °C |
| Температура окружающей средыразомкнут | -25 - +55 °C |
| Температура окружающей средыв капсульном корпусе | - 25 - 40 °C |
| Температурная компенсация | постоянно |
| Вес | 0.142 кг |
| Удароустойчивость | 10ПолусинусДлительность ударного воздействия 10 мс g |
| Класс защиты | IP20 |
| Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук |
| Цепи главного тока | |
| Номинальная устойчивость к импульсу [Uimp] | 6000 В перем. тока |
| Категория перенапряжения / степень загрязнения | III/3 |
| Номинальные выдерживаемые напряжения изоляции [Ui] | 690 В |
| Номинальное напряжение [Ue] | 690 В перем. тока |
| Безопасное разъединение согласно EN 61140между вспомогательными контактами и цепями главного тока | 440 В перем. тока |
| Безопасное разъединение согласно EN 61140между цепями главного тока | 440 В перем. тока |
| Остаточная ошибка температурной компенсации > 40 ºC | ≦ 0.25 %/K |
| Электрические тепловые потери (3 контакта)нижнее значение диапазона настройки | 2.2 W |
| Электрические тепловые потери (3 контакта)верхнее значение диапазона регулировки | 6 W |
| Поперечные сечения соединенияодножильный | 1 x (1 - 6)2 x (1 - 6) мм2 |
| Поперечные сечения соединениятонкопроволочный с оконечной муфтой | 1 x (1 - 4)2 x (1 - 4) мм2 |
| Поперечные сечения соединенияОдно- или многожильный | 18 - 8 AWG |
| Соединительный винт | M4 |
| Начальный пусковой момент | 1,8 Нм |
| Длина зачистки | 10 мм |
| ИнструментыОтвертка с профилем Pozidriv | 2 Размер |
| ИнструментыСтандартная отвёртка | 1 x 6 мм |
| Цепи вспомогательного и управляющего тока | |
| Номинальная устойчивость к импульсу [Uimp] | 4000 В |
| Категория перенапряжения / степень загрязнения | III/3 |
| Поперечные сечения соединенияодножильный | 1 x (0,75 - 4)2 x (0,75 - 4) мм2 |
| Поперечные сечения соединениятонкопроволочный с оконечной муфтой | 1 x (0,75 - 2,5)2 x (0,75 - 2,5) мм2 |
| Поперечные сечения соединенияодно- или многожильные | 2 x (18 - 14) AWG |
| Соединительный винт | M3,5 |
| Начальный пусковой момент | 1,2 Нм |
| Длина зачистки | 8 мм |
| ИнструментыОтвертка с профилем Pozidriv | 2 Размер |
| ИнструментыСтандартная отвёртка | 1 x 6 мм |
| Номинальное выдерживаемое напряжение изоляции вспомогательного контура [Ui] | 500 В перем. тока |
| Номинальное напряжение [Ue] | 500 В перем. тока |
| Безопасное разъединение согласно EN 61140Между вспомогательными контактами | 240 В перем. тока |
| Обычный термический ток [Ith] | 6 A |
| Расчетный рабочий ток [Ie]AC-15Замыкающие контакты120 В [Ie] | 1.5 A |
| Расчетный рабочий ток [Ie]AC-15Замыкающие контакты220 В 230 В 240 В [Ie] | 1.5 A |
| Расчетный рабочий ток [Ie]AC-15Замыкающие контакты380 В 400 В 415 В [Ie] | 0.5 A |
| Расчетный рабочий ток [Ie]AC-15Замыкающие контакты500 В [Ie] | 0.5 A |
| Расчетный рабочий ток [Ie]AC-15Размыкающие контакты120 В [Ie] | 1.5 A |
| Расчетный рабочий ток [Ie]AC-15Размыкающие контакты220 В 230 В 240 В [Ie] | 1.5 A |
| Расчетный рабочий ток [Ie]AC-15Размыкающие контакты380 В 400 В 415 В [Ie] | 0.9 A |
| Расчетный рабочий ток [Ie]AC-15Размыкающие контакты500 В [Ie] | 0.8 A |
| Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мс | Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными |
| Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мс24 В [Ie] | 0.9 A |
| Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мс60 В [Ie] | 0.75 A |
| Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мс110 В [Ie] | 0.4 A |
| Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мс220 В [Ie] | 0.2 A |
| Стойкость к коротким замыканиям без свариваниямакс. предохранитель | 6 A gG/gL |
| указания | |
| Указания | Температура окружающей среды: рабочий диапазон согласно IEC/EN 60947, PTB: -5 °C до +55°CПоперечные сечения соединения линий главного тока, однопровл. и тонкопровл. с наконечником жилы: при использовании 2 проводов они должны иметь одинаковое сечение. |
| Опробованные рабочие характеристики | |
| Вспомогательный контактПилотный режимРабота от перем. тока | B300 при неодинаковой полярности (Opposite polarity)B600 при одинаковой полярности (Same polarity) |
| Вспомогательный контактПилотный режимУправляется постоянным током DC | R300 |
| Short Circuit Current Rating600 В кор. замык.SCCR (предохранитель) | 100 kA |
| Short Circuit Current Rating600 В кор. замык.Макс. предохранитель | 6 Class J/CC A |
3. Проверка конструкции в соответствии с IEC / EN 61439
| Caractéristiques techniques pour la vérification de la conception | |
| Courant assigné d'emploi pour indication de la puissance dissipée [In] | 4 A |
| Puissance dissipée par pôle, en fonction du courant [Pvid] | 2 W |
| Puissance dissipée du matériel, fonction du courant [Pvid] | 6 W |
| Puissance dissipée statique, dépendante du courant [Pvs] | 0 W |
| Pouvoir d'émission de puissance dissipée [Pve] | 0 W |
| Température d’emploi min. | -25 °C |
| Température d’emploi max. | +55 °C |
| Certificat d'homologation IEC/EN 61439 | |
| 10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion | Les exigences de la norme produit sont respectées. |
| 10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe | Les exigences de la norme produit sont respectées. |
| 10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale | Les exigences de la norme produit sont respectées. |
| 10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle | Les exigences de la norme produit sont respectées. |
| 10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV | Les exigences de la norme produit sont respectées. |
| 10.2 Résistance des matériaux et des pièces10.2.5 Elevation | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. |
| 10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. |
| 10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions | Les exigences de la norme produit sont respectées. |
| 10.3 Degré de protection des enveloppes | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. |
| 10.4 Distances d'isolement et lignes de fuite | Les exigences de la norme produit sont respectées. |
| 10.5 Protection contre les chocs électriques | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. |
| 10.6 Montage de matériel | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. |
| 10.7 Circuits électriques et raccordements internes | Sous la responsabilité du tableautier. |
| 10.8 Raccordements pour conducteurs passés de l'extérieur | Sous la responsabilité du tableautier. |
| 10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle | Sous la responsabilité du tableautier. |
| 10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs | Sous la responsabilité du tableautier. |
| 10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante | Sous la responsabilité du tableautier. |
| 10.10 Echauffement | Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils. |
| 10.11 Tenue aux courts-circuits | Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées. |
| 10.12 Compatibilité électromagnétique | Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées. |
| 10.13 Fonctionnement mécanique | Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte. |
4. Технические характеристики согласно ETIM 7.0
| Commutateurs basse tension (EG000017) / Relais thermique de protection contre les surcharges (EC000106) | |
| Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Appareil de protection contre les surcharges / Relais de surcharge thermique (ecl@ss10.0.1-27-37-15-01 [AKF075014]) | |
| Plage de courant ajustable | 2.4 - 4 A |
| Tension de fonctionnement nominale max. Ue | 690 V |
| Mode de pose | montage direct |
| Type de raccordement du circuit principal | borne à vis |
| Nombre de contacts auxiliaires à ouverture | 1 |
| Nombre de contacts auxiliaires à fermeture | 1 |
| Nombre de contacts auxiliaires à deux directions | |
| Classe de déclenchement | CLASS 10 |
| Entrée pour fonction de remise à zéro | non |
| Fonction reset automatique | oui |
| Bouton-poussoir de remise à zéro | oui |
5. Апробации
| Стандарты на продукцию | IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking |
| UL File No. | E29184 |
| UL Категория Контроль № | NKCR |
| CSA File No. | 12528 |
| CSA Class No. | 3211-03 |
| Сертификация Северной Америки | UL listed, CSA certified |
| Специально разработан для Северной Америки | Нет |
| Подходит для | Branch circuits |
| Максимум. Уровень напряжения | 600 V AC |
| Степень защиты | IEC: IP20, UL/CSA Type: - |
