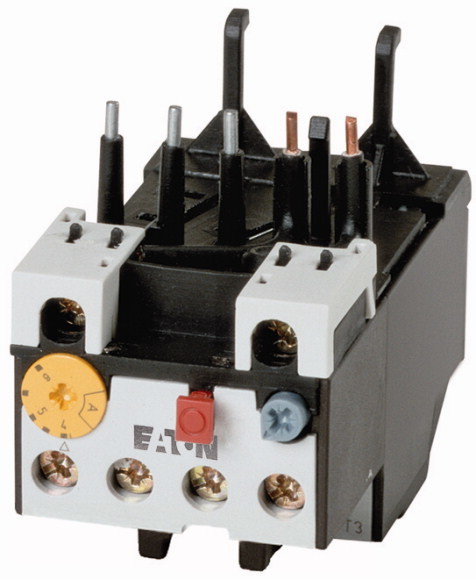

Eaton Реле перегрузки, доп. контакты 1НЗPlus1НО, уставка расцепителя 0,1...0,16 А, для контакторов DILM7…15, SDAINLM12…22, DIULM7…12 ZB12-0,16
Eaton Реле перегрузки, доп. контакты 1НЗPlus1НО, уставка расцепителя 0,1...0,16 А, для контакторов DILM7…15, SDAINLM12…22, DIULM7…12 ZB12-0,16
Реле перегрузки, доп. контакты 1НЗPlus1НО, уставка расцепителя 0,1...0,16 А, для контакторов DILM7…15, SDAINLM12…22, DIULM7…12
Купить по низким ценам Eaton Реле перегрузки, доп. контакты 1НЗPlus1НО, уставка расцепителя 0,1...0,16 А, для контакторов DILM7…15, SDAINLM12…22, DIULM7…12 ZB12-0,16
Описание Eaton Реле перегрузки, доп. контакты 1НЗPlus1НО, уставка расцепителя 0,1...0,16 А, для контакторов DILM7…15, SDAINLM12…22, DIULM7…12 ZB12-0,16
| Ассортимент | Дополнительное оснащение |
| Принадлежности | реле защиты электродвигателей |
| Типоразмер | ZB12 |
| Чувствительность к выпадению фаз | IEC/EN 60947, VDE 0660 часть 102 |
| Описание | Кнопка тестирования/выключенияКнопка сброса ручной/автоматикаНеаварийное расцепление |
| Вид монтажа | Прямой монтаж |
| [Ir] | |
| Графические условные обозначения | |
| Вспомогательный контакт | |
| Замык. = замыкающий контакт | 1 замыкающий контакт |
| Разм. = размыкающий контакт | 1 размыкающий контакт |
| Применяемое для | DILM7, DILM9, DILM12, DILM15,DIULM7, DIULM9, DIULM12,SDAINLM12,SDAINLM16,SDAINLM22 |
| защита от короткого замыкания | |
| Тип координации 1 [gG/gL] | 25 A |
| Тип координации 2 [gG/gL] | 0.5 A |
| Указания | Расцепитель перегрузки: класс расцепления 10 АЗащита от короткого замыкания: При прямом монтаже учесть максимально допустимый предохранитель силового контактора.Пригоден для защиты моторов во взрывозащищенном исполнении. II(2)G [Ex d] [Ex e] [Ex px], II(2)D [Ex p] [Ex t]PTB 10 ATEX 3010учитывайте руководство MN03407005Z-DE/EN |
| Указания | прикреплен непосредственно к силовому контактору 1 Силовые контакторы |
2. Технические характеристики
| Общая информация | |
| Стандарты и предписания | IEC/EN 60947, VDE 0660, UL, CSA |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
| Температура окружающей среды | Рабочий диапазон согласно IEC/EN 60947.PTB: -5 °C - +55 °C |
| Температура окружающей средыразомкнут | -25 - +55 °C |
| Температура окружающей средыв капсульном корпусе | - 25 - 40 °C |
| Температурная компенсация | постоянно |
| Вес | 0.141 кг |
| Удароустойчивость | 10ПолусинусДлительность ударного воздействия 10 мс g |
| Класс защиты | IP20 |
| Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук |
| Цепи главного тока | |
| Номинальная устойчивость к импульсу [Uimp] | 6000 В перем. тока |
| Категория перенапряжения / степень загрязнения | III/3 |
| Номинальные выдерживаемые напряжения изоляции [Ui] | 690 В |
| Номинальное напряжение [Ue] | 690 В перем. тока |
| Безопасное разъединение согласно EN 61140между вспомогательными контактами и цепями главного тока | 440 В перем. тока |
| Безопасное разъединение согласно EN 61140между цепями главного тока | 440 В перем. тока |
| Остаточная ошибка температурной компенсации > 40 ºC | ≦ 0.25 %/K |
| Электрические тепловые потери (3 контакта)нижнее значение диапазона настройки | 2.1 W |
| Электрические тепловые потери (3 контакта)верхнее значение диапазона регулировки | 5.4 W |
| Поперечные сечения соединенияодножильный | 1 x (1 - 6)2 x (1 - 6) мм2 |
| Поперечные сечения соединениятонкопроволочный с оконечной муфтой | 1 x (1 - 4)2 x (1 - 4) мм2 |
| Поперечные сечения соединенияОдно- или многожильный | 18 - 8 AWG |
| Соединительный винт | M4 |
| Начальный пусковой момент | 1,8 Нм |
| Длина зачистки | 10 мм |
| ИнструментыОтвертка с профилем Pozidriv | 2 Размер |
| ИнструментыСтандартная отвёртка | 1 x 6 мм |
| Цепи вспомогательного и управляющего тока | |
| Номинальная устойчивость к импульсу [Uimp] | 4000 В |
| Категория перенапряжения / степень загрязнения | III/3 |
| Поперечные сечения соединенияодножильный | 1 x (0,75 - 4)2 x (0,75 - 4) мм2 |
| Поперечные сечения соединениятонкопроволочный с оконечной муфтой | 1 x (0,75 - 2,5)2 x (0,75 - 2,5) мм2 |
| Поперечные сечения соединенияодно- или многожильные | 2 x (18 - 14) AWG |
| Соединительный винт | M3,5 |
| Начальный пусковой момент | 1,2 Нм |
| Длина зачистки | 8 мм |
| ИнструментыОтвертка с профилем Pozidriv | 2 Размер |
| ИнструментыСтандартная отвёртка | 1 x 6 мм |
| Номинальное выдерживаемое напряжение изоляции вспомогательного контура [Ui] | 500 В перем. тока |
| Номинальное напряжение [Ue] | 500 В перем. тока |
| Безопасное разъединение согласно EN 61140Между вспомогательными контактами | 240 В перем. тока |
| Обычный термический ток [Ith] | 6 A |
| Расчетный рабочий ток [Ie]AC-15Замыкающие контакты120 В [Ie] | 1.5 A |
| Расчетный рабочий ток [Ie]AC-15Замыкающие контакты220 В 230 В 240 В [Ie] | 1.5 A |
| Расчетный рабочий ток [Ie]AC-15Замыкающие контакты380 В 400 В 415 В [Ie] | 0.5 A |
| Расчетный рабочий ток [Ie]AC-15Замыкающие контакты500 В [Ie] | 0.5 A |
| Расчетный рабочий ток [Ie]AC-15Размыкающие контакты120 В [Ie] | 1.5 A |
| Расчетный рабочий ток [Ie]AC-15Размыкающие контакты220 В 230 В 240 В [Ie] | 1.5 A |
| Расчетный рабочий ток [Ie]AC-15Размыкающие контакты380 В 400 В 415 В [Ie] | 0.9 A |
| Расчетный рабочий ток [Ie]AC-15Размыкающие контакты500 В [Ie] | 0.8 A |
| Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мс | Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными |
| Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мс24 В [Ie] | 0.9 A |
| Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мс60 В [Ie] | 0.75 A |
| Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мс110 В [Ie] | 0.4 A |
| Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мс220 В [Ie] | 0.2 A |
| Стойкость к коротким замыканиям без свариваниямакс. предохранитель | 6 A gG/gL |
| указания | |
| Указания | Температура окружающей среды: рабочий диапазон согласно IEC/EN 60947, PTB: -5 °C до +55°CПоперечные сечения соединения линий главного тока, однопровл. и тонкопровл. с наконечником жилы: при использовании 2 проводов они должны иметь одинаковое сечение. |
| Опробованные рабочие характеристики | |
| Вспомогательный контактПилотный режимРабота от перем. тока | B300 при неодинаковой полярности (Opposite polarity)B600 при одинаковой полярности (Same polarity) |
| Вспомогательный контактПилотный режимУправляется постоянным током DC | R300 |
| Short Circuit Current Rating600 В кор. замык.SCCR (предохранитель) | 100 kA |
| Short Circuit Current Rating600 В кор. замык.Макс. предохранитель | 1 Class J/CC A |
3. Проверка конструкции в соответствии с IEC / EN 61439
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 0.16 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 1.8 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 5.4 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 0 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +55 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
4. Технические характеристики согласно ETIM 7.0
| Низковольтные промышленные компоненты (EG000017) / Тепловое реле перегрузки (EC000106) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Overload protection device / Thermal overload relay (ecl@ss10.0.1-27-37-15-01 [AKF075014]) | |
| Регулируемый диапазон тока | 0.1 - 0.16 A |
| Максимум. номинальное рабочее напряжение Ue | 690 V |
| Способ крепления | Direct attachment |
| Тип электрического подключения главной цепи | Screw connection |
| Количество вспомогательных контактов как нормально замкнутый контакт | 1 |
| Количество вспомогательных контактов как нормально разомкнутый контакт | 1 |
| Количество вспомогательных контактов в качестве переключающего контакта | |
| Класс выпуска | CLASS 10 |
| Сброс функции ввода | Нет |
| Функция сброса автоматическая | Да |
| Кнопка сброса функции | Да |
5. Апробации
| Стандарты на продукцию | IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking |
| UL File No. | E29184 |
| UL Категория Контроль № | NKCR |
| CSA File No. | 12528 |
| CSA Class No. | 3211-03 |
| Сертификация Северной Америки | UL listed, CSA certified |
| Специально разработан для Северной Америки | Нет |
| Подходит для | Branch circuits |
| Максимум. Уровень напряжения | 600 V AC |
| Степень защиты | IEC: IP20, UL/CSA Type: - |
Технические характеристики Eaton Реле перегрузки, доп. контакты 1НЗPlus1НО, уставка расцепителя 0,1...0,16 А, для контакторов DILM7…15, SDAINLM12…22, DIULM7…12 ZB12-0,16
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Кратность поставки 1
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Кратность поставки 1
