Eaton Корпус шкафа , ДхШхВ = 2000x400x500mm , IP55 XVTL-MP/BF/IC-4/5/20
Eaton Корпус шкафа , ДхШхВ = 2000x400x500mm , IP55 XVTL-MP/BF/IC-4/5/20

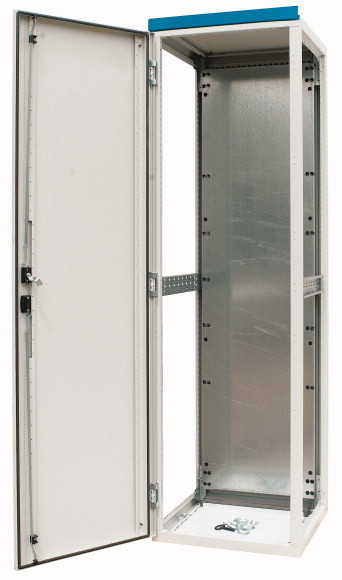

Корпус шкафа , ДхШхВ = 2000x400x500mm , IP55
Купить по низким ценам Eaton Корпус шкафа , ДхШхВ = 2000x400x500mm , IP55 XVTL-MP/BF/IC-4/5/20
Описание Eaton Корпус шкафа , ДхШхВ = 2000x400x500mm , IP55 XVTL-MP/BF/IC-4/5/20
| Ассортимент | Распределитель системы управления XVTL |
| Основная функция | Платы расширения |
| Отдельное устройство/законченное устройство | Комплектный корпус |
| Класс защиты | IP55 (с дверью и фланцем) |
| Описание | Фрагмент базового оснащенияоткрытые вводы проводки сверху, подготовка для фланцев F3A |
| Материал | Листовая сталь 2 мм |
| Качество поверхности | Полиэфирное порошковое покрытиефосфатированиеRAL 7035, светло-серый |
| Цвет | светло-серый (RAL 7035) |
| Информация о комплекте поставки | включая раму, двери из листовой стали, заднюю стенку, цоколь и крышу, монтажную панель, крановые проушины, замок с профильным цилиндром и дизайнерскую панельвключая несущий каркас для установки модулей IVSвключая рамку и установленные изолирующие держателибез боковых стенок |
| Ширина | 425 мм |
| Высота | 2000 мм |
| Глубина | 500 мм |
2. Технические характеристики
| Общая информация | |
| Стандарты и предписания | IEC/EN 60439-1IEC/EN 60439-3IEC/EN 62208 |
| Класс защиты | 1 |
| 40 °C (неустойчивое максимальное значение)35 °C (максимальное значение, среднее значение за 24 часа)−5 °C (минимальное значение) | |
| Условия установки | Установка в закрытом помещении |
| Класс защиты | IP55 (с дверью и фланцем) |
| Относительная влажность | 50 % (при 40°C) |
| Отводимая мощность потерьМакс. допустимая потеря мощности, температура окружающей среды +35 °C | 372 Вт |
| Вес | 82 кг |
| материал | |
| Материал | Листовая сталь 2 мм |
| Обработка поверхности | Лакировка, фосфатирование и покрытие слоем полиэстерного порошка |
| Качество поверхности | Полиэфирное порошковое покрытиефосфатированиеRAL 7035, светло-серый |
| Цвет | светло-серый (RAL 7035) |
| МатериалИсполнение двери | прилегает снаружи со скрытыми шарнирамиможно отцепить начиная с 90° |
| Материалугол открытия двери | 120° (одиночный монтаж)120° (комбинированный монтаж) |
| МатериалБлокировка двери | Откидной поручень со шпингалетным замкомвозможно оснащение профильным цилиндром3-точечная блокировка |
| Свойства материалов | |
| МеханическийКабельный ввод | Различные крышки позволяют ввод проводки сверху и (или) снизу |
| ЭлектрическийНоминальные выдерживаемые напряжения изоляции [Ui] | 690 В |
| ЭлектрическийНоминальное напряжение [Ue] | 415 В |
| ЭлектрическийНоминальная частота [f] | 50 (перем. тока) Гц |
| ЭлектрическийНоминальная устойчивость к импульсу [Uimp] | 6 кВ |
| ЭлектрическийРасчетный рабочий ток [Ie] | 2500 A |
| ЭлектрическийКатегория перенапряжения / степень загрязнения | IV/3 |
| ЭлектрическийНоминальная устойчивость к токовым нагрузкам при коротком замыкании (t=1s) [Icw] | 65 кА |
| ЭлектрическийНоминальная устойчивость к импульсному току [Ipk] | 143 кА |
| ЭлектрическийМакс. допустимая потеря мощности, температура окружающей среды +35 °C | 372 Вт |
| ЭлектрическийЗаземления | Винт M10: 50 x 106 A2s (опорная пластина, основное заземление)Саморез M6: 3,9 × 106 A2s (боковая панель корпуса, задняя панель)Сварочная шпилька M6: 50 × 106 A2s (дверь) |
3. Проверка конструкции в соответствии с IEC / EN 61439
| Технические характеристики для подтверждения типа конструкции | |
| Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 20 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Отдельный, свободно стоящий корпус [PV] | 178 W |
| Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 20 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Начальный корпус стоит свободно [PV] | 160 W |
| Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 20 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Свободно стоящий центральный корпус [PV] | 134 W |
| Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 20 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Отдельный корпус для пристраивания к стене [PV] | 167 W |
| Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 20 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Начальный корпус для настенного монтажа [PV] | 141 W |
| Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 20 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Центральный корпус для пристраивания к стенке [PV] | 122 W |
| Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 35 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Отдельный, свободно стоящий корпус [PV] | 357 W |
| Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 35 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Начальный корпус стоит свободно [PV] | 320 W |
| Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 35 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Свободно стоящий центральный корпус [PV] | 269 W |
| Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 35 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Отдельный корпус для пристраивания к стене [PV] | 335 W |
| Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 35 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Начальный корпус для настенного монтажа [PV] | 282 W |
| Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 35 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Центральный корпус для пристраивания к стенке [PV] | 245 W |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Неприемлемо. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Неприемлемо. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Не имеет значения для установки в закрытом помещении. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Выполнено, надстроено и зафиксировано согласно актуальной действительной инструкции по монтажу. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | IK10 |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | IP55 |
| 10.4 Воздушные промежутки и пути утечки тока | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.5 Защита от удара электрическим током | < 0,1 Ом, Требования производственного стандарта выполнены. |
| 10.6 Монтаж оборудования | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Ui = 690 В перем. тока |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | 6 кВ |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Не имеет значения, если корпус из металла. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.13 Механическая функция | Требования производственного стандарта выполнены. |
4. Технические характеристики согласно ETIM 7.0
| Корпус шкафа (EG000011) / Шкаф / Шкаф распределительного устройства (пустой) (EC000261) | |
| Электротехника, электроника, системы автоматизации / Шкафы, стойки, корпуса, пульты для электротехнического оборудования / Распределительные шкафы (пустые) / Распределительные шкафы, корпуса (пустые) (ecl@ss10.0.1-27-18-01-01 [AGZ056016]) | |
| Ширина | 425 mm |
| Высота | 2000 mm |
| Глубина | 500 mm |
| Материал | Steel |
| Качество материала | Other |
| Отделка поверхности | Powder coating |
| Цвет | Grey |
| RAL-номер | 7035 |
| С монтажной панелью | Да |
| Монтажная плата с регулируемой глубиной | Нет |
| Количество замков | 1 |
| Возможна установка пола | Да |
| Возможно крепление к стене | Да |
| Стена встроена | Нет |
| Крепление полюса | Нет |
| Tackable | Да |
| Количество дверей | 1 |
| Подходит для метрического монтажа | Да |
| Подходит для наружной установки | Нет |
| Скатная крыша | Нет |
| EMC-версия | Да |
| С застекленной дверью | Нет |
| С вентиляционной дверью | Нет |
| С задней дверью | Нет |
| Сила удара | IK10 |
| Степень защиты (IP) | IP55 |
Технические характеристики Eaton Корпус шкафа , ДхШхВ = 2000x400x500mm , IP55 XVTL-MP/BF/IC-4/5/20
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Кратность поставки 1
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Кратность поставки 1
