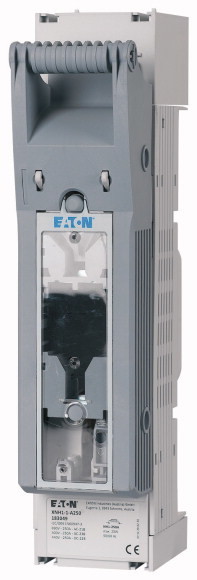

Eaton Держатель-разъединитель для плавких вставок NH, до 250А, переменное напряжение до 690В XNH1-1-A250
Eaton Держатель-разъединитель для плавких вставок NH, до 250А, переменное напряжение до 690В XNH1-1-A250
Держатель-разъединитель для плавких вставок NH, до 250А, переменное напряжение до 690В
Купить по низким ценам Eaton Держатель-разъединитель для плавких вставок NH, до 250А, переменное напряжение до 690В XNH1-1-A250
Описание Eaton Держатель-разъединитель для плавких вставок NH, до 250А, переменное напряжение до 690В XNH1-1-A250
| Основная функция | Базовое устройство |
| Полюсы | 1-полюсный |
| Тип монтажа | DIN-рейкиМонтажная плита |
| Размер | 1 |
| Тип подключения | Плоское соединение |
| Расчетный рабочий ток [Ie] | 250 A |
| Защита со стороны передней панели (с установленными предохранителями XNH) | IP20 (во время работы)IP2XC (контактная защита)IP10 (при открытой крышке рукоятки) |
| Номинальное напряжение [Ue] | 690 В перем. тока |
| Номинальное напряжение [Ue] | 440 В пост. тока |
| Номинальный условный ток короткого замыкания | 120 (500 V)100 (690 V) кА |
| Пожарные свойства | Сопротивление горению согласно UL 94 |
| Описание | Токовые цепи из электролитической посеребренной меди |
2. Технические характеристики
| Электрический | |
| Стандарты и предписания | МЭК/EN 60947-3 |
| Номинальное напряжение [Ue] | 690 В перем. тока |
| Номинальное напряжение [Ue] | 440 В пост. тока |
| Расчетный рабочий ток [Ie] | 250 A |
| Номинальная частота [f] | 40 - 60 Гц |
| Номинальные выдерживаемые напряжения изоляции [Ui] | 800 В перем. тока |
| Общее количество рассеиваемого тепла при Ith (без предохранителей) [Pv] | 22 Вт |
| Количество рассеиваемого тепла при нагрузке 80 % (без предохранителей) [Pv] | 14.1 Вт |
| Номинальная устойчивость к импульсу [Uimp] | 8 кВ |
| Категория применения AC-23BНоминальное напряжение AC [Ue] | 400 В перем. тока |
| Категория применения AC-23BРасчетный рабочий ток [Ie] | 250 A |
| Категория применения AC-22BНоминальное напряжение AC [Ue] | 500 В перем. тока |
| Категория применения AC-22BРасчетный рабочий ток [Ie] | 250 A |
| Категория применения AC-21BНоминальное напряжение AC [Ue] | 690 В перем. тока |
| Категория применения AC-21BРасчетный рабочий ток [Ie] | 250 A |
| Категория применения DC-22BНоминальное напряжение [Ue] | Значения пост. тока по запросу В пост. тока |
| Категория применения DC-22BНоминальный рабочий ток [Ie] | Значения пост. тока по запросу A |
| Категория применения DC-21BНоминальное напряжение [Ue] | Значения пост. тока по запросу В пост. тока |
| Категория применения DC-21BНоминальный рабочий ток [Ie] | Значения пост. тока по запросу A |
| Номинальный условный ток короткого замыкания | 120 (500 V)100 (690 V) кА |
| Номинальный кратковременный выдерживаемый ток [Icw] | 10 кА |
| Предохранитель макс.Размеры согласно DIN VDE 0636-2 | 1 |
| Предохранитель макс.Максимальная потеря мощности на предохранителе [Pv] | 23 Вт |
| Электрический срок службы [Переключения] | 200 |
| Механический | |
| Защита со стороны передней панели (с установленными предохранителями XNH) | IP20 (во время работы)IP2XC (контактная защита)IP10 (при открытой крышке рукоятки) |
| Температура окружающей среды | -25 - +55 °C |
| Номинальный режим работы | Непрерывное действие |
| Активация | Ручная активация с помощью зависимого привода |
| Установочное положение | вертикально, горизонтально |
| Высота установки | макс. 2000 M |
| Категория перенапряжения / степень загрязнения | III/3 |
| RoHS (в соответствии с директивой ЕС 2002/95/EG Европейского Парламента и Совета) | Да |
| Направление подвода питания | любая |
| Запираемый | Да, дополнительная комплектация |
| Уплотнение | Да, стандартная комплектация |
| МатериалМатериал | Полиамид |
| МатериалЦвет | Серый |
| Пожарные свойства | Сопротивление горению согласно UL 94 |
| Не содержит галогены | Да |
| Испытание высоким напряжением | Да, с использованием раздвижных смотровых окон |
| Механический срок службы [Переключения] | 1400 |
| Стойкость к токам утечки | CTI 600 |
| Температуроустойчивость | 125 °C |
| Поперечные сечения соединения | |
| Плоское подключениеДиаметр болта | M10 |
| Плоское подключениеМаксимальная ширина кабельного наконечника | 37 мм |
| Плоское подключениеПлоская шина | 30 x 10 мм |
| Столбчатый зажиммногожильный | 35-150 (медь/алюминий) мм2 |
| Столбчатый зажимМедная полоса [Количество сегментов x ширина x толщина] | 10 x 16 x 0,8 мм |
| Столбчатый зажиммногожильный | 25 - 150 Cu мм2 |
| Столбчатый зажимМедная полоса [Количество сегментов x ширина x толщина ] | 6 x 16 x 0,8 мм |
| Призматический зажиммногожильный | 10-150 (медь/алюминий) мм2 |
| Двойной призматический зажиммногожильный | 2x (70-95) (медь/алюминий) мм2 |
3. Проверка конструкции в соответствии с IEC / EN 61439
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 250 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 5.3 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 16 W |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Ui = 800 В перем. тока |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
4. Технические характеристики согласно ETIM 7.0
| Низковольтные промышленные компоненты (EG000017) / Разъединитель с предохранителем (EC001040) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Off-load switch, circuit breaker, control switch / Fuse switch disconnector (ecl@ss10.0.1-27-37-14-01 [AKF058013]) | |
| Версия как главный выключатель | Нет |
| Версия как выключатель безопасности | Нет |
| Максимум. номинальное рабочее напряжение Ue AC | 690 V |
| Номинальный постоянный ток Iu | 250 A |
| Номинальная рабочая мощность при AC-23, 400 В | 0 kW |
| Условный номинальный ток короткого замыкания Iq | 120 kA |
| Номинальный кратковременный выдерживаемый ток lcw | 6 kA |
| Подходит для предохранителей | NH1 |
| Количество полюсов | 1 |
| С защитой от ошибок | Нет |
| Тип электрического подключения главной цепи | Screw connection |
| Кабельный ввод | Other |
| Оборудован разъемами | Нет |
| Подходит для наземного монтажа | Да |
| Подходит для фронтального монтажа 4 отверстия | Нет |
| Подходит для монтажа на шине | Нет |
| Тип элемента управления | Cover grip |
| Элемент управления положением | Front side |
| Моторный привод необязательно | Нет |
| Моторный привод интегрирован | Нет |
| Версия как установка аварийного останова | Нет |
| Степень защиты (IP), передняя сторона | Other |
Технические характеристики Eaton Держатель-разъединитель для плавких вставок NH, до 250А, переменное напряжение до 690В XNH1-1-A250
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Кратность поставки 1
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Кратность поставки 1
