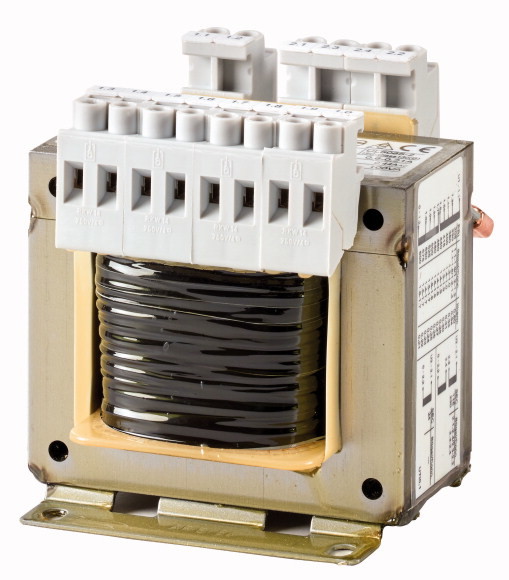

Eaton Однофазный многообмоточный трансформатор , 100 ВА , 208- 600 В / 2x115 В UTI0,1-115

Однофазный многообмоточный трансформатор , 100 ВА , 208- 600 В / 2x115 В

Купить по низким ценам Eaton Однофазный многообмоточный трансформатор , 100 ВА , 208- 600 В / 2x115 В UTI0,1-115

Описание Eaton Однофазный многообмоточный трансформатор , 100 ВА , 208- 600 В / 2x115 В UTI0,1-115

Номинальное входное напряжение	115 В
Номинальное напряжение на выходе	2 x 115 В
Номинальная мощность	0.1 кВА
Cu фактор	0,30 kg
Указания	Трансформаторы UTI пригодны для использования в цепях управляющего тока в соответствии с IEC/EN 60204 или VDE 0113.Автомат защиты трансформаторов ￫#088907

2. Технические характеристики

Общая информация
Стандарты и положенияизготовлены и испытаны в соответствии с требованиями	(универсальные) регулировочные, разделительные и защитные трансформаторы согласноVDE 0550IEC/EN 61558-2-2/2-4/2-6VDE 0570, часть 2-2/2-6 (защитные трансформаторы)VDE 0570 Teil 2-4 (разделительные трансформаторы)
Стандарты и положенияприменяется после	IEC/EN 60204-1, ÖVE-EN 13VDE 0113, VDE 0100 часть 410
Температура окружающей среды	-25 - 40
Характеристики
Соединительные клеммы	●
Класс изоляции	B
Номинальная частота	50 - 60 Гц
Отвод первичный	± 20 %
Класс защиты	IP00
Раздельные обмотки	●
В сборе с вакуумной пропиткой	●
Усиленная изоляция.	●
Номинальная продолжительность включения	100 % продолжительность включения
электрические параметры
Примечание	На значения потерь холостого хода, потерь при коротком замыкании, напряжения короткого замыкания и коэффициента полезного действия распространяется правило: все данные относятся к температуре 20 °C
Общий вес	2 кг
Потери на холостом ходу	8 W
Потери в результате короткого замыкания	11 W
Напряжение короткого замыкания	7.5 %
Коэффициент полезного действия	0.84

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]	0 A
Потеря мощности на полюс, в зависимости от тока [Pvid]	0 W
Потеря мощности оборудования, в зависимости от тока [Pvid]	0 W
Статическая потеря мощности, не зависит от тока [Pvs]	19 W
Способность отдавать потери мощности [Pve]	0 W
Мин. рабочая температура	-25 °C
Макс. рабочая температура	+40 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока	Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев	Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция	Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Низковольтные промышленные компоненты (EG000017) / Однофазный управляющий трансформатор (EC002486)
Электротехника, электроника, системы автоматизации / Трансформаторы / Регулировочные трансформаторы / Однофазные сухие трансформаторы (ecl@ss10.0.1-27-03-13-02 [AAB620015])
Построен как защитный трансформатор	Да
Встроенный изолирующий трансформатор	Да
Построен как энергосберегающий трансформатор	Нет
Первичное напряжение 1	208 - 600 V
Первичное напряжение 2	0 - 0 V
Первичное напряжение 3	0 - 0 V
Первичное напряжение 4	0 - 0 V
Первичное напряжение 5	0 - 0 V
Первичное напряжение 6	0 - 0 V
Первичное напряжение 7	0 - 0 V
Первичное напряжение 8	0 - 0 V
Первичное напряжение 9	0 - 0 V
Первичное напряжение 10	0 - 0 V
Вторичное напряжение 1	115 - 115 V
Вторичное напряжение 2	115 - 115 V
Вторичное напряжение 3	0 - 0 V
Вторичное напряжение 4	0 - 0 V
Вторичное напряжение 5	0 - 0 V
Вторичное напряжение 6	0 - 0 V
Вторичное напряжение 7	0 - 0 V
Вторичное напряжение 8	0 - 0 V
Вторичное напряжение 9	0 - 0 V
Вторичное напряжение 10	0 - 0 V
Номинальная мощность	100 VA
Тип изоляционного материала в соотв. IEC 85	B
Короткие замыкания	Нет
Относительное напряжение короткого замыкания	7.5 %
Ширина	85 mm
Высота	91 mm
Глубина	89 mm
Степень защиты (IP)	IP00
Кольцевое ядро	Нет
Подходит для монтажа на печатной плате	Нет
Модульная версия	Нет
Материал проводника	Copper

5. Апробации

Стандарты на продукцию	UL 506; UL5085-1; UL 5085-2; CSA-C22.2 No. 66; CSA-C22.2 No. 66.1-06; CSA-C22.2 No. 66.2-06; IEC/EN 61558-2-2; CE marking
UL File No.	E167225
UL Категория Контроль №	XPTQ2, XPTQ8
CSA File No.	UL report applies to both US and Canada
CSA Class No.	–
Сертификация Северной Америки	UL recognized, certified by UL for use in Canada
Специально разработан для Северной Америки	Нет
Подходит для	Branch circuits
Максимум. Уровень напряжения	600 V AC
Степень защиты	IEC: IP00, UL/CSA Type: -

Технические характеристики Eaton Однофазный многообмоточный трансформатор , 100 ВА , 208- 600 В / 2x115 В UTI0,1-115

Ширина упаковки 10 см
Высота упаковки 10 см
Глубина упаковки 10 см

Объемный вес 1 кг
Кратность поставки 1

Ширина упаковки 10 см
Высота упаковки 10 см
Глубина упаковки 10 см
Объемный вес 1 кг
Кратность поставки 1
