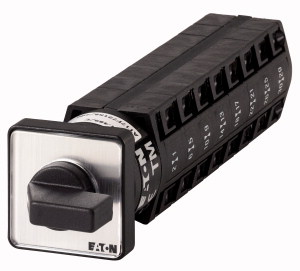

Eaton Мини-переключатель, специальная конструкция, 10 А, 8 контактных модулей, переднее крепление TM-8-SOND-ERSTBESTELLUNG/E
Мини-переключатель, специальная конструкция, 10 А, 8 контактных модулей, переднее крепление
Купить по низким ценам Eaton TM-8-SOND-ERSTBESTELLUNG/E
Описание Eaton TM-8-SOND-ERSTBESTELLUNG/E
Ассортимент | Специальные выключатели | ||
Идентификатор типа | TM | ||
указания | Клиентское исполнение в соответствии с формуляром | ||
Спецзаказ | Поворотный минивыключатель TM, первый заказ | ||
Класс защиты | спереди IP65 | ||
Конструктивное исполнение | Монтаж | ||
Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц | |||
400 В | P | кВт | 3 |
измеренный ток длительной нагрузки | Iu | A | 10 |
Количество блоков | Модуль (модули) | 8 |
Технические характеристики
| Общая информация | |||
Стандарты и предписания | IEC/EN 60947, VDE 0660 Управляющие переключатели согласно IEC/EN 60947-5-1 Выключатели вспомогательного тока согласно IEC/EN 60947-5-1 | ||
Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||
Температура окружающей среды | |||
разомкнут | °C | -25 - +50 | |
Категория перенапряжения / степень загрязнения | III/3 | ||
Номинальная устойчивость к импульсу | Uimp | В перем. тока | 4000 |
установочное положение | любая | ||
Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук | ||
| Контакты | |||
электрические параметры | |||
Номинальное напряжение | Ue | В перем. тока | 500 |
измеренный ток длительной нагрузки | Iu | A | 10 |
Указания по измеренному току длительной нагрузки Iu | Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении. | ||
| Коммутационная способность | |||
Безопасное разъединение согласно EN 61140 | |||
Электрические тепловые потери на контакт при Ie | W | 0.15 | |
Электрические тепловые потери на вспомогательный контакт при Ie Ie (15/230 В перем. тока) | W | 0.15 | |
Механический срок службы | Переключения | x 106 | > 1 |
максимальная частота коммутаций | Переключения/ч | 1200 | |
Переменное напряжение | |||
AC-23A | |||
Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц | P | кВт | |
400 B 415 B | P | кВт | 3 |
Надёжность управляющей системы при 24 В пост. тока, 10 мА | Частота отказов | HF | < 10-5, < 1 отказа на 100000 соединений |
| Поперечные сечения соединения | |||
одно- или многожильные | мм2 | 1 x 1,5 2 x 1,5 | |
тонкопроволочный | мм2 | 1 x 1,5 2 x 1,5 | |
Соединительный винт | M2,5 | ||
макс. начальный пусковой момент | Нм | 0.6 | |
| Опробованные рабочие характеристики | |||
Поперечные сечения соединения | |||
Соединительный винт | M2,5 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 10 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0.15 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 0 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 50 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Устойчивость к УФ-излучению только при наличии защитной крыши. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Control switch (EC002611) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Control switch (ecl@ss8.1-27-37-14-14 [ACN998008]) | |||
Type of switch | - | ||
Number of poles | 0 | ||
Max. rated operation voltage Ue AC | V | 500 | |
Rated permanent current Iu | A | 10 | |
Number of switch positions | 0 | ||
With 0 (off) position | No | ||
With retraction in 0-position | No | ||
Device construction | Built-in device | ||
Width in number of modular spacings | 0 | ||
Suitable for ground mounting | No | ||
Suitable for front mounting 4-hole | Yes | ||
Suitable for distribution board installation | No | ||
Suitable for intermediate mounting | No | ||
Complete device in housing | No | ||
Type of control element | Toggle | ||
Front shield size | 30x30 mm | ||
Degree of protection (IP), front side | IP65 |
Технические характеристики Eaton TM-8-SOND-ERSTBESTELLUNG/E
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Единица измерения шт.
- Кратность поставки 1
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Единица измерения шт.
- Кратность поставки 1
