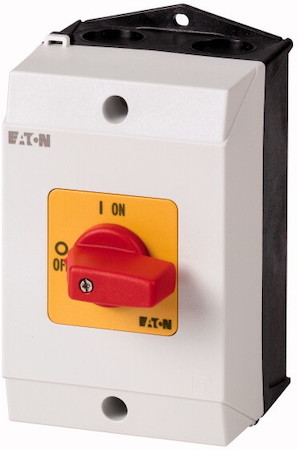

Eaton Кулачковый переключатель в корпусе красная ручка, 2P, Ie = 12A, Пол. 0-1, 90 °, 48х48 мм T0-1-102/I1-RT

Ассортимент

Переключатель включения/выключения

Идентификатор типа

T0

Функция останова

Функция аварийного выключения

с красной перекидной ручкой и с желтой передней панелью

Количество полюсов

2-полюсн.

Класс защиты

IP65

Конструктивное исполнение

Монтаж на поверхность

графические условные обозначения

Угол включения

90 °

Режим коммутации

с фиксацией

Номер схемы расположения контактов

102

№ передней панели

Передняя панель

0-1

Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц [P]

400 В [P]

5.5 кВт

измеренный ток длительной нагрузки [I_u]

20 A

Указания по измеренному току длительной нагрузки I_u

Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении.

Количество блоков

1 Модуль (модули)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Общая информация

Стандарты и предписания

IEC/EN 60947, VDE 0660, IEC/EN 60204
Силовые разъединители согласно IEC/EN 60947-3

Стойкость к климатическим воздействиям

Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30

Температура окружающей средыв капсульном корпусе

-25 - +40 °C

Категория перенапряжения / степень загрязнения

III/3

Номинальная устойчивость к импульсу [U_imp]

6000 В перем. тока

Удароустойчивость

15 g

установочное положение

любая

Контакты

Механические размерыКоличество полюсов

2-полюсн.

электрические параметрыНоминальное напряжение [U_e]

690 В перем. тока

электрические параметрыизмеренный ток длительной нагрузки [I_u]

20 A

электрические параметрыУказания по измеренному току длительной нагрузки I_u

Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении.

Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12AB 25 % ED (продолжительность включения)

2 x I_e

Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12AB 40 % ED (продолжительность включения)

1.6 x I_e

Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12AB 60 % ED (продолжительность включения)

1.3 x I_e

стойкость к коротким замыканиямПредохранитель

20 A gG/gL

Номинальная устойчивость к токовым нагрузкам при коротком замыкании (1 с ток) [I_cw]

320 A_eff

Примечание по поводу измеренной кратковременной устойчивости к токовым нагрузкам Icw

1-секундный ток

Условный ток короткого замыкания [Iq]

6 кА

Коммутационная способность

Номинальный допустимый ток включения cos ? в соответствии с IEC 60947-3

130 A

Расчетная разрывная способность cos ? согласно IEC 60947-3230 В

100 A

Расчетная разрывная способность cos ? согласно IEC 60947-3400/415 В

110 A

Расчетная разрывная способность cos ? согласно IEC 60947-3500 В

80 A

Расчетная разрывная способность cos ? согласно IEC 60947-3690 В

60 A

Безопасное разъединение согласно EN 61140между контактами

440 В перем. тока

Безопасное разъединение согласно EN 61140Электрические тепловые потери на контакт при I_e

0.6 W

Безопасное разъединение согласно EN 61140Электрические тепловые потери на вспомогательный контакт при Ie I_e (15/230 В перем. тока)

0.6 W

Механический срок службы [Переключения]

> 0.4 x 10⁶

максимальная частота коммутаций [Переключения/ч]

1200

Переменное напряжение AC-3Расчетная рабочая мощность моторного выключателя [P]220 B 230 B [P]

3 кВт

Переменное напряжение AC-3Расчетная рабочая мощность моторного выключателя [P]230 В звезда-треугольник [P]

5.5 кВт

Переменное напряжение AC-3Расчетная рабочая мощность моторного выключателя [P]400 B 415 B [P]

5.5 кВт

Переменное напряжение AC-3Расчетная рабочая мощность моторного выключателя [P]400 В звезда-треугольник [P]

7.5 кВт

Переменное напряжение AC-3Расчетная рабочая мощность моторного выключателя [P]500 В [P]

5.5 кВт

Переменное напряжение AC-3Расчетная рабочая мощность моторного выключателя [P]500 В звезда-треугольник [P]

7.5 кВт

Переменное напряжение AC-3Расчетная рабочая мощность моторного выключателя [P]690 В [P]

4 кВт

Переменное напряжение AC-3Расчетная рабочая мощность моторного выключателя [P]690 В звезда-треугольник [P]

5.5 кВт

Переменное напряжение AC-3Расчетный рабочий ток моторного переключателя230 В [I_e]

11.5 A

Переменное напряжение AC-3Расчетный рабочий ток моторного переключателя230 В звезда-треугольник [I_e]

20 A

Переменное напряжение AC-3Расчетный рабочий ток моторного переключателя400 В 415 В [I_e]

11.5 A

Переменное напряжение AC-3Расчетный рабочий ток моторного переключателя400 В звезда-треугольник [I_e]

20 A

Переменное напряжение AC-3Расчетный рабочий ток моторного переключателя500 В [I_e]

9 A

Переменное напряжение AC-3Расчетный рабочий ток моторного переключателя500 В звезда-треугольник [I_e]

15.6 A

Переменное напряжение AC-3Расчетный рабочий ток моторного переключателя690 В [I_e]

4.9 A

Переменное напряжение AC-3Расчетный рабочий ток моторного переключателя690 В звезда-треугольник [I_e]

8.5 A

Переменное напряжение AC-21AРасчетный рабочий ток силового выключателя440 В [I_e]

20 A

Переменное напряжение AC-23AРасчетная эксплуатационная мощность AC-23A, 50 - 60 Гц [P]230 В [P]

3 кВт

Переменное напряжение AC-23AРасчетная эксплуатационная мощность AC-23A, 50 - 60 Гц [P]400 B 415 B [P]

5.5 кВт

Переменное напряжение AC-23AРасчетная эксплуатационная мощность AC-23A, 50 - 60 Гц [P]500 В [P]

7.5 кВт

Переменное напряжение AC-23AРасчетная эксплуатационная мощность AC-23A, 50 - 60 Гц [P]690 В [P]

5.5 кВт

Переменное напряжение AC-23AРасчетный рабочий ток моторного переключателя230 В [I_e]

13.3 A

Переменное напряжение AC-23AРасчетный рабочий ток моторного переключателя400 B 415 B [I_e]

13.3 A

Переменное напряжение AC-23AРасчетный рабочий ток моторного переключателя500 В [I_e]

13.3 A

Переменное напряжение AC-23AРасчетный рабочий ток моторного переключателя690 В [I_e]

7.6 A

постоянное напряжениеDC-1, силовой выключатель Л/П = 1 мсРасчетный рабочий ток [I_e]

10 A

постоянное напряжениеDC-1, силовой выключатель Л/П = 1 мсНапряжение на контакт, соединенный последовательно

60 В

постоянное напряжениеDC-21A [I_e]Расчетный рабочий ток [I_e]

1 A

постоянное напряжениеDC-21A [I_e]Контакты

1 Количество

постоянное напряжениеDC-23A, моторный выключатель
Л/П = 15 мс24 ВРасчетный рабочий ток [I_e]

10 A

постоянное напряжениеDC-23A, моторный выключатель
Л/П = 15 мс24 ВКонтакты

1 Количество

постоянное напряжениеDC-23A, моторный выключатель
Л/П = 15 мс48 ВРасчетный рабочий ток [I_e]

10 A

постоянное напряжениеDC-23A, моторный выключатель
Л/П = 15 мс48 ВКонтакты

2 Количество

постоянное напряжениеDC-23A, моторный выключатель
Л/П = 15 мс60 ВРасчетный рабочий ток [I_e]

10 A

постоянное напряжениеDC-23A, моторный выключатель
Л/П = 15 мс60 ВКонтакты

3 Количество

постоянное напряжениеDC-23A, моторный выключатель
Л/П = 15 мс120 ВРасчетный рабочий ток [I_e]

5 A

постоянное напряжениеDC-23A, моторный выключатель
Л/П = 15 мс120 ВКонтакты

3 Количество

постоянное напряжениеDC-23A, моторный выключатель
Л/П = 15 мс240 ВРасчетный рабочий ток [I_e]

5 A

постоянное напряжениеDC-23A, моторный выключатель
Л/П = 15 мс240 ВКонтакты

5 Количество

постоянное напряжениеDC-13, управляющий переключатель Л/П = 50 мсРасчетный рабочий ток [I_e]

10 A

постоянное напряжениеDC-13, управляющий переключатель Л/П = 50 мсНапряжение на последовательно подключенный контакт

32 В

Надёжность управляющей системы при 24 В пост. тока, 10 мА [Частота отказов]

< 10^-5, < 1 Ausfall auf 100000 Schaltungen H_F

Поперечные сечения соединения

одно- или многожильные

1 x (1 - 2,5)
2 x (1 - 2,5) мм²

тонкопроволочный с оконечной муфтой согласно DIN 46228

1 x (0,75 - 2,5)
2 x (0,75 - 2,5) мм²

Соединительный винт

M3,5

Момент затяжки соединительного винта

1 Нм

Параметры техники безопасности

указания

Значения B10_d в соответствии с EN ISO 13849-1, таблица C1

Опробованные рабочие характеристики

Поперечные сечения соединения Соединительный винт

M3,5

Поперечные сечения соединения Начальный пусковой момент

8.83 фунт на дюйм

BAUARTNACHWEIS NACH IEC/EN 61439

Технические характеристики для подтверждения типа конструкции

Номинальный ток для указания потери мощности [I_n]

20 A

Потеря мощности на полюс, в зависимости от тока [P_vid]

0.6 W

Потеря мощности оборудования, в зависимости от тока [P_vid]

0 W

Статическая потеря мощности, не зависит от тока [P_vs]

0 W

Способность отдавать потери мощности [P_ve]

0 W

Мин. рабочая температура

-25 °C

Макс. рабочая температура

+40 °C
