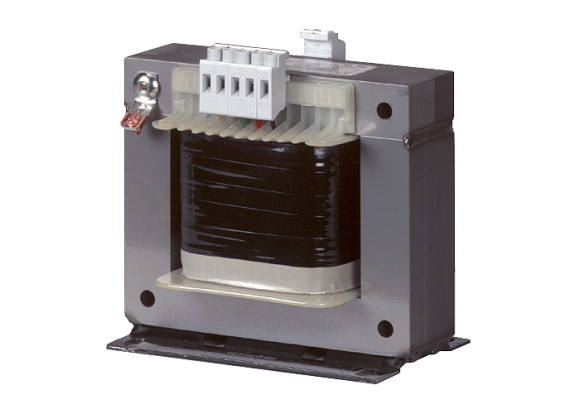

Eaton Однофазный трансформатор , 250 ВА , 400/24 В STI0,25
Eaton STI0,25
Однофазный трансформатор , 250 ВА , 400/24 В
Купить по низким ценам Eaton STI0,25
Описание Eaton STI0,25
| Основная функция | Однофазные регулировочные, разделительные и защитные трансформаторы STI, STZ |
| Номинальное входное напряжение | 400± 5 % В |
| Номинальное напряжение на выходе | 24 В |
| Номинальная мощность | 0.25 кВА |
| Кратковременная мощность | 0.6 кВА |
| Схема соединений/схема контактов | |
| Cu фактор | 0,80 kg |
2. Технические характеристики
| Общая информация | |
| Стандарты и положенияизготовлены и испытаны в соответствии с требованиями | IEC/EN 61558-2-2/2-4/2-6VDE 0570 часть 2-2VDE 0570, часть 2-6 (защитные трансформаторы)VDE 0570 Teil 2-4 (разделительные трансформаторы) |
| Стандарты и положенияприменяется после | IEC/EN 60204-1, ÖVE-EN 13VDE 0113, VDE 0100 часть 410 |
| Температура окружающей среды | -25 - 40 |
| Характеристики | |
| Соединительные клеммы | ● (< 115 A) |
| Соединительные шины | ● (> 115 A) |
| Класс изоляции | B |
| Номинальная частота | 50 - 60 Гц |
| Отвод первичный | ± 5 % |
| Класс защиты | IP00 |
| Раздельные обмотки | ● |
| В сборе с вакуумной пропиткой | ● |
| Усиленная изоляция. | ● |
| Номинальная продолжительность включения | 100 % продолжительность включения |
| электрические параметры | |
| Примечание | На значения потерь холостого хода, потерь при коротком замыкании, напряжения короткого замыкания и коэффициента полезного действия распространяется правило: все данные относятся к температуре 20 °C |
| Общий вес | 3.8 кг |
| Потери на холостом ходу | 13 W |
| Потери в результате короткого замыкания | 14 W |
| Напряжение короткого замыкания | 5.1 % |
| Коэффициент полезного действия | 0.9 |
3. Проверка конструкции в соответствии с IEC / EN 61439
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 0 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 0 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 0 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 27 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +40 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
4. Технические характеристики согласно ETIM 7.0
| Низковольтные промышленные компоненты (EG000017) / Однофазный управляющий трансформатор (EC002486) | |
| Электротехника, электроника, системы автоматизации / Трансформаторы / Регулировочные трансформаторы / Однофазные сухие трансформаторы (ecl@ss10.0.1-27-03-13-02 [AAB620015]) | |
| Построен как защитный трансформатор | Да |
| Встроенный изолирующий трансформатор | Да |
| Построен как энергосберегающий трансформатор | Нет |
| Первичное напряжение 1 | 400 - 400 V |
| Первичное напряжение 2 | 0 - 0 V |
| Первичное напряжение 3 | 0 - 0 V |
| Первичное напряжение 4 | 0 - 0 V |
| Первичное напряжение 5 | 0 - 0 V |
| Первичное напряжение 6 | 0 - 0 V |
| Первичное напряжение 7 | 0 - 0 V |
| Первичное напряжение 8 | 0 - 0 V |
| Первичное напряжение 9 | 0 - 0 V |
| Первичное напряжение 10 | 0 - 0 V |
| Вторичное напряжение 1 | 24 - 24 V |
| Вторичное напряжение 2 | 0 - 0 V |
| Вторичное напряжение 3 | 0 - 0 V |
| Вторичное напряжение 4 | 0 - 0 V |
| Вторичное напряжение 5 | 0 - 0 V |
| Вторичное напряжение 6 | 0 - 0 V |
| Вторичное напряжение 7 | 0 - 0 V |
| Вторичное напряжение 8 | 0 - 0 V |
| Вторичное напряжение 9 | 0 - 0 V |
| Вторичное напряжение 10 | 0 - 0 V |
| Номинальная мощность | 200 VA |
| Тип изоляционного материала в соотв. IEC 85 | B |
| Короткие замыкания | Нет |
| Относительное напряжение короткого замыкания | 5.1 % |
| Ширина | 106 mm |
| Высота | 124 mm |
| Глубина | 91 mm |
| Степень защиты (IP) | IP00 |
| Кольцевое ядро | Нет |
| Подходит для монтажа на печатной плате | Нет |
| Модульная версия | Нет |
| Материал проводника | Copper |
5. Апробации
| Стандарты на продукцию | UL 506; UL5085-1; UL 5085-2; CSA-C22.2 No. 66; CSA-C22.2 No. 66.1-06; CSA-C22.2 No. 66.2-06; IEC/EN 61558-2-2; CE marking |
| UL File No. | E167225 |
| UL Категория Контроль № | XPTQ2, XPTQ8 |
| CSA File No. | UL report applies to both US and Canada |
| CSA Class No. | – |
| Сертификация Северной Америки | UL recognized, certified by UL for use in Canada |
| Специально разработан для Северной Америки | Нет |
| Подходит для | Branch circuits |
| Максимум. Уровень напряжения | 600 V AC |
| Степень защиты | IEC: IP00, UL/CSA Type: - |
