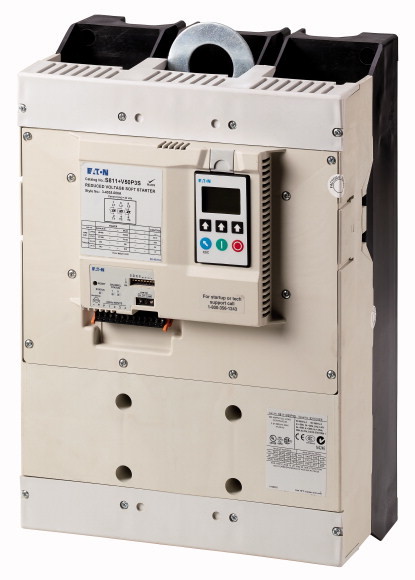

Устройство плавного пуска S811Plus, с функцией упр.насосом, 250кВт
Купить по низким ценам Eaton S811PlusV50P3S
Описание Eaton S811PlusV50P3S
| Функция | Плавный пускатель для трёхфазовой нагрузки с модулем управления и алгоритмом насоса |
| Сетевое напряжение (50/60 Гц) [ULN] | 200 - 600 В перем. тока |
| Питающее напряжение [Us] | 24 В пост. тока |
| Управляющее напряжение [UC] | 24 В пост. тока |
| соотнесенная мощность двигателя (стандартное соединение, In-Line) | |
| При 400 В, 50 Гц [P] | 250 кВт |
| При 460 В, 60 Гц [P] | 400 л.с. |
| Расчетный рабочий ток | |
| AC-53 [т. Е.] | 500 A |
| AC-53, In-Delta [Ie] | 865 A |
| Класс запуска | CLASS 10 (замена схемы звезда-треугольник)CLASS 20 (тяжелый пуск, 3 x Ie для 45 с)CLASS 30 (6 x Ie для 30 с) |
| Номинальное напряжение [Ue] | 200 V230 V400 V480 V600 V |
| Подключение к SmartWire-DT | нет |
| Типоразмер | V |
| Примечание к заказу | Для типоразмеров T, U , V требуются клеммные блоки для соединений, -> Принадлежности |
2. Технические характеристики
| Общая информация | |
| Стандарты и предписания | IEC/EN 60947-4-2UL 508CSA22.2-14-1995GB14048 |
| Допуски | CE |
| Апробации | ULCSAc-TickCCC |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-3Влажный нагрев, циклический, в соответствии с IEC 60068-2-10 |
| Температура окружающей средыЭксплуатация [ϑ] | -30 - +50 °C |
| Температура окружающей средыХранение [ϑ] | -50 - +70 °C |
| Высота установки | 0 - 2000 м, поэтому каждые 100 м 0,5% дерейтинг M |
| Установочное положение | любая |
| Класс защитыКласс защиты | IP20 (клеммы IP00) |
| Класс защитывстроенный | С опциональными крышками клемм SS-IP20-N может быть достигнут класс защиты IP20 со всех сторон. |
| Защита от прикосновения | защита от прикосновения пальцами и тыльной стороной кистей рук |
| Категория перенапряжения / степень загрязнения | II/3 |
| Удароустойчивость | 15 г |
| Степень помех радиоприема (IEC/EN 55011) | A |
| Статическая потеря мощности, не зависит от тока [Pvs] | 78 W |
| Вес | 41.4 кг |
| Цепи главного тока | |
| Номинальное напряжение [Ue] | 200 - 600 В перем. тока |
| Частота сети [fLN] | 50/60 Гц |
| Расчетный рабочий ток [Ie]AC-53, In-Delta [Ie] | 865 A |
| Расчетный рабочий ток [Ie]AC-53 [Ie] | 500 A |
| Соотнесенная мощность двигателя (стандартное соединение, In-Line)при 230 В, 50 Гц [P] | 160 кВт |
| Соотнесенная мощность двигателя (стандартное соединение, In-Line)при 400 В, 50 Гц [P] | 250 кВт |
| Соотнесенная мощность двигателя (стандартное соединение, In-Line)при 500 В, 50 Гц [P] | 315 кВт |
| Соотнесенная мощность двигателя (стандартное соединение, In-Line)при 200 В, 60 Гц [P] | 150 л.с. |
| Соотнесенная мощность двигателя (стандартное соединение, In-Line)при 230 В, 60 Гц [P] | 200 л.с. |
| Соотнесенная мощность двигателя (стандартное соединение, In-Line)при 460 В, 60 Гц [P] | 400 л.с. |
| Соотнесенная мощность двигателя (стандартное соединение, In-Line)при 600 В, 60 Гц [P] | 500 л.с. |
| Соотнесенная мощность двигателя (вид соединения „In Delta“)при 230 В, 50 Гц [P] | 200 кВт |
| Соотнесенная мощность двигателя (вид соединения „In Delta“)при 400 В, 50 Гц [P] | 450 кВт |
| Соотнесенная мощность двигателя (вид соединения „In Delta“)при 500 В, 50 Гц [P] | 450 кВт |
| Соотнесенная мощность двигателя (вид соединения „In Delta“)при 230 В, 60 Гц | 350 л.с. |
| Соотнесенная мощность двигателя (вид соединения „In Delta“)при 480 В, 60 Гц | 750 л.с. |
| Соотнесенная мощность двигателя (вид соединения „In Delta“)при 600 В, 60 Гц [P] | 850 л.с. |
| Цикл перегрузки: согласно IEC/EN 60947-4-2AC-53a | 500 A: AC-53a: 4.0 - 32: 99 - 3 |
| Цикл перегрузки: согласно IEC/EN 60947-4-2внутренний контакт байпаса | ✓ |
| Стойкость к коротким замыканиямТип координации "1" | NZMN3-S500 |
| Поперечные сечения соединения | |
| Силовые проводыодножильный | 2 x (120 - 240)4 x (70 - 240)6 x (120 - 240) мм2 |
| Силовые проводытонкопроволочный с оконечной муфтой | 2 x (120 - 240)4 x (70 - 240)6 x (120 - 240) мм2 |
| Силовые проводымногожильный | 2 x (120 - 240)4 x (70 - 240)6 x (120 - 240) мм2 |
| Силовые проводыОдно- или многожильный | 2 x (4 - 500 kcmil)4 x (4 - 500 kcmil)6 x (4 - 500 kcmil) AWG |
| Управляющие проводаодножильный | 1 x (2,5 - 4)2 x (1,0 - 2,5) мм2 |
| Управляющие проводатонкопроволочный с оконечной муфтой | 1 x (2,5 - 4)2 x (1,0 - 2,5) мм2 |
| Управляющие проводамногожильный | 1 x (2,5 - 4)2 x (1,0 - 2,5) мм2 |
| Управляющие проводаодно- или многожильные | 34 x (12 - 14)2 x (12 - 14) AWG |
| Управляющие проводаНачальный пусковой момент | 0,4 Нм |
| Управляющие проводаОтвертка | 0,6 x 3,5 мм |
| Цепь управляющего тока | |
| Цифровые входыУправляющее напряжениеУправляется постоянным током DC | 24 V DC +10 %/- 10 % В пост. тока |
| Цифровые входыПотребление тока 24 Ввнешние 24 В | 150 мА |
| Цифровые входыПотребление тока 24 Ввнешние 24 В (без нагрузки) | 100 мА |
| Цифровые входыНапряжение натяженияУправляется постоянным током DC | 21.6 - 26.4 В пост. тока |
| Цифровые входыНапряжение отпускания [x Us]Управляется постоянным током DCНапряжение отпускания, пост. ток, макс. | 3 В пост. тока |
| Цифровые входыВремя срабатыванияУправляется постоянным током DC | 100 мс |
| Цифровые входыВремя отпусканияУправляется постоянным током DC | 100 мс |
| Питание регулятораНапряжение [Us] | 24 В пост. тока +10 %/- 10 % В |
| Питание регулятораПотребление тока [Ie] | < 1400 мА |
| Питание регулятораПотребление тока при пиковой нагрузке (закрыть байпас) при 24 В пост. тока [IPeak] | 10/150 A/мс |
| Питание регулятораПримечание | Внешнее напряжение питания |
| Аналоговые входыКоличество входов по току | 1 |
| Аналоговые входыВход по току | 4 - 20 мА |
| Релейные выходыКоличество | 2 |
| Релейные выходыиз них программируются | 2 |
| Релейные выходыДиапазон напряжений | 120 B перем. тока/пост. тока В перем. тока |
| Релейные выходыДиапазон тока AC-11 | 3 A, AC-11 A |
| Функция плавного пуска | |
| Времена рампыВремя запускаВремя запуска макс. | 360 с |
| Времена рампыВремя задержки | 0 - 120 с |
| Пусковое напряжение(= напряжение отключения) Пусковое напряжение максим. | 85 % |
| Пусковое напряжениеПусковое напряжение максим. | 85 % |
| Kick-StartНапряжениеМаксимальное напряжение при Kick-Start | 100 % |
| Kick-StartПродолжительность50 ГцДлительность Kick-Start, максимальная частота 50 Гц | 2000 мс |
| Kick-StartПродолжительность60 ГцДлительность Kick-Start, максимальная частота 60 Гц | 2000 мс |
| Области примененияОбласти применения | плавный запуск трехфазных асинхронных двигателей |
| Области применения3-фазные двигатели | ✓ |
| Функции | |
| Быстрое переключение (полупроводниковый контактор) | - (минимальное время рампы 1с) |
| Функция плавного пуска | ✓ |
| Реверсивный пускатель | требуется внешнее решение (реверсивные контакторы) |
| Подавление переходных процессов при включении | ✓ |
| Ограничение тока | ✓ |
| Распознавание перегрузки | ✓ |
| Распознавание неполной нагрузки | ✓ |
| Память ошибок | 10 Ошибка |
| Подавление составляющих постоянного тока для двигателей | ✓ |
| Гальваническое разделение между силовой частью и управлением | ✓ |
| Коммуникационные интерфейсы | Modbus RTU |
3. Проверка конструкции в соответствии с IEC / EN 61439
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 500 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 0 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 78 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 78 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -30 °C |
| Макс. рабочая температура | +50 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
4. Технические характеристики согласно ETIM 7.0
| Низковольтные промышленные компоненты (EG000017) / Устройство плавного пуска (EC000640) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Load breakout, motor breakout / Semiconductor motor controller or soft starter (ecl@ss10.0.1-27-37-09-07 [ACO300011]) | |
| Номинальный рабочий ток Ie при 40 ° C Ту | 500 A |
| Номинальное рабочее напряжение Ue | 200 - 600 V |
| Номинальная мощность трехфазного двигателя, встроенная, при 230 В | 160 kW |
| Номинальная мощность трехфазного двигателя, встроенная, при 400 В | 250 kW |
| Номинальная мощность трехфазного двигателя, внутри треугольника, при 230 В | 200 kW |
| Номинальная мощность трехфазного двигателя, внутри треугольника, при 400 В | 450 kW |
| Функция | Single direction |
| Внутренний байпас | Да |
| С дисплеем | Да |
| Контроль крутящего момента | Нет |
| Номинальная температура окружающей среды без снижения | 50 °C |
| Номинальное управляющее напряжение питания Us при AC 50 Гц | 0 - 0 V |
| Номинальное управляющее напряжение питания Us при 60 Гц переменного тока | 0 - 0 V |
| Номинальное управляющее напряжение питания Us при постоянном токе | 24 - 24 V |
| Тип напряжения для приведения в действие | DC |
| Встроенная защита двигателя от перегрузки | Да |
| Класс выпуска | Adjustable |
| Степень защиты (IP) | IP00 |
| Степень защиты (NEMA) | Other |
5. Апробации
| Стандарты на продукцию | IEC/EN 60947-4-2; UL 508; CSA C22.2 No. 14; CE marking |
| UL File No. | E202571 |
| UL Категория Контроль № | NMFT |
| CSA File No. | LR 353 |
| CSA Class No. | 3211-06 |
| Сертификация Северной Америки | UL listed, CSA certified |
| Подходит для | Branch Circuits, not as BCPD |
| Максимум. Уровень напряжения | 600 Vac |
| Степень защиты | IP20 with kit |
