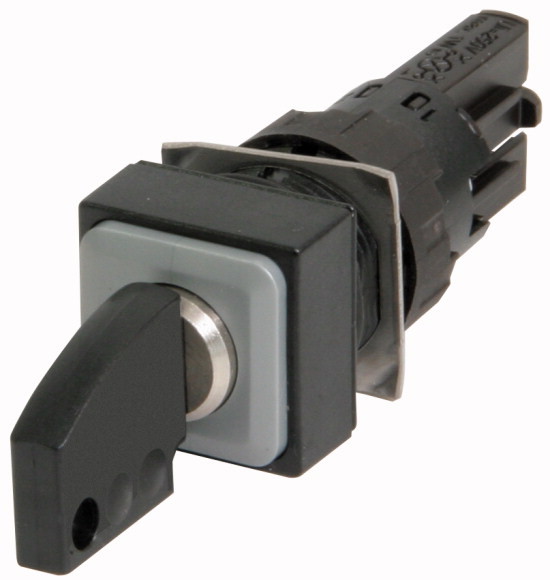

Eaton Переключатель с ключом, 2 положения , белый, с фиксацией Q18S1R-WS
Eaton Переключатель с ключом, 2 положения , белый, с фиксацией Q18S1R-WS
Переключатель с ключом, 2 положения , белый, с фиксацией
Купить по низким ценам Eaton Переключатель с ключом, 2 положения , белый, с фиксацией Q18S1R-WS
Описание Eaton Переключатель с ключом, 2 положения , белый, с фиксацией Q18S1R-WS
| Основная функция | Кнопки с замком |
| Отдельное устройство/законченное устройство | Отдельное устройство |
| Конструктивное исполнение | механизм блокировки работы с ключом |
| с фиксацией | |
| Функция: [ = без фиксации] | |
| 45° | |
| 2 положения | |
| Ключ можно вынуть в положении | |
| I | |
| Класс защиты | IP65 |
| Рамка | без рамки |
| Подключение к SmartWire-DT | нет |
| Размеры передней панели | Размеры передней панели 18 x 18 мм |
| Информация о комплекте поставки | с 1 ключом |
| Информация по заказу | Для каждого цвета существует соответствующий ключ, → дополнительное оснащение, |
| Указания | другие индивидуальные запорные механизмы (каждый цвет соответствует собственному замыканию) |
2. Технические характеристики
| Общая информация | |
| Стандарты и положения | IEC/EN 60947, VDE 0660 |
| Механический срок службы [Переключения] | > 3 x 106 |
| Частота приведения в действие [Переключения/ч] | ≦ 1800 |
| Рабочий момент | ≦ 0.4 Нм |
| Класс защиты IEC/EN 60529 | IP65 |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
| Температура окружающей средыразомкнут | -25 - +60 °C |
| Температура окружающей средыв капсульном корпусе | - 25 - 40 °C |
| Установочное положение | любая |
| Удароустойчивость | > 40согл. IEC 60068-2-27Длительность ударного воздействия 11 мсПолусинус g |
| Поперечные сечения соединения | 0,5 - 1,0 мм2 |
| Плоские ножевые клеммы | 2,8 x 0,8 мм согл. DIN 46244 |
| Быстроразъёмный соединитель | 2,8 x 0,8 мм согл. DIN 46247 и IEC 60760 |
| Контакты | |
| Номинальная устойчивость к импульсу [Uimp] | 800 В перем. тока |
| Номинальные выдерживаемые напряжения изоляции [Ui] | 250 В |
| Категория перенапряжения / степень загрязнения | III/3 |
| Номинальное напряжение [Ue] | 24 В перем. тока |
| Надёжность управляющей системыпри 24 В пост. тока/5 мА [HF] | < 10-7, < 1 отказа на 10 7 соединений Частота отказов |
| Надёжность управляющей системыпри 5 В пост. тока/1 мА [HF] | < 5 x 10-6, < 1 отказа на 5 x 106 соединений Частота отказов |
| Применение изолированного обжимного наконечника ISH 2,8 | >24 В переменного/постоянного тока рекомендуется>50 В переменного тока или 120 В постоянного тока являются обязательными, даже на свободных подключениях с плоскими штекерами |
3. Проверка конструкции в соответствии с IEC / EN 61439
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 0 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 0 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 0 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 0 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +60 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | По запросу |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Неприемлемо. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
4. Технические характеристики согласно ETIM 7.0
| Низковольтные промышленные компоненты (EG000017) / Передний элемент для селекторного переключателя (EC000222) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Command and alarm device / Front element for selector switches (ecl@ss10.0.1-27-37-12-13 [AKF031014]) | |
| Количество положений переключателя | 2 |
| Тип элемента управления | Key |
| Подходит для освещения | Нет |
| Элемент управления цветом | White |
| Цветная индикаторная крышка | Other |
| Тип строительного объектива | Square |
| Диаметр отверстия | 16 mm |
| Ширина открытия | 0 mm |
| Высота открытия | 0 mm |
| Функция переключения с фиксацией | Да |
| Возвратная пружина | Нет |
| С передним кольцом | Да |
| Материал переднего кольца | Plastic |
| Цветное переднее кольцо | Black |
| Степень защиты (IP), передняя сторона | IP65 |
| Степень защиты (NEMA) | 1 |
Технические характеристики Eaton Переключатель с ключом, 2 положения , белый, с фиксацией Q18S1R-WS
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Кратность поставки 1
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Кратность поставки 1
