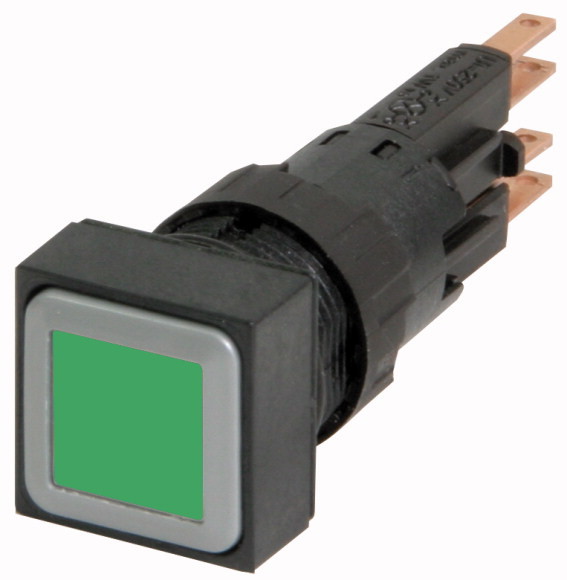

Eaton Кнопка с подсветкой , цвет зеленый, с фиксацией Q18LTR-GN

Отдельное устройство/законченное устройство

Отдельное устройство

Конструктивное исполнение

плоский

с фиксацией

Описание

без светоэлементас цоколем W2x4,6d; макс. 30 В, 1 Вт

Цвет

Линза

Кнопочная панель

Кнопочная панель

зеленый

Кнопочная панель

без маркировки

Класс защиты

IP65

Подключение к SmartWire-DT

нет

Размеры передней панели

18 x 18

Общая информация

Стандарты и положения

IEC/EN 60947, VDE 0660

Механический срок службы [Переключения]

> 30 x 106

Частота приведения в действие [Переключения/ч]

≦ 1800

Сила нажатия

≦ 4 N

Класс защиты IEC/EN 60529

IP65

Стойкость к климатическим воздействиям

Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30

Температура окружающей средыразомкнут

-25 - +60 °C

Температура окружающей средыв капсульном корпусе

- 25 - 40 °C

Установочное положение

любая

Удароустойчивость

> 40согл. IEC 60068-2-27Длительность ударного воздействия 11 мсПолусинус g

Поперечные сечения соединения

0,5 - 1,0 мм2

Плоские ножевые клеммы

2,8 x 0,8 мм согл. DIN 46244

Быстроразъёмный соединитель

2,8 x 0,8 мм согл. DIN 46247 и IEC 60760

Контакты

Номинальная устойчивость к импульсу [Uimp]

800 В перем. тока

Номинальные выдерживаемые напряжения изоляции [Ui]

250 В

Категория перенапряжения / степень загрязнения

III/3

Номинальное напряжение [Ue]

24 В перем. тока

Надёжность управляющей системыпри 24 В пост. тока/5 мА [HF]

< 10-7, < 1 отказа на 107 соединений Частота отказов

Надёжность управляющей системыпри 5 В пост. тока/1 мА [HF]

< 5 x 10-6 (1 отказ на 5 x 106 соединений) Частота отказов

Применение изолированного обжимного наконечника ISH 2,8

>24 В переменного/постоянного тока рекомендуется>50 В переменного тока или 120 В постоянного тока являются обязательными, даже на свободных подключениях с плоскими штекерами

Технические характеристики для подтверждения типа конструкции

Номинальный ток для указания потери мощности [In]

0 A

Потеря мощности на полюс, в зависимости от тока [Pvid]

0 W

Потеря мощности оборудования, в зависимости от тока [Pvid]

0 W

Статическая потеря мощности, не зависит от тока [Pvs]

0 W

Способность отдавать потери мощности [Pve]

0 W

Мин. рабочая температура

-25 °C

Макс. рабочая температура

+60 °C

Проверка конструкции IEC/EN 61439

10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению

По запросу

10.2 твёрдость материалов и деталей10.2.5 Подъём

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.2 твёрдость материалов и деталей10.2.6 Испытание на удар

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.2 твёрдость материалов и деталей10.2.7 Ярлыки

Требования производственного стандарта выполнены.

10.3 Класс защиты изоляции

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.4 Воздушные промежутки и пути утечки тока

Требования производственного стандарта выполнены.

10.5 Защита от удара электрическим током

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.6 Монтаж оборудования

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.7 Внутренние электрические цепи и соединения

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.8 Подключения проводов, введённых снаружи

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.10 Нагрев

Неприемлемо.

10.11 Стойкость к коротким замыканиям

Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.

10.12 Электромагнитная совместимость

Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.

10.13 Механическая функция

Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Низковольтные промышленные компоненты (EG000017) / Передний элемент для кнопки (EC000221)

Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Command and alarm device / Front element for push-button actuators (ecl@ss10.0.1-27-37-12-10 [AKF028014])

Цветная кнопка

Green

Количество командных позиций

1

Тип строительного объектива

Square

Диаметр отверстия

16 mm

Ширина открытия

0 mm

Высота открытия

0 mm

Тип кнопки

Flat

Подходит для освещения

Да

С защитной крышкой

Нет

Маркированный

Нет

Функция переключения с фиксацией

Да

Возвратная пружина

Нет

С передним кольцом

Да

Материал переднего кольца

Plastic

Цветное переднее кольцо

Black

Степень защиты (IP), передняя сторона

IP65

Степень защиты (NEMA), передняя сторона

1

Стандарты на продукцию

IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CE marking

UL File No.

E29184

UL Категория Контроль №

NKCR

CSA File No.

46552

CSA Class No.

3211-03

Сертификация Северной Америки

UL listed, CSA certified

Степень защиты

UL/CSA Type 1
