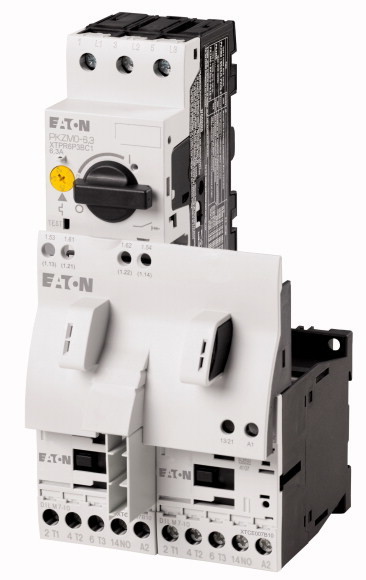

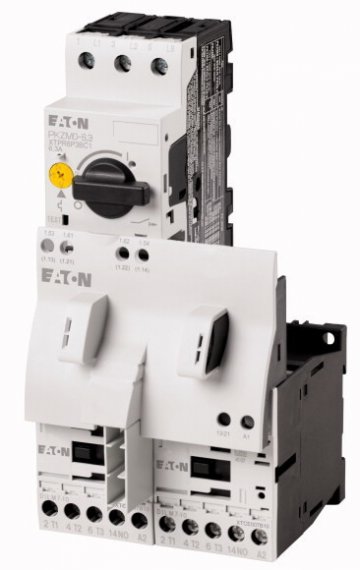

Eaton Сборка реверсивного пуска, 12А, 24В MSC-R-12-M12(24VDC)
Eaton Сборка реверсивного пуска, 12А, 24В MSC-R-12-M12(24VDC)
Сборка реверсивного пуска, 12А, 24В
Купить по низким ценам Eaton Сборка реверсивного пуска, 12А, 24В MSC-R-12-M12(24VDC)
Описание Eaton Сборка реверсивного пуска, 12А, 24В MSC-R-12-M12(24VDC)
| Основное устройство | MSC |
| Примечание | Подходит также для двигателей класса эффективности IE3.Устройства, совместимые с IE3, обозначаются логотипом на упаковке. |
| Подключение к SmartWire-DT | нет |
| Параметры двигателя | |
| Расчетная рабочая мощность [P]AC-3380 В 400 В 415 В [P] | 5.5 кВт |
| Расчетный рабочий токAC-3380 В, 400 В, 415 В [Ie] | 11.3 A |
| Расчетный ток короткого замыкания 380 - 415 В [Iq] | 50 кА |
| диапазон установки | |
| Диапазон установок расцепителей перегрузки [Ir] | 8 - 12 A |
| Тип координации | Тип координации "1" |
| Графические условные обозначения | |
| Управляющее напряжение | 24 V DC |
| постоянное напряжение | |
| Автоматы защиты двигателей | PKZM0-12 Тип |
| Силовой контактор | DILM12-01(...) Тип |
| Набор проводов для прямого пускателяМеханический модуль перемычки и электрический контактный модуль | PKZM0-XRM12 Тип |
| Указания | Реверсивные пускатели (комплектные устройства) состоит из автомата защиты двигателей PKZM0 и двух силовых контакторов DILM.При монтаже пускателей до 12 А на DIN рейке без адаптеров на DIN рейке устанавливается только автомат защиты двигателей. Контакторы механически крепятся посредством соединительного модуля.Управляющие провода: до 6 проводов с наружным диаметром до 2,5 мм или 4 провода с наружным диаметром до 3,5 мм.Начиная с 16 A автоматы защиты двигателей и контакторы монтируются на адаптер для установки на DIN рейку.Соединение линий главного тока между PKZ и контактором производится через электрический контактный модуль.Комплектные устройства с механической блокировкой, пускатели до 12 A также имеют электрическую блокировку.При использовании вспомогательного контакта DILA-XHIT… (￫ 101042) вставные электрические соединители можно вынимать без снятия установленного сверху вспомогательного контакта.Дополнительная информацияСтраницаТехнические характеристики PKZM0￫ PKZM0Дополнительное оснащение PKZ￫ 072896Технические характеристики DILM￫ DILMПрочие управляющие напряжения￫ 276537Дополнительное оснащение DILM￫ 281199 |
2. Технические характеристики
| Общая информация | |
| Стандарты и предписания | IEC/EN 60947-4-1, VDE 0660UL 508 (по запросу)CSA C 22.2 № 14 (по запросу) |
| Установочное положение | |
| Цепи главного тока | |
| Номинальная устойчивость к импульсу [Uimp] | 6000 В перем. тока |
| Категория перенапряжения / степень загрязнения | III/3 |
| Номинальное напряжение [Ue] | 230 - 415 В |
| Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie] | 12 A |
| другие технические характеристики | |
| Автоматы защиты двигателей PKZM0, PKE | Автомат защиты двигателя PKZM0, см. группу продукции Автоматы защиты двигателей/PKZM0Силовые контакторы DILM, см. группу продукции Силовые контакторыРеле времени DILET, ETR, см. группу продукции "силовые контакторы", "электронные реле времени" |
| потребляемая мощность | |
| Управляется постоянным током DC [Удержание] | 4,5 W |
| Опробованные рабочие характеристики | |
| Вспомогательный контактПилотный режимРабота от перем. тока | A600 |
| Вспомогательный контактПилотный режимУправляется постоянным током DC | P300 |
| Вспомогательный контактОбщее применениеПерем. ток (AC) | 600 В |
| Вспомогательный контактОбщее применениеПерем. ток (AC) | 15 A |
| Вспомогательный контактОбщее применениеПост. ток (DC) | 250 В |
| Вспомогательный контактОбщее применениеПост. ток (DC) | 1 A |
3. Проверка конструкции в соответствии с IEC / EN 61439
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 12 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 3.3 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 9.9 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 2.6 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +55 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
4. Технические характеристики согласно ETIM 7.0
| Низковольтные промышленные компоненты (EG000017) / Стартер двигателя / Комбинированный стартер двигателя (EC001037) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Load breakout, motor breakout / Motor starter combination (ecl@ss10.0.1-27-37-09-05 [AJZ718013]) | |
| Вид моторного стартера | Reversing starter |
| С расцепителем короткого замыкания | Да |
| Номинальное управляющее напряжение питания Us при AC 50 Гц | 0 - 0 V |
| Номинальное управляющее напряжение питания Us при 60 Гц переменного тока | 0 - 0 V |
| Номинальное управляющее напряжение питания Us при постоянном токе | 24 - 24 V |
| Тип напряжения для приведения в действие | DC |
| Номинальная рабочая мощность при AC-3, 230 В, 3-фазная | 3 kW |
| Номинальная рабочая мощность при AC-3, 400 В | 5.5 kW |
| Номинальная мощность, 460 В, 60 Гц, 3-фазная | 0 kW |
| Номинальная мощность, 575 В, 60 Гц, 3-фазная | 0 kW |
| Номинальный рабочий ток Ie | 11.3 A |
| Номинальный рабочий ток при AC-3, 400 В | 12 A |
| Настройка тока расцепителя перегрузки | 8 - 12 A |
| Номинальный условный ток короткого замыкания, тип 1, 480 Y / 277 В | 0 A |
| Номинальный условный ток короткого замыкания, тип 1, 600 Y / 347 В | 0 A |
| Номинальный условный ток короткого замыкания, тип 2, 230 В | 0 A |
| Номинальный условный ток короткого замыкания, тип 2, 400 В | 0 A |
| Количество вспомогательных контактов как нормально разомкнутый контакт | |
| Количество вспомогательных контактов как нормально замкнутый контакт | |
| Температура окружающей среды, верхний рабочий предел | 60 °C |
| Защита от перегрузки с температурной компенсацией | Да |
| Класс выпуска | CLASS 10 |
| Тип электрического подключения главной цепи | Screw connection |
| Тип электрического соединения для цепи вспомогательного и управляющего тока | Screw connection |
| Возможна установка на рейку | Да |
| С трансформатором | Нет |
| Количество командных позиций | |
| Подходит для аварийной остановки | Нет |
| Класс координации в соответствии с МЭК 60947-4-3 | Class 1 |
| Количество световых индикаторов | |
| Возможен внешний сброс | Нет |
| С предохранителем | Нет |
| Степень защиты (IP) | IP20 |
| Степень защиты (NEMA) | Other |
| Поддержка протокола для TCP / IP | Нет |
| Протокол поддержки PROFIBUS | Нет |
| Поддержка протокола для CAN | Нет |
| Поддержка протокола для INTERBUS | Нет |
| Поддержка протокола для ASI | Нет |
| Поддержка протокола для MODBUS | Нет |
| Поддержка протокола для Data-Highway | Нет |
| Поддержка протокола для DeviceNet | Нет |
| Поддержка протокола для SUCONET | Нет |
| Поддержка протокола для LON | Нет |
| Протокол поддержки PROFINET IO | Нет |
| Протокол поддержки PROFINET CBA | Нет |
| Протокол поддержки для SERCOS | Нет |
| Протокол поддержки для Foundation Fieldbus | Нет |
| Поддержка протокола EtherNet / IP | Нет |
| Поддержка протокола безопасности интерфейса AS на рабочем месте | Нет |
| Поддержка протокола для DeviceNet Safety | Нет |
| Протокол поддержки INTERBUS-Safety | Нет |
| Поддержка протокола для PROFIsafe | Нет |
| Поддержка протокола для SafetyBUS p | Нет |
| Поддержка протокола для других систем шин | Нет |
| Ширина | 90 mm |
| Высота | 180 mm |
| Глубина | 95 mm |
5. Апробации
| Стандарты на продукцию | UL60947-4-1A; CSA-C22.2 No. 14-10; IEC60947-4-1; CE marking |
| UL File No. | E123500 |
| UL Категория Контроль № | NKJH |
| CSA File No. | 12528 |
| CSA Class No. | 3211-24 |
| Сертификация Северной Америки | UL listed, CSA certified |
| Специально разработан для Северной Америки | Нет |
