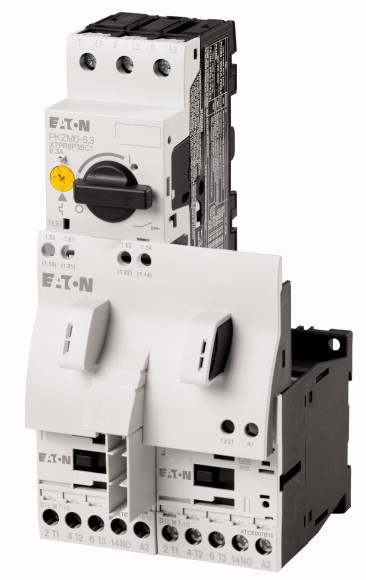

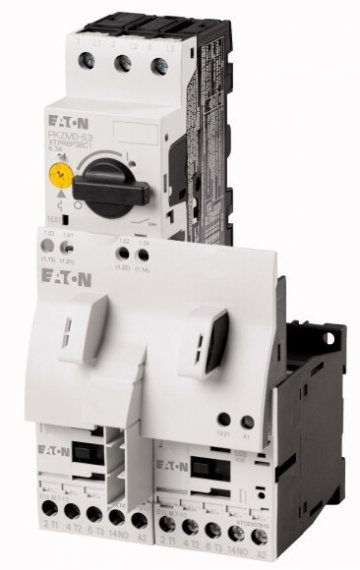

Eaton Сборка реверсивного пуска, 1А, 24В MSC-R-1-M7(24VDC)

Основное устройство

MSC

Примечание

Подходит также для двигателей класса эффективности IE3.Устройства, совместимые с IE3, обозначаются логотипом на упаковке.

Подключение к SmartWire-DT

нет

Параметры двигателя

Расчетная рабочая мощность [P]AC-3380 В 400 В 415 В [P]

0.25 кВт

Расчетный рабочий токAC-3380 В, 400 В, 415 В [Ie]

0.8 A

Расчетный ток короткого замыкания 380 - 415 В [Iq]

150 кА

диапазон установки

Диапазон установок расцепителей перегрузки [Ir]

0.63 - 1 A

Тип координации

Тип координации "1"Тип координации "2"

Графические условные обозначения

Управляющее напряжение

24 V DC

постоянное напряжение

Автоматы защиты двигателей

PKZM0-1 Тип

Силовой контактор

DILM7-01(...) Тип

Набор проводов для прямого пускателяМеханический модуль перемычки и электрический контактный модуль

PKZM0-XRM12 Тип

Указания

Реверсивные пускатели (комплектные устройства) состоит из автомата защиты двигателей PKZM0 и двух силовых контакторов DILM.При монтаже пускателей до 12 А на DIN рейке без адаптеров на DIN рейке устанавливается только автомат защиты двигателей. Контакторы механически крепятся посредством соединительного модуля.Управляющие провода: до 6 проводов с наружным диаметром до 2,5 мм или 4 провода с наружным диаметром до 3,5 мм.Начиная с 16 A автоматы защиты двигателей и контакторы монтируются на адаптер для установки на DIN рейку.Соединение линий главного тока между PKZ и контактором производится через электрический контактный модуль.Комплектные устройства с механической блокировкой, пускатели до 12 A также имеют электрическую блокировку.При использовании вспомогательного контакта DILA-XHIT… (￫ 101042) вставные электрические соединители можно вынимать без снятия установленного сверху вспомогательного контакта.Дополнительная информацияСтраницаТехнические характеристики PKZM0￫ PKZM0Дополнительное оснащение PKZ￫ 072896Технические характеристики DILM￫ DILMПрочие управляющие напряжения￫ 276537Дополнительное оснащение DILM￫ 281199

Общая информация

Стандарты и предписания

IEC/EN 60947-4-1, VDE 0660UL 508 (по запросу)CSA C 22.2 № 14 (по запросу)

Установочное положение

Цепи главного тока

Номинальная устойчивость к импульсу [Uimp]

6000 В перем. тока

Категория перенапряжения / степень загрязнения

III/3

Номинальное напряжение [Ue]

230 - 415 В

Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie]

1 A

другие технические характеристики

Автоматы защиты двигателей PKZM0, PKE

Автомат защиты двигателя PKZM0, см. группу продукции Автоматы защиты двигателей/PKZM0Силовые контакторы DILM, см. группу продукции Силовые контакторыРеле времени DILET, ETR, см. группу продукции "силовые контакторы", "электронные реле времени"

потребляемая мощность

Управляется постоянным током DC [Удержание]

3 W

Опробованные рабочие характеристики

Вспомогательный контактПилотный режимРабота от перем. тока

A600

Вспомогательный контактПилотный режимУправляется постоянным током DC

P300

Вспомогательный контактОбщее применениеПерем. ток (AC)

600 В

Вспомогательный контактОбщее применениеПерем. ток (AC)

15 A

Вспомогательный контактОбщее применениеПост. ток (DC)

250 В

Вспомогательный контактОбщее применениеПост. ток (DC)

1 A

Технические характеристики для подтверждения типа конструкции

Номинальный ток для указания потери мощности [In]

1 A

Потеря мощности на полюс, в зависимости от тока [Pvid]

1.9 W

Потеря мощности оборудования, в зависимости от тока [Pvid]

5.7 W

Статическая потеря мощности, не зависит от тока [Pvs]

2.6 W

Способность отдавать потери мощности [Pve]

0 W

Мин. рабочая температура

-25 °C

Макс. рабочая температура

+55 °C

Проверка конструкции IEC/EN 61439

10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.5 Подъём

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.2 твёрдость материалов и деталей10.2.6 Испытание на удар

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.2 твёрдость материалов и деталей10.2.7 Ярлыки

Требования производственного стандарта выполнены.

10.3 Класс защиты изоляции

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.4 Воздушные промежутки и пути утечки тока

Требования производственного стандарта выполнены.

10.5 Защита от удара электрическим током

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.6 Монтаж оборудования

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.7 Внутренние электрические цепи и соединения

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.8 Подключения проводов, введённых снаружи

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.10 Нагрев

Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.

10.11 Стойкость к коротким замыканиям

Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.

10.12 Электромагнитная совместимость

Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.

10.13 Механическая функция

Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Низковольтные промышленные компоненты (EG000017) / Стартер двигателя / Комбинированный стартер двигателя (EC001037)

Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Load breakout, motor breakout / Motor starter combination (ecl@ss10.0.1-27-37-09-05 [AJZ718013])

Вид моторного стартера

Reversing starter

С расцепителем короткого замыкания

Да

Номинальное управляющее напряжение питания Us при AC 50 Гц

0 - 0 V

Номинальное управляющее напряжение питания Us при 60 Гц переменного тока

0 - 0 V

Номинальное управляющее напряжение питания Us при постоянном токе

24 - 24 V

Тип напряжения для приведения в действие

DC

Номинальная рабочая мощность при AC-3, 230 В, 3-фазная

0.12 kW

Номинальная рабочая мощность при AC-3, 400 В

0.25 kW

Номинальная мощность, 460 В, 60 Гц, 3-фазная

0 kW

Номинальная мощность, 575 В, 60 Гц, 3-фазная

0 kW

Номинальный рабочий ток Ie

0.8 A

Номинальный рабочий ток при AC-3, 400 В

1 A

Настройка тока расцепителя перегрузки

0.63 - 1 A

Номинальный условный ток короткого замыкания, тип 1, 480 Y / 277 В

0 A

Номинальный условный ток короткого замыкания, тип 1, 600 Y / 347 В

0 A

Номинальный условный ток короткого замыкания, тип 2, 230 В

50000 A

Номинальный условный ток короткого замыкания, тип 2, 400 В

50000 A

Количество вспомогательных контактов как нормально разомкнутый контакт

Количество вспомогательных контактов как нормально замкнутый контакт

Температура окружающей среды, верхний рабочий предел

60 °C

Защита от перегрузки с температурной компенсацией

Да

Класс выпуска

CLASS 10

Тип электрического подключения главной цепи

Screw connection

Тип электрического соединения для цепи вспомогательного и управляющего тока

Screw connection

Возможна установка на рейку

Да

С трансформатором

Нет

Количество командных позиций

Подходит для аварийной остановки

Нет

Класс координации в соответствии с МЭК 60947-4-3

Class 2

Количество световых индикаторов

Возможен внешний сброс

Нет

С предохранителем

Нет

Степень защиты (IP)

IP20

Степень защиты (NEMA)

Other

Поддержка протокола для TCP / IP

Нет

Протокол поддержки PROFIBUS

Нет

Поддержка протокола для CAN

Нет

Поддержка протокола для INTERBUS

Нет

Поддержка протокола для ASI

Нет

Поддержка протокола для MODBUS

Нет

Поддержка протокола для Data-Highway

Нет

Поддержка протокола для DeviceNet

Нет

Поддержка протокола для SUCONET

Нет

Поддержка протокола для LON

Нет

Протокол поддержки PROFINET IO

Нет

Протокол поддержки PROFINET CBA

Нет

Протокол поддержки для SERCOS

Нет

Протокол поддержки для Foundation Fieldbus

Нет

Поддержка протокола EtherNet / IP

Нет

Поддержка протокола безопасности интерфейса AS на рабочем месте

Нет

Поддержка протокола для DeviceNet Safety

Нет

Протокол поддержки INTERBUS-Safety

Нет

Поддержка протокола для PROFIsafe

Нет

Поддержка протокола для SafetyBUS p

Нет

Поддержка протокола для других систем шин

Нет

Ширина

90 mm

Высота

180 mm

Глубина

95 mm

Стандарты на продукцию

UL60947-4-1A; CSA-C22.2 No. 14-10; IEC60947-4-1; CE marking

UL File No.

E123500

UL Категория Контроль №

NKJH

CSA File No.

12528

CSA Class No.

3211-24

Сертификация Северной Америки

UL listed, CSA certified

Специально разработан для Северной Америки

Нет
