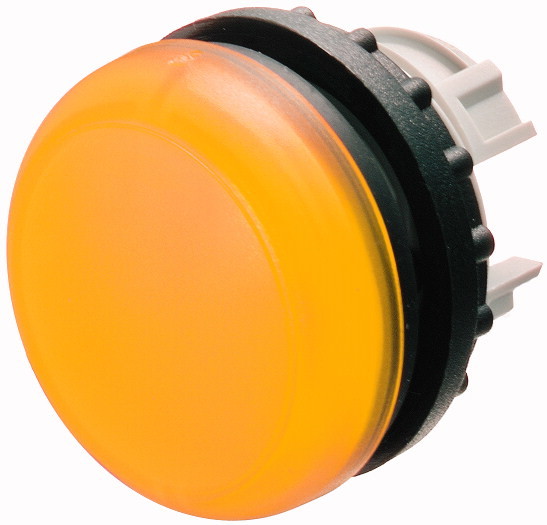

Eaton Сигнальная лампа, скрытая, цвет желтый M22-L-Y
Eaton Сигнальная лампа, скрытая, цвет желтый M22-L-Y
Сигнальная лампа, скрытая, цвет желтый
Купить по низким ценам Eaton Сигнальная лампа, скрытая, цвет желтый M22-L-Y
Описание Eaton Сигнальная лампа, скрытая, цвет желтый M22-L-Y
| Основная функция | Световой индикатор |
| Отдельное устройство/законченное устройство | Отдельное устройство |
| Конструктивное исполнение | плоский |
| Цвет | |
| Линза | желтый |
| Линза | |
| Класс защиты | IP66, IP67, IP69 |
| Подключение к SmartWire-DT | дас разъемами SWD-RMQ |
| Размеры передней панели | 29,7 |
2. Технические характеристики
| Общая информация | |
| Стандарты и предписания | IEC/EN 60947VDE 0660 |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
| Класс защиты | IP66, IP67, IP69 |
| Температура окружающей средыразомкнут | -25 - +70 °C |
| Установочное положение | любая |
| Удароустойчивость | 30Длительность ударного воздействия 11 мсПолусинуссогл. IEC 60068-2-27 g |
| Поперечные сечения соединенияодножильный | 0,5 - 1,5 мм2 |
| Поперечные сечения соединениямногожильный | 0,5 - 1,5 мм2 |
| Классификации перевозки | DNVGLLR |
| Контакты | |
| Номинальная устойчивость к импульсу [Uimp] | 4000 В перем. тока |
| Номинальные выдерживаемые напряжения изоляции [Ui] | 250 В |
| Категория перенапряжения / степень загрязнения | III/3 |
3. Проверка конструкции в соответствии с IEC / EN 61439
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 0 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 0 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 0 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 0 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +70 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | По запросу |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Неприемлемо. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
4. Технические характеристики согласно ETIM 7.0
| Низковольтные промышленные компоненты (EG000017) / Передний элемент для светового индикатора (EC000223) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Command and alarm device / Front element for warning lights (ecl@ss10.0.1-27-37-12-11 [AKF029014]) | |
| Подходит для количества встроенных сигнальных огней | 1 |
| Цветная линза | Yellow |
| Тип строительного объектива | Round |
| Диаметр отверстия | 22,5 mm |
| Ширина открытия | 0 mm |
| Высота открытия | 0 mm |
| С передним кольцом | Да |
| Материал переднего кольца | Plastic |
| Цветное переднее кольцо | Chrome |
| Тип объектива | Flat |
| Степень защиты (IP), передняя сторона | IP67/IP69K |
5. Апробации
| Стандарты на продукцию | IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking |
| UL File No. | E29184 |
| UL Категория Контроль № | NKCR |
| CSA File No. | 012528 |
| CSA Class No. | 3211-03 |
| Сертификация Северной Америки | UL listed, CSA certified |
| Степень защиты | UL/CSA Type 3R, 4X, 12, 13 |
Технические характеристики Eaton Сигнальная лампа, скрытая, цвет желтый M22-L-Y
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Кратность поставки 1
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Кратность поставки 1
