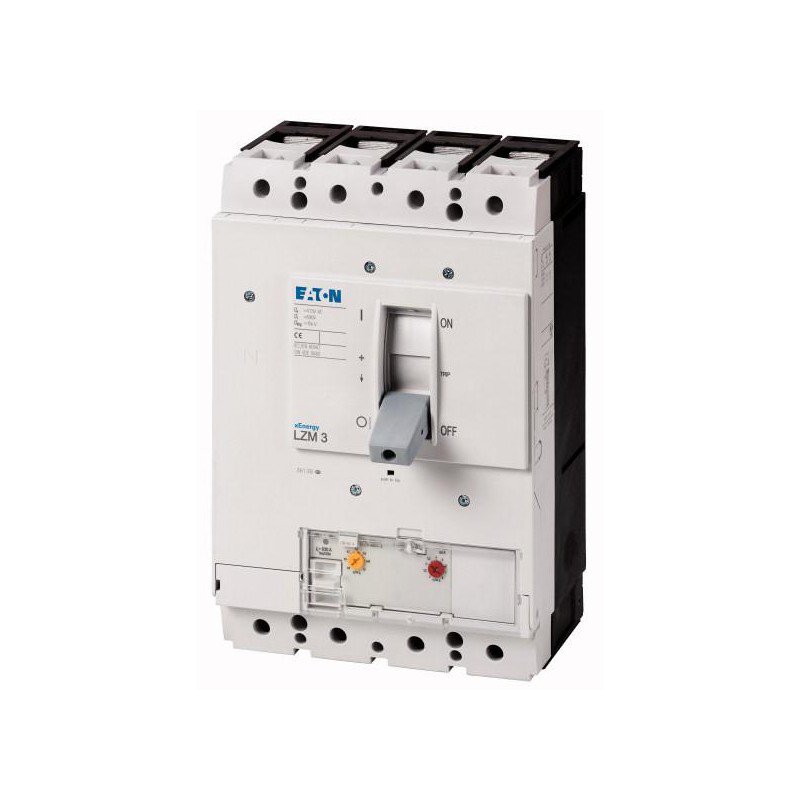

Eaton Автоматический выключатель, 4 полюса, 36 кА, 320 А LZMC3-4-A320-I

Автоматический выключатель, 4 полюса, 36 кА, 320 А

Купить по низким ценам Eaton Автоматический выключатель, 4 полюса, 36 кА, 320 А LZMC3-4-A320-I

Описание Eaton Автоматический выключатель, 4 полюса, 36 кА, 320 А LZMC3-4-A320-I

Ассортимент			Автоматические выключатели
Защитная функция			Защита установок и проводки
Стандарт/сертификат			IEC
Метод монтажа			Фиксированная установка
Техника срабатывания			Термомагнитный расцепитель
Типоразмер			LZM3
Описание			Задание значения в нулевом проводе осуществляется синхронно с заданием значения Ir в наружном проводнике.
Количество полюсов			4-полюсн.
Стандартное оснащение			Винтовое соединение
Коммутационная способность
400/415 В 50/60 Гц	Icu	кА	36
Расчетный рабочий ток = измеренный ток длительной нагрузки
Расчетный рабочий ток = измеренный ток длительной нагрузки	In = Iu	A	320
Нулевой провод	% от длины наружного проводника	A	100
диапазон установки
Расцепитель перегрузки
	Ir	A	250 - 320
наружный проводник	Ir	A	250 - 320
расцепитель короткого замыкания
без задержки	Ii = In x …		6 - 10

Технические характеристики

Общая информация

Стандарты и положения

IEC/EN 60947, VDE 0660

защита от прикосновения

защита от прикосновения пальцами и тыльной стороной кистей рук согласно VDE 0106 часть 100

Стойкость к климатическим воздействиям

Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30

Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27

20 (импульс полусинуса 20 мс)

Безопасное разъединение согласно EN 61140

между вспомогательными контактами и цепями главного тока

В перем. тока

500

Между вспомогательными контактами

В перем. тока

300

установочное положение

вертикально и 90° во всех направлениях
>	с расцепителем токов утечки XFI:
- NZM1, N1, NZM2, N2: вертикально и 90° во всех направлениях
со штекерным разъемом:
- NZM1, N1, NZM2, N2: вертикально, 90° вправо/влево
с выкатным устройством:
- NZM3, N3: вертикально, 90° влево
- NZM4, N4: вертикально
с дистанционным приводом:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: вертикально и 90° во всех направлениях

Направление подвода питания

любая

Класс защиты

Устройство

в зоне блока управления: IP20 (основной вид защиты)

корпус

с рамкой: IP40

с поворотной ручкой с дверной муфтой: IP66

Соединительные клеммы

Тоннельная клемма: IP10
Разделитель фаз и ленточный зажим: IP00

Автоматические выключатели

Расчетный рабочий ток = измеренный ток длительной нагрузки

In = Iu

320

Номинальная устойчивость к импульсу

Uimp

Цепи главного тока

8000

Цепи вспомогательного тока

6000

Номинальное напряжение

В перем. тока

690

Номинальное напряжение

В пост. тока

750

Характеристики действительны для 3-полюсных устройств защиты оборудования с термомагнитным расцепителем NZMN(H)1(2)(3)-A… до 500 A.

Для номинального напряжения переключения через 3 токопровода действует правило:

поправочный коэффициент постоянного тока для значения срабатывания быстрого расцепителя: NZM1: 1,25, NZM2: 1,35, NZM3: 1,45

заданного значения для Ii при постоянном токе DC = заданному значению Ii переменного тока AC/поправочный коэффициент постоянного тока DC

Переключение одного полюса на два токопровода в ряд		Переключение одного полюса на три токопровода в ряд
>		>

Категория перенапряжения / степень загрязнения

III/3

Номинальные выдерживаемые напряжения изоляции

1000

Применение в незаземлённых сетях

690

Коммутационная способность

Расчетный ток короткого замыкания при включении

Icm

240 B 50/60 Гц

Icm

кА

121

400/415 В 50/60 Гц

Icm

кА

440 B 50/60 Гц

Icm

кА

525 B 50/60 Гц

Icm

кА

690 B 50/60 Гц

Icm

кА

Расчетная разрывная способность при коротком замыкании Icn

Icn

Icu согласно IEC/EN 60947 очередность включения O-t-CO

Icu

кА

240 B 50/60 Гц

Icu

кА

400/415 В 50/60 Гц

Icu

кА

440 B 50/60 Гц

Icu

кА

525 B 50/60 Гц

Icu

кА

690 B 50/60 Гц

Icu

кА

Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO

Ics

кА

230 B 50/60 Гц

Ics

кА

400/415 В 50/60 Гц

Ics

кА

440 B 50/60 Гц

Ics

кА

22.5

525 B 50/60 Гц

Ics

кА

690 B 50/60 Гц

Ics

кА

Максимальный входной предохранитель, если ожидаемый ток короткого замыкания в месте установки превышает коммутационную способность автоматического выключателя.

Номинальная устойчивость к токовым нагрузкам при коротком замыкании

t = 0,3 с

Icw

кА

3.3

t = 1 с

Icw

кА

3.3

Категория применения согласно IEC/EN 60947-2

Расчетная включающая и отключающая способность

Расчетный рабочий ток

AC-1

380 B 400 B

500

415 В

500

690 В

500

AC-3

380 B 400 B

320

415 В

320

660 B 690 B

320

Механический срок службы

Переключения

15000

Электрический срок службы

AC-1

400 B 50/60 Гц

Переключения

5000

690 B 50/60 Гц

Переключения

3000

AC-2, AC-3

400 B 50/60 Гц

Переключения

2000

690 B 50/60 Гц

Переключения

2000

макс. частота коммутаций

S/h

Электрические тепловые потери на полюс при Iu относительно макс. номинального тока для данного типоразмера

Для электрических тепловых потерь на полюс данные сведения относятся к макс. номинальному току для данного типоразмера

Общее время отказа при коротком замыкании

мс

< 10

Поперечные сечения соединения

Стандартное оснащение

Винтовое соединение

Провода круглого сечения Cu

Тоннельная клемма

одножильный

мм2

1 x (16 - 185)

Медная шина (ширина x толщина)

мм

Винтовое соединение и подключение с задней стороны

Винтовое соединение

M10

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	In	A	320
Потеря мощности оборудования, в зависимости от тока	span>vid	W	94.0032
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики Eaton Автоматический выключатель, 4 полюса, 36 кА, 320 А LZMC3-4-A320-I

Ширина упаковки 10 см
Высота упаковки 10 см
Глубина упаковки 10 см
Объемный вес 1 кг
Кратность поставки 1

Степень защиты IP20
ГОСТ стандарт да
Назначение для дома
Кол-во полюсов четырехполюсный

Ширина упаковки 10 см
Высота упаковки 10 см
Глубина упаковки 10 см
Объемный вес 1 кг
Кратность поставки 1
Степень защиты IP20
ГОСТ стандарт да
Назначение для дома
Кол-во полюсов четырехполюсный
