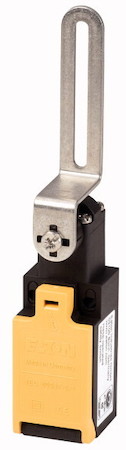

Eaton Концевой выключатель для двери, 2 НЗ , пластик LSR-S02-1-I/TKG

Основная функция

датчик положения
Предохранительные датчики положения

Идентификатор типа

LSR

Ассортимент

Предохранительные концевые выключатели открывания двери

Класс защиты

IP65

оснащение

Законченное устройство

Температура окружающей среды

-25 - +70 °C

Контрольные знаки

Назначение контактов

Разм. = размыкающий контакт

2 разм.

Указание

 = защитная функция посредством принудительного размыкания согласно IEC/EN 60947-5-1.

графические условные обозначения

Ход контакта
? = контакт закрыт
? = контакт открыт

корпус

пластик

Способ подключения

Винтовая клемма

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Общая информация

Стандарты и положения

IEC/EN 60947

Стойкость к климатическим воздействиям

Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78,
Влажный нагрев, цикличный, в соответствии с IEC 60068-2-30

Температура окружающей среды

-25 - +70 °C

установочное положение

любая

Класс защиты

IP65

Поперечные сечения соединенияодножильный

1 x (0,75 - 2,5)
2 x (0,75 - 1,5) мм²

Поперечные сечения соединениятонкопроволочный с оконечной муфтой

1 x (0,5 - 1,5)
2 x (0,5 - 1,5) мм²

Точность воспроизведения

± 0.02 мм

Контакты/коммутационная способность

Номинальная устойчивость к импульсу [U_imp]

6000 В перем. тока

Номинальные выдерживаемые напряжения изоляции [U_i]

500 В

Расчетный рабочий ток [I_e]AC-1524 В [I_e]

6 A

Расчетный рабочий ток [I_e]AC-15220 В 230 В 240 В [I_e]

6 A

Расчетный рабочий ток [I_e]AC-15380 В 400 В 415 В [I_e]

4 A

Расчетный рабочий ток [I_e]DC-13 24 В [I_e]

3 A

Расчетный рабочий ток [I_e]DC-13 110 В [I_e]

0.8 A

Расчетный рабочий ток [I_e]DC-13 220 В [I_e]

0.3 A

Частота сети

макс. 400 Гц

Стойкость к коротким замыканиям согласно IEC/EN 60947-5-1макс. предохранитель

6 A gG/gL

условный ток короткого замыкания

1 кА

Механические размеры

Механический срок службы [Переключения]

1 x 10⁶

Удароустойчивость (импульс полусинуса 20 мс)Стандартный контакт

25 g

частота приведения в действие [Переключения/ч]

≦ 1800

BAUARTNACHWEIS NACH IEC/EN 61439

Технические характеристики для подтверждения типа конструкции

Номинальный ток для указания потери мощности [I_n]

6 A

Потеря мощности на полюс, в зависимости от тока [P_vid]

0.13 W

Потеря мощности оборудования, в зависимости от тока [P_vid]

0 W

Статическая потеря мощности, не зависит от тока [P_vs]

0 W

Способность отдавать потери мощности [P_ve]

0 W

Мин. рабочая температура

-25 °C

Макс. рабочая температура

+70 °C
