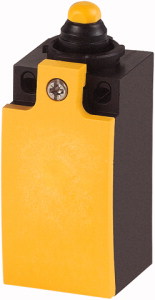

Eaton Концевой выключатель с электронным модулем , 1НО Plus1 НЗ LSE-11

Основная функция

датчик положения
Предохранительные датчики положения

Идентификатор типа

LSE

Ассортимент

Датчик положения с электронной регулировкой точки коммутации

Класс защиты

IP66, IP67

оснащение

Базовое устройство, возможно расширение

Температура окружающей среды

-25 - +70 °C

Описание

оптическая индикация состояния
сопоставимо с функцией принудительного размыкания
При высоком уровне помех устройство переходит в безопасное состояние.
допущено для использования в схемах коммутации, имеющих отношение к обеспечению безопасности.
условно устойчив к коротким замыканиям
после сброса включить заново
индивидуальная настройка точки коммутации

Контрольные знаки

Назначение контактов

Замык. = замыкающий контакт

1 замык

Разм. = размыкающий контакт

1 разм.

графические условные обозначения

Ход контакта
? = контакт закрыт
? = контакт открыт

Номинальное напряжение [U_e]

12 - 30 В пост. тока

Цвет

Крышка корпуса

желтый

Крышка корпуса

корпус

пластик

Способ подключения

Зажим Cage-Clamp

указания

Cage Clamp - зарегистрированная торговая марка фирмы WAGO Kontakttechnik GmbH, 32432 Minden.
Принадлежности для соединения Cage-Clamp фирмы Wago: вставная перемычка, серая, номер Wago для заказа: 264-402

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Общая информация

Стандарты и положения

IEC/EN 60947
EN 61000-4

Стойкость к климатическим воздействиям

Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78,
Влажный нагрев, цикличный, в соответствии с IEC 60068-2-30

Температура окружающей среды

-25 - +70 °C

установочное положение

любая

Класс защиты

IP66, IP67

Поперечные сечения соединенияодножильный

1 x (0,5 - 2,5) мм²

Поперечные сечения соединениятонкопроволочный с оконечной муфтой

1 x (0,5 - 1,5) мм²

Точность воспроизведения

± 0.02 мм

Электропитание

Номинальное напряжение [U_e]

12 - 30 В пост. тока

Расчетный рабочий ток [I_e]12 В [I_e]

0.015 A

Расчетный рабочий ток [I_e]24 В [I]

18 мА

Расчетный рабочий ток [I_e]30 В [I]

0.019 A

Контакты/коммутационная способность

Категория перенапряжения / степень загрязнения

III/3

Расчетный рабочий ток [I_e]DC-13 24 В [I_e]

0.2 A

Механические размеры

Механический срок службы [Переключения]

3 x 10⁶

указания

(электронный)

Температура прикосновения к рукоятке приводного вращательного механизма

≦ 100 °C

Удароустойчивость (импульс полусинуса 20 мс)Базовое устройство

30 g

частота приведения в действие [Переключения/ч]

≦ 3000

Точка коммутации

0,5 - 5,5 мм, с возможностью регулировки

Гистерезис

0.4 мм

Разрешение

0.04 мм

Привод

механическийСила нажатия начала/конца хода

3,5/8,0 N

механическийМоменты нажатия поворотных приводов

0.2 Нм

механическиймакс. начальная скорость при кулачках по DIN

1/0,5 м/с

механическийуказания

при угле активации ? = 0°/30°

Электромагнитная совместимость (ЭМС)

Электростатическая разрядка (IEC EN 61000-4-2, уровень 3, ESD)Выход воздуха

8 кВ

Электростатическая разрядка (IEC EN 61000-4-2, уровень 3, ESD)Разряд контакта

4 кВ

электромагнитные поля (RFI), согласно IEC EN 61000-4-3

10 V/m

Импульсное напряжение (IEC/EN 61000-4-4, уровень 3)Кабель питания

2 кВ

Импульсное напряжение (IEC/EN 61000-4-4, уровень 3)Сигнальные провода

2 кВ

Мощные импульсы (скачок напряжения) (IEC/EN 61000-4-5)

0,5 кВ

Впуск согласно IEC/EN 61000-4-6

10 В

BAUARTNACHWEIS NACH IEC/EN 61439

Технические характеристики для подтверждения типа конструкции

Номинальный ток для указания потери мощности [I_n]

0.2 A

Потеря мощности на полюс, в зависимости от тока [P_vid]

0.15 W

Потеря мощности оборудования, в зависимости от тока [P_vid]

0 W

Статическая потеря мощности, не зависит от тока [P_vs]

0.4 W

Способность отдавать потери мощности [P_ve]

0 W

Мин. рабочая температура

-25 °C

Макс. рабочая температура

+70 °C
