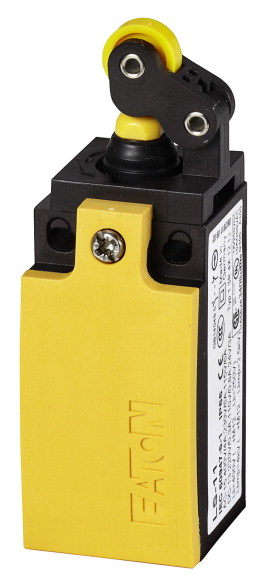

Eaton Концевой выключатель, 1НОPlus1НЗ, короткий ролик LS-11D/LS

Основная функция

датчик положения
Предохранительные датчики положения

Идентификатор типа

LS(M)-…

Ассортимент

Рычаг с роликом

Класс защиты

IP66, IP67

оснащение

Законченное устройство

Температура окружающей среды

-25 - +70 °C

Описание

короткой

Назначение контактов

Замык. = замыкающий контакт

1 замык

Разм. = размыкающий контакт

1 разм.

Указание

 = защитная функция посредством принудительного размыкания согласно IEC/EN 60947-5-1.

графические условные обозначения

Ход контакта
? = контакт закрыт
? = контакт открыт

Принудительное размыкание (ZW)

да

Цвет

Крышка корпуса

желтый

Крышка корпуса

корпус

пластик

Способ подключения

Зажим Cage-Clamp

указания

Cage Clamp - зарегистрированная торговая марка фирмы WAGO Kontakttechnik GmbH, 32432 Minden.
Принадлежности для соединения Cage-Clamp фирмы Wago: вставная перемычка, серая, номер Wago для заказа: 264-402

указания

Управляющая головка переставляется на каждые 90°, что позволяет обеспечить настройку на вышеуказанное направление начала движения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Общая информация

Стандарты и положения

IEC/EN 60947

Стойкость к климатическим воздействиям

Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78,
Влажный нагрев, цикличный, в соответствии с IEC 60068-2-30

Температура окружающей среды

-25 - +70 °C

установочное положение

любая

Класс защиты

IP66, IP67

Поперечные сечения соединенияодножильный

1 x (0,5 - 2,5) мм²

Поперечные сечения соединениятонкопроволочный с оконечной муфтой

1 x (0,5 - 1,5) мм²

Точность воспроизведения

± 0.15 мм

Контакты/коммутационная способность

Номинальная устойчивость к импульсу [U_imp]

4000 В перем. тока

Номинальные выдерживаемые напряжения изоляции [U_i]

400 В

Категория перенапряжения / степень загрязнения

III/3

Расчетный рабочий ток [I_e]AC-1524 В [I_e]

6 A

Расчетный рабочий ток [I_e]AC-15220 В 230 В 240 В [I_e]

6 A

Расчетный рабочий ток [I_e]AC-15380 В 400 В 415 В [I_e]

4 A

Расчетный рабочий ток [I_e]DC-13 24 В [I_e]

3 A

Расчетный рабочий ток [I_e]DC-13 110 В [I_e]

0.6 A

Расчетный рабочий ток [I_e]DC-13 220 В [I_e]

0.3 A

Надёжность управляющей системыпри 24 В пост. тока/5 мА [H_F]

< 10^-7, < 1 отказа на 10⁷ соединений Частота отказов

Надёжность управляющей системыпри 5 В пост. тока/1 мА [H_F]

< 5 x 10^-6, < 1 отказа на 5 x 10⁶ соединений Частота отказов

Частота сети

макс. 400 Гц

Стойкость к коротким замыканиям согласно IEC/EN 60947-5-1макс. предохранитель

6 A gG/gL

условный ток короткого замыкания

1 кА

Механические размеры

Механический срок службы [Переключения]

8 x 10⁶

Удароустойчивость (импульс полусинуса 20 мс)Стандартный контакт

25 g

частота приведения в действие [Переключения/ч]

≦ 6000

Привод

механическийСила нажатия начала/конца хода

1,0/8,0 N

механическийМоменты нажатия поворотных приводов

0.2 Нм

механическиймакс. начальная скорость при кулачках по DIN

1 м/с

механическийуказания

при угле активации ? = 30°/45°

BAUARTNACHWEIS NACH IEC/EN 61439

Технические характеристики для подтверждения типа конструкции

Номинальный ток для указания потери мощности [I_n]

6 A

Потеря мощности на полюс, в зависимости от тока [P_vid]

0.17 W

Потеря мощности оборудования, в зависимости от тока [P_vid]

0 W

Статическая потеря мощности, не зависит от тока [P_vs]

0 W

Способность отдавать потери мощности [P_ve]

0 W

Мин. рабочая температура

-25 °C

Макс. рабочая температура

+70 °C
