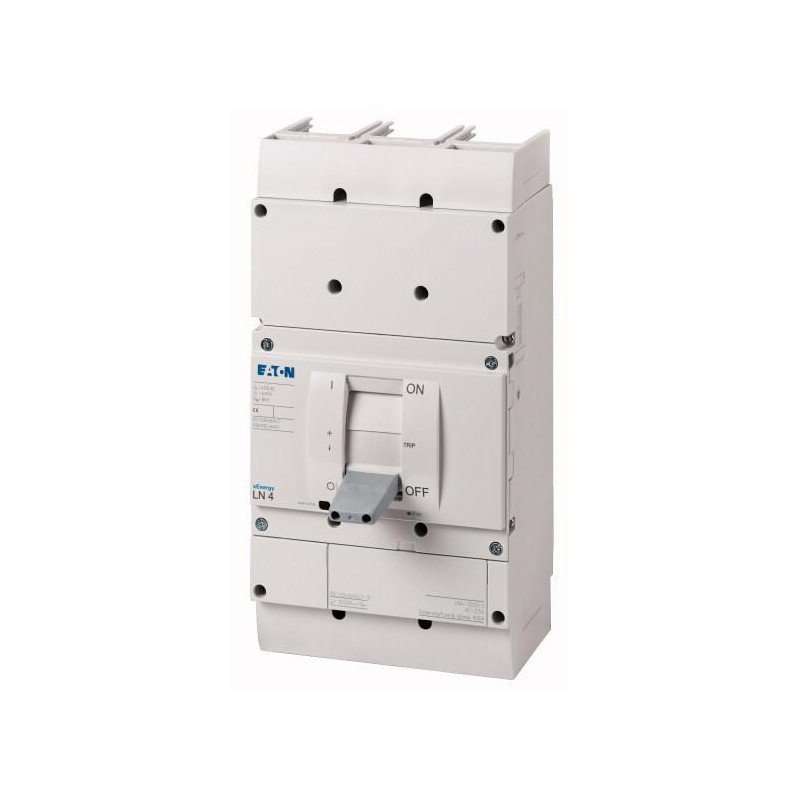

Eaton Выключатель-разъединитель 1600А, 3 полюса, 3 положения LN4-1600-I

Выключатель-разъединитель 1600А, 3 полюса, 3 положения

Купить по низким ценам Eaton Выключатель-разъединитель 1600А, 3 полюса, 3 положения LN4-1600-I

Описание Eaton Выключатель-разъединитель 1600А, 3 полюса, 3 положения LN4-1600-I

Ассортимент			Силовые разъединители
Защитная функция			Силовые разъединители / главные выключатели
Стандарт/сертификат			IEC
Метод монтажа			Фиксированная установка
Типоразмер			N4
Описание			Свойства главного переключателя, включая необходимость согласно IEC/EN 60204 и VDE 0113. Характеристики разъединителей согласно IEC/EN 60947-3 и VDE 0660. Защита от прикосновения согласно VDE 0160 часть 100.
Количество полюсов			3-полюсн.
Стандартное оснащение			Винтовое соединение
Коммутационные положения			I, +, 0
Расчетный рабочий ток = измеренный ток длительной нагрузки	I_n = I_u	A	1600
Защита от короткого замыкания макс. предохранитель gL		A gL	1600

Технические характеристики

Общая информация
Стандарты и положения			IEC/EN 60947, VDE 0660
защита от прикосновения			защита от прикосновения пальцами и тыльной стороной кистей рук согласно DIN EN 50274/VDE 0106, часть 263
Стойкость к климатическим воздействиям			Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды
Температура окружающей среды, хранение		°C	- 40 - + 70
Эксплуатация		°C	-25 - +70
Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27		g	15 (импульс полусинус 11 мс)
Безопасное разъединение согласно EN 61140
между вспомогательными контактами и цепями главного тока		В перем. тока	500
Между вспомогательными контактами		В перем. тока	300
установочное положение
Направление подвода питания			любая
Класс защиты
Устройство			в зоне блока управления: IP20 (основной вид защиты)
корпус			с рамкой: IP40 с поворотной ручкой с дверной муфтой: IP66
Соединительные клеммы			Тоннельная клемма: IP10 Разделитель фаз и ленточный зажим: IP00
Силовые разъединители
Номинальная устойчивость к импульсу	U_imp
Цепи главного тока		В	8000
Цепи вспомогательного тока		В	6000
Номинальное напряжение	U_e	В перем. тока	690
Расчетная частота эксплуатации	f	Гц	50/60
Расчетный рабочий ток = измеренный ток длительной нагрузки	I_n = I_u	A	1600
Категория перенапряжения / степень загрязнения			III/3
Номинальные выдерживаемые напряжения изоляции	U_i	В	1000
Прочие технические характеристики (каталог для перелистывания)			Грузики Температурная характеристика, дерейтинг Потери эффективной мощности
Расчетный ток короткого замыкания при включении
690 B 50/60 Гц	I_cm	кА	53
Номинальная устойчивость к токовым нагрузкам при коротком замыкании
t = 0,3 с	I_cw	кА	25
t = 1 с	I_cw	кА	25
условный расчетный ток короткого замыкания
с входным предохранителем		A gG/gL	N4-630…1600: 2 x 800
400/415 В		кА	100
690 В		кА	80
с поствключённым предохранителем		A gG/gL	N4-630…1600: 2 x 800
400/415 В		кА	100
690 В		кА	80
Расчетная включающая и отключающая способность
Расчетный рабочий ток	I_e	A
AC-22/23A
415 В	I_e	A	1600
690 В	I_e	A	1600
Механический срок службы	Переключения		10000
макс. частота коммутаций		S/h	60
Электрический срок службы
AC-1
400 B 50/60 Гц	Переключения		3000
415 B 50/60 Гц	Переключения		3000
690 B 50/60 Гц	Переключения		2000
AC-3
400 B 50/60 Гц	Переключения		2000
415 B 50/60 Гц	Переключения		2000
690 B 50/60 Гц	Переключения		1000
Поперечные сечения соединения
Стандартное оснащение			Винтовое соединение
Опциональное дополнительное оснащение			Тоннельные клеммы Подключение с задней стороны Соединение плоского провода
Медные провода, медные кабели
Тоннельная клемма
многожильный		мм²
4 отверстие		мм²	4 x (50 - 240)
Винтовое соединение и подключение с задней стороны
непосредственно на переключателе
многожильный		мм²	1 x (120 - 185) 4 x (50 - 185)
Панель модуля
1 отверстие	мин.	мм²	1 x (185 - 240)
1 отверстие	макс.	мм²	2 x (70 - 185)
Панель модуля
2 отверстие	мин.	мм²	4 x 50
2 отверстие	макс.	мм²	4 x (35 - 185)
Расширение ширины подключения		мм²
Расширение ширины подключения		мм²	4 x 300 6 x (95 - 240)
Ал. провода, ал. кабели

многожильный		мм²
4 отверстие		мм²	4 x (50 - 240)
Винтовое соединение и подключение с задней стороны
непосредственно на переключателе
многожильный		мм²	1 x (120 - 185) 4 x (50 - 185)
Панель модуля
1 отверстие	мин.	мм²	1 x (185 - 240)
1 отверстие	макс.	мм²	2 x (70 - 185)
Панель модуля
2 отверстие	мин.	мм²	4 x 50
2 отверстие	макс.	мм²	4 x (35 - 185)
Расширение ширины подключения		мм²
Расширение ширины подключения		мм²	2 x 240 6 x (70 - 240)
Медная полоса (количество сегментов x ширина x толщина сегмента)
Клемма подключения плоского кабеля простая
	мин.	мм	6 x 16 x 0,8
	макс.	мм	(2 x) 10 x 32 x 1,0
Панель модуля
1 отверстие		мм	(2 x) 10 x 50 x 1.0
Винтовое соединение и подключение с задней стороны
Медная полоса, перфорированная	мин.	мм	(2 x) 10 x 50 x 1,0
Медная полоса, перфорированная	макс.	мм	(2 x) 10 x 50 x 1,0
Расширение ширины подключения		мм	(2 x) 10 x 80 x 1.0
Медная шина (ширина x толщина)	мм
Винтовое соединение и подключение с задней стороны
Винтовое соединение			M10
непосредственно на переключателе
	мин.	мм	25 x 5
	макс.	мм	2 x (50 x 10)
Панель модуля
1 отверстие	мин.	мм	25 x 5
1 отверстие	макс.	мм	2 x (50 x 10)
Панель модуля
2 отверстие		мм	2 x (50 x 10)
Расширение ширины подключения		мм
Расширение ширины подключения	мин.	мм	60 x 10
Расширение ширины подключения	макс.	мм	2 x (80 x 10)

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	1600
Потеря мощности оборудования, в зависимости от тока	sub>vid	W	284.16
Мин. рабочая температура		°C	-25
Макс. рабочая температура		°C	70
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики Eaton Выключатель-разъединитель 1600А, 3 полюса, 3 положения LN4-1600-I

Ширина упаковки 10 см
Высота упаковки 10 см
Глубина упаковки 10 см
Объемный вес 1 кг
Кратность поставки 1

ГОСТ стандарт да
Тип расцепления B
Кол-во полюсов трехполюсный
Ток Ампер 1600

Ширина упаковки 10 см
Высота упаковки 10 см
Глубина упаковки 10 см
Объемный вес 1 кг
Кратность поставки 1
ГОСТ стандарт да
Тип расцепления B
Кол-во полюсов трехполюсный
Ток Ампер 1600
