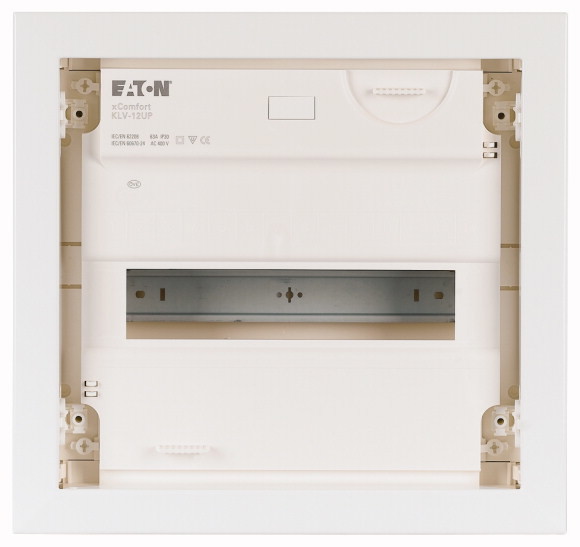

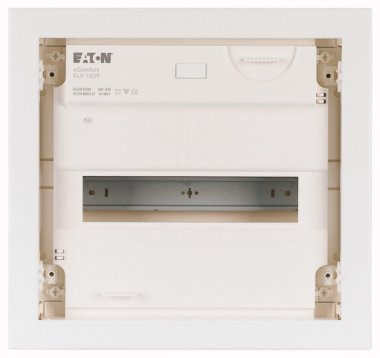

Eaton Компактный щит, встраиваемое исполнение, 1 ряд, белая пластиковая дверь KLV-12UPS-SF

Компактный щит, встраиваемое исполнение, 1 ряд, белая пластиковая дверь

Купить по низким ценам Eaton Компактный щит, встраиваемое исполнение, 1 ряд, белая пластиковая дверь KLV-12UPS-SF

Описание Eaton Компактный щит, встраиваемое исполнение, 1 ряд, белая пластиковая дверь KLV-12UPS-SF

Функция продукции	Монтажная распределительная панель
Ассортимент	Компактная распределительная панель KLV
Конструктивное исполнение	Монтаж в вырез на передней панели
Место установки	В помещении
Вид инсталляции	Монтаж в вырез на передней панели
Дверь/откидная заслонка	Белый
Класс защиты	IP30
Цвет	Белый
Модульные держатели	Монтажный профиль
Крышка для защиты от прикосновения	пластик
Серии [Количество]	1
Установочные места в каждом ряду	12
Описание	IP30Класс защиты IIПластмассовый корпус с дверью из листовой стали белый (RAL 9016)
Ввод проводки	Вводы проводки вверху и внизу, боковая стена, задняя стена
Клеммы, тип конструкции PE- и N	Винтовые клеммы
Клеммы PE и N [Количество x сечение]	PE: 13 x (0,75 - 16)N: 13 x (0,75 - 16) мм2
Комплект поставки	Поддон для стенкиДверь/рамаШина крепления прибораПередняя крышкаНулевые клеммы и клеммы защитного проводника с винтовой техникойНивелир для выравниванияВыравнивание штукатурки 3D с регулировкой глубины установки до 18 ммКабельный держательНакладки для нагелейРуководство по монтажуЛисток с надписью

2. Технические характеристики

Общая информация
Стандарты и предписания	IEC/EN 62208, IEC/EN 60670-24
RoHS (в соответствии с директивой ЕС 2002/95/EG Европейского Парламента и Совета)	соответствующий
Температура окружающей среды	-5 - +40 °C
Класс защиты	IP30
Класс защиты	Класс защиты II (полностью изолированный)
Номинальное напряжение [Ue]	400 В перем. тока
Номинальная частота [f]	50 Гц
материал
Материал	Полистирол (пластик)Листовая сталь, с порошковым покрытием
Цвет	белый (RAL 9016)
Свойства материалов
МеханическийУдарная прочность	IK05

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 20 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Отдельный корпус, скрытый монтаж [PV]	13 W
Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 35 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Отдельный корпус, скрытый монтаж [PV]	21 W
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	650 °C, Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	Не имеет значения для установки в закрытом помещении.
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения для корпуса без подъёмника.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	IK05
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	IP30
10.4 Воздушные промежутки и пути утечки тока	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.5 Защита от удара электрическим током	Класс защиты 2, поэтому не имеет значения.
10.6 Монтаж оборудования	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Ui = 400 В перем. тока
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	4 кВ
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Требования производственного стандарта выполнены.
10.10 Нагрев	Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.13 Механическая функция	Требования производственного стандарта выполнены.

4. Технические характеристики согласно ETIM 7.0

Распределительные щиты (EG000023) / Малые распределительные щиты (EC000214)
Электротехника, электроника, системы автоматизации / Электроустановки, электромонтажные материалы / Малые распределительные щиты / Small distribution board (ecl@ss10.0.1-27-14-24-09 [ACN387011])
Способ крепления	Flush mounted (plaster)
Количество рядов	1
Ширина в количестве модульных расстояний	12
Тип покрытия	Door
Модель обложки	With notch
Прозрачная крышка / дверь	Нет
Материал корпуса	Plastic
Высота	340 mm
Ширина	360 mm
Глубина	100 mm
Встроенная глубина	88 mm
Внутренняя глубина	75 mm
На DIN-рейку	Да
С монтажной панелью	Нет
Возможно расширение	Да
EMC-версия	Да
Цвет	White
RAL-номер	9016
Степень защиты (IP)	IP30
С замком	Нет
Тип закрытия	Other

Технические характеристики Eaton Компактный щит, встраиваемое исполнение, 1 ряд, белая пластиковая дверь KLV-12UPS-SF

Ширина упаковки 10 см
Высота упаковки 10 см
Глубина упаковки 10 см
Объемный вес 1 кг
Кратность поставки 1

Способ установки Встраиваемый
Степень защиты IP30
Монтаж Внутренний
Материал Пластиковые

Ширина упаковки 10 см
Высота упаковки 10 см
Глубина упаковки 10 см
Объемный вес 1 кг
Кратность поставки 1
Способ установки Встраиваемый
Степень защиты IP30
Монтаж Внутренний
Материал Пластиковые
