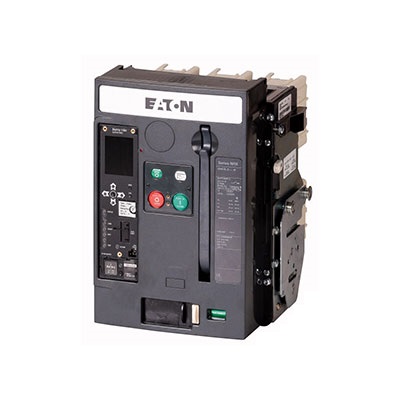

Eaton Воздушный автоматический выключатель, 3П, 1600А, 65кА, LI , выкатной IZMX16H3-V16W-1
Воздушный автоматический выключатель, 3П, 1600А, 65кА, LI , выкатной
Купить по низким ценам Eaton Воздушный автоматический выключатель, 3П, 1600А, 65кА, LI , выкатной IZMX16H3-V16W-1
Описание Eaton Воздушный автоматический выключатель, 3П, 1600А, 65кА, LI , выкатной IZMX16H3-V16W-1
Технические характеристики
| Общая информация | |||
Температура окружающей среды | |||
Хранение | ? | °C | -20 - +70 |
Температура окружающей среды | °C | -20 - +70 | |
категория применения | B | ||
Класс защиты | IP31 с уплотнителем двери, IP55 с защитным кожухом | ||
Направление подвода питания | любая | ||
| Цепи главного тока | |||
Расчетный рабочий ток = измеренный ток длительной нагрузки | In = Iu | A | 1600 |
Измеренный ток длительной нагрузки при 50 °C | Iu | A | 1500 |
Измеренный ток длительной нагрузки при 60 °C | Iu | A | 1400 |
Измеренный ток длительной нагрузки при 70 °C | Iu | A | 1350 |
Номинальная устойчивость к импульсу | Uimp | В перем. тока | 12000 |
Номинальное напряжение | Ue | В перем. тока | 690 |
Use in IT electrical power networks up to | U | V | 440 |
Категория перенапряжения / степень загрязнения | III/3 | ||
Номинальные выдерживаемые напряжения изоляции | Ui | В | 1000 |
| Коммутационная способность | |||
Расчетный ток короткого замыкания при включении | Icm | ||
до 440 В 50/60 Гц | Icm | кА | 145 |
до 690 В 50/60 Гц | Icm | кА | 88 |
Номинальная устойчивость к токовым нагрузкам при коротком замыкании 50/60 Гц | |||
t = 1 с | Icw | кА | 42 |
Расчетная разрывная способность при коротком замыкании Icn | Icn | ||
IEC/EN 60947 очередность включения Icu O-t-CO | |||
до 240 В 50/60 Гц | Icu | кА | 85 |
до 440 В 50/60 Гц | Icu | кА | 66 |
до 690 В 50/60 Гц | Icu | кА | 42 |
IEC/EN 60947 очередность включения Ics O-t-CO-t-CO | |||
до 240 В 50/60 Гц | Ics | кА | 50 |
до 440 В 50/60 Гц | Ics | кА | 50 |
до 690 В 50/60 Гц | Ics | кА | 42 |
Время переключения | |||
Время включения на включающую катушку | мс | 30 | |
Общее время отключения через расцепитель рабочих токов | мс | 30 | |
Общее время отключения через расцепитель минимального напряжения | мс | 50 | |
| |||
Общее время отключения при расцеплении короткого замыкания без задержки (вплоть до полного гашения электрической дуги) | мс | 27 | |
срок службы | Замыкающий контакт | ||
Механический срок службы | Циклы переключения (ВКЛ./ВЫКЛ.) | 12500 | |
Механический срок службы с техобслуживанием | Циклы переключения (ВКЛ./ВЫКЛ.) | 25000. | |
Электрический срок службы | Циклы переключения (ВКЛ./ВЫКЛ.) | 10000 | |
Электрический срок службы с техобслуживанием | Циклы переключения (ВКЛ./ВЫКЛ.) | 20000. | |
максимальная частота коммутаций | Переключения/ч | 60 | |
Потеря мощности для расчетного тока при In | |||
Выдвижной вариант монтажа (выключатель с кассетой) | W | 320 | |
| Вес | |||
Выдвижной вариант монтажа | |||
3-полюсн. | кг | 28 | |
Пустая кассета | |||
3-полюсн. | кг | 18 | |
| Поперечные сечения соединения | |||
медная шина | |||
Выдвижной вариант монтажа | |||
черный | мм | 2 x 5 x 100 | |
| При этом речь идёт о значениях, используемых в собственном оборудовании. Значения зависят от температуры, преобладающей вокруг переключателя, от класса защиты (IP), от высоты установки, от заделки и иногда от искусственной вентиляции. Таким образом, в зависимости от индивидуальной концепции оборудования может произойти "дерейтинг", который можно компенсировать снова, увеличив поперечное сечение. Точные сведения об этом предоставляют термические испытания конкретного коммутационного оборудования. | ||
| Допустимый ток длительной нагрузки автоматических выключателей, применяемых при различных температурах в пределах одного коммутационного оборудования. Ожидаемые внутренние температуры могут быть оценены согласно соответствующим стандартам и положениям IEC. |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 1600 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 320 |
Мин. рабочая температура | °C | -20 | |
Макс. рабочая температура | °C | 70 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
