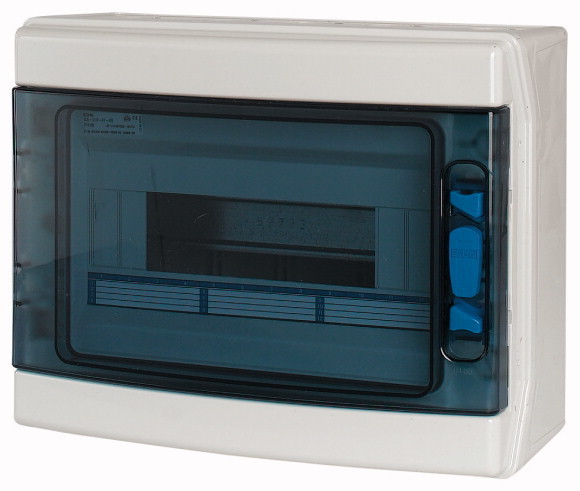

Eaton Навесной шкаф IP65, 1 ряд 12 модулей УФ-стойкий поликарбонат, индустриальная серия, N/PE клеммы в комплекте IKA-1/12-ST-UV
Eaton Навесной шкаф IP65, 1 ряд 12 модулей УФ-стойкий поликарбонат, индустриальная серия, N/PE клеммы в комплекте IKA-1/12-ST-UV
Навесной шкаф IP65, 1 ряд 12 модулей УФ-стойкий поликарбонат, индустриальная серия, N/PE клеммы в комплекте
Купить по низким ценам Eaton Навесной шкаф IP65, 1 ряд 12 модулей УФ-стойкий поликарбонат, индустриальная серия, N/PE клеммы в комплекте IKA-1/12-ST-UV
Описание Eaton Навесной шкаф IP65, 1 ряд 12 модулей УФ-стойкий поликарбонат, индустриальная серия, N/PE клеммы в комплекте IKA-1/12-ST-UV
| Функция продукции | Монтажная распределительная панель |
| Ассортимент | Компактная распределительная панель IKA промышленная |
| Конструктивное исполнение | Открытый монтаж |
| Место установки | В помещенииУличный |
| Вид инсталляции | Открытый монтаж |
| Дверь/откидная заслонка | Прозрачный |
| Класс защиты | IP65 |
| Цвет | Серый |
| Модульные держатели | Монтажный профиль |
| Крышка для защиты от прикосновения | пластик |
| Серии [Количество] | 1 |
| Установочные места в каждом ряду | 12 |
| Описание | IP65Класс защиты IIПластмассовый корпус серый (RAL 7035) |
| Ввод проводки | Метрические вводы проводки вверху и внизу, боковая стена, задняя стена |
| Клеммы, тип конструкции PE- и N | Винтовые клеммы |
| Клеммы PE и N [Количество x сечение] | PE: 6 x (2,5 - 6) + 6 x (4 - 10) + 1 x (10 - 25) + 1 x (16 - 35)N: 6 x (2,5 - 6) + 6 x (4 - 10) + 1 x (10 - 25) + 1 x (16 - 35) мм2 |
| Комплект поставки | Основное устройствоШина крепления прибораКлеммы нуля и защитного проводникаРезьбовые заглушки пломбируемыеКрышкиОбозначение электрической цепиКрышка для резервного места 6 установочных мест |
2. Технические характеристики
| Общая информация | |
| Стандарты и предписания | EN 62208, IEC/EN 60670-24 |
| RoHS (в соответствии с директивой ЕС 2002/95/EG Европейского Парламента и Совета) | соответствующий |
| Температура окружающей среды | -25 - +40 °C |
| Класс защиты | IP65 |
| Класс защиты | Класс защиты II (полностью изолированный) |
| Номинальное напряжение [Ue] | 415 В перем. тока |
| Номинальная частота [f] | 50 Гц |
| материал | |
| Материал | Поликарбонат (пластик) |
| Цвет | серый (RAL 7035) |
| Свойства материалов | |
| МеханическийУдарная прочность | IK08 |
3. Проверка конструкции в соответствии с IEC / EN 61439
| Технические характеристики для подтверждения типа конструкции | |
| Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 20 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Отдельный корпус для пристраивания к стене [PV] | 20 W |
| Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 35 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Отдельный корпус для пристраивания к стене [PV] | 40 W |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | 850 °C, Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | 1000 ч UV ISO4892-2, Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения для корпуса без подъёмника. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | IK08 |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | IP65 |
| 10.4 Воздушные промежутки и пути утечки тока | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.5 Защита от удара электрическим током | Класс защиты 2, поэтому не имеет значения. |
| 10.6 Монтаж оборудования | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Ui = 1000 В перем. тока |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | 3,3 кВ |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Требования производственного стандарта выполнены. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.13 Механическая функция | Требования производственного стандарта выполнены. |
4. Технические характеристики согласно ETIM 7.0
| Распределительные щиты (EG000023) / Малые распределительные щиты (EC000214) | |
| Электротехника, электроника, системы автоматизации / Электроустановки, электромонтажные материалы / Малые распределительные щиты / Small distribution board (ecl@ss10.0.1-27-14-24-09 [ACN387011]) | |
| Способ крепления | Surface mounted (plaster) |
| Количество рядов | 1 |
| Ширина в количестве модульных расстояний | 12 |
| Тип покрытия | Door |
| Модель обложки | With notch |
| Прозрачная крышка / дверь | Да |
| Материал корпуса | Plastic |
| Высота | 246 mm |
| Ширина | 310 mm |
| Глубина | 145 mm |
| Встроенная глубина | 70 mm |
| Внутренняя глубина | 60 mm |
| На DIN-рейку | Да |
| С монтажной панелью | Нет |
| Возможно расширение | Да |
| EMC-версия | Нет |
| Цвет | Grey |
| RAL-номер | 7035 |
| Степень защиты (IP) | IP65 |
| С замком | Нет |
| Тип закрытия | Other |
Технические характеристики Eaton Навесной шкаф IP65, 1 ряд 12 модулей УФ-стойкий поликарбонат, индустриальная серия, N/PE клеммы в комплекте IKA-1/12-ST-UV
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Кратность поставки 1
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Кратность поставки 1
