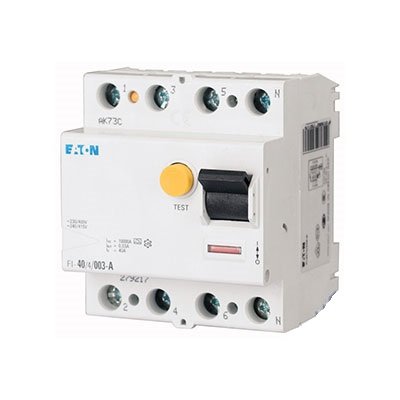

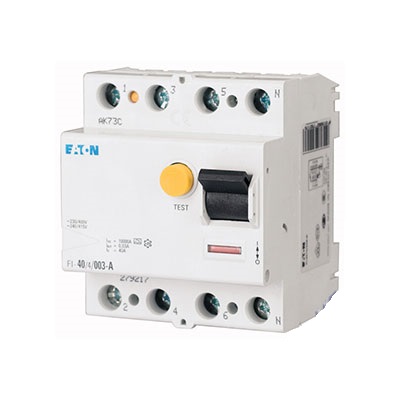

Eaton Цифровое устройство защитного отключения, 4 полюса, 300мА, 40А FRCDM-40/4/03-S/A

Types conform to

IEC/EN 61008

Текущие контрольные знаки

согласно маркировке

Tripping

A

40 ms delay - selective switch off

Номинальное напряжение

Un

В перем. тока

240/415

Номинальная частота

f

Гц

50

Предельные значения рабочего напряжения

electronic

V AC

50 - 264

Test circuit

V AC

196 - 456

Расчетный ток утечки

I_n

мА

300

Чувствительность

чувствительный к импульсным токам

Номинальные выдерживаемые напряжения изоляции

U_i

В

440

Номинальная устойчивость к импульсу

U_imp

кВ

4 (1.2/50s)

Расчетная устойчивость при коротких замыканиях

I_cn

кА

10 с входным предохранителем

Impulse withstand current

5 kA (8/20 s) surge-proof

Макс. допустимый входной предохранитель

Короткое замыкание

gG/gL

A

63

Перегрузка

gG/gL

A

63

Rated making and breaking capacity / Rated residual making and breaking capacity

I_m / I_m

A

500

срок службы

Беспотенциальный вспомогательный контакт

Возможность подключения для измерения

30 VDC (resistive load)

A

2

240 VAC (resistive load)

A

0.25

Max. switching duty (resistive load)

W

60

Max. switching voltage AC

V

240

Max. switching voltage DC

V

220

Максимальный ток переключения

A

2

Min. switching capacity (reference value)

10 A, 10 mV DC

срок службы

Electrical (at 20 switching operations per minute) 2 A 30 VDC resistive load

Operations

>10⁵

Electrical (at 20 switching operations per minute) 1 A 30 VDC resistive load

Operations

>5 x 10⁵

Terminal capacity

mm

0.25 - 1.5

Механический

Монтажный размер колпачков

мм

45

Размер цоколя устройства

мм

80

Монтажная ширина

мм

70 (4 установочных мест)

Монтаж

Быстродействующее крепление с 2 положениями фиксации для DIN-рейки IEC/EN 60715

Класс защиты

Выключатели IP20 IP40 встроенный

Клеммы вверху и внизу

Twin-purpose terminals

Защита клемм

Busbar tag shroud to BGV A3, VE-EN 6

Поперечное сечение клемм

одножильный

мм²

1.5 - 35

многожильный

мм²

2 x 16

Клеммные винты

M5 (with cross-recessed screw as defined in EN ISO 4757-Z2, Pozidriv PZ2)

Tightening torque of fixing screws

N/m

2 - 2.4

Толщина материала сборной шины

мм

0.8 - 2

допустимый диапазон температур окружающей среды

°C

-25 - +40

допустимая температура хранения и транспортировки

°C

-35 - +60

Стойкость к климатическим воздействиям

according to IEC/EN 61008

установочное положение

любая

Contact position indicator

red / green

Trip indication

white / blue

Внутреннее сопротивление (при комнатной температуре, 1-полюсный, 50 Гц)

Complete unit

R_i

m

0.64

Основная функция

Цифровые устройства защиты от аварийного тока

Полюсы

4-полюсн.

Применение

Коммутационные устройства для промышленного оборудования и специальных зданий

Расчетный рабочий ток

I_n

A

40

Расчетная устойчивость при коротких замыканиях

I_cn

кА

10 с входным предохранителем

Расчетный ток утечки

I_N

A

0,3

Тип

Тип S/A

Срабатывание

A

избирательно отключаемый

Ассортимент

FRCdM

Чувствительность

чувствительный к импульсным токам

Стойкость к импульсному току

с защитой от импульсного тока 5 кА

Технические характеристики для подтверждения типа конструкции

Номинальный ток для указания потери мощности

I_n

A

40

Потеря мощности на полюс, в зависимости от тока

sub>vid

W

0

Потеря мощности оборудования, в зависимости от тока

sub>vid

W

6.2

Статическая потеря мощности, не зависит от тока

sub>vs

W

0

Способность отдавать потери мощности

sub>ve

W

0

Мин. рабочая температура

°C

-25

Макс. рабочая температура

°C

40

0

Проверка конструкции IEC/EN 61439

10.2 твёрдость материалов и деталей

10.2.2 Коррозионная стойкость

Требования производственного стандарта выполнены.

10.2.3.1 Нагревостойкость изоляции

Требования производственного стандарта выполнены.

10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве

Требования производственного стандарта выполнены.

10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве

Требования производственного стандарта выполнены.

10.2.4 Устойчивость к ультрафиолетовому излучению

Требования производственного стандарта выполнены.

10.2.5 Подъём

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.2.6 Испытание на удар

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.2.7 Ярлыки

Требования производственного стандарта выполнены.

10.3 Класс защиты изоляции

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.4 Воздушные промежутки и пути утечки тока

Требования производственного стандарта выполнены.

10.5 Защита от удара электрическим током

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.6 Монтаж оборудования

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.7 Внутренние электрические цепи и соединения

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.8 Подключения проводов, введённых снаружи

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции

10.9.2 Электрическая прочность при рабочей частоте

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9.3 Прочность по отношению к импульсному напряжению

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9.4 Проверка оболочек кабелей из изолирующего материала

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.10 Нагрев

Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.

10.11 Стойкость к коротким замыканиям

Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.

10.12 Электромагнитная совместимость

Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.

10.13 Механическая функция

Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Circuit breakers and fuses (EG000020) / Residual current circuit breaker (RCCB) (EC000003)

Electric engineering, automation, process control engineering / Electrical installation, device / Residual current protection system / Residual current circuit breaker (RCCB) (ecl@ss8.1-27-14-22-01 [AAB906011])

Number of poles

4

Nominal rated voltage

V

415

Nominal rated current

A

40

Rated fault current

A

0.3

Mounting method

DIN rail

Leakage current type

A

Selective protection

Yes

Short-circuit breaking capacity (Icw)

kA

10

Surge current capacity

kA

5

Frequency

50 Hz

Additional equipment possible

Yes

Degree of protection (IP)

IP20

Construction size (in accordance with DIN 43880)

1

Width in number of modular spacings

4

Built-in depth

mm

70.5

Short-time delayed tripping

No
