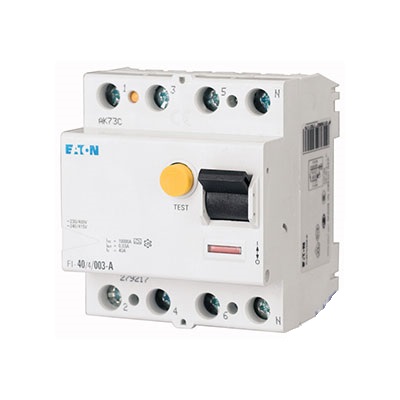

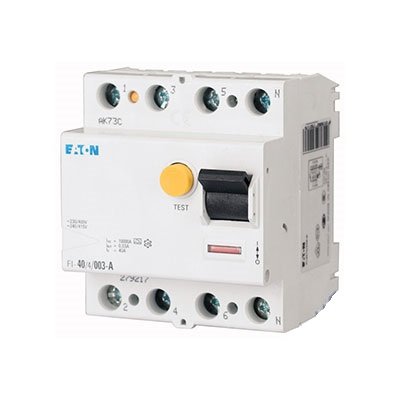

Eaton Цифровое устройство защитного отключения, 4 полюса, 30мА, 25А FRCDM-25/4/003-G/A
Цифровое устройство защитного отключения, 4 полюса, 30мА, 25А
Купить по низким ценам Eaton Цифровое устройство защитного отключения, 4 полюса, 30мА, 25А FRCDM-25/4/003-G/A
Описание Eaton Цифровое устройство защитного отключения, 4 полюса, 30мА, 25А FRCDM-25/4/003-G/A
Основная функция | Цифровые устройства защиты от аварийного тока | ||
Полюсы | 4-полюсн. | ||
Применение | Коммутационные устройства для промышленного оборудования и специальных зданий | ||
Расчетный рабочий ток | In | A | 25 |
Расчетная устойчивость при коротких замыканиях | Icn | кА | 10 с входным предохранителем |
Расчетный ток утечки | I?N | A | 0,03 |
Тип | Тип G/A (OVE E 8601) | ||
Срабатывание | A | с коротким запаздыванием | |
Ассортимент | FRCdM | ||
Чувствительность | чувствительный к импульсным токам | ||
Стойкость к импульсному току | с защитой от импульсного тока 3 кА | ||
графические условные обозначения |
Технические характеристики
| Электрический | |||
Types conform to | OVE E 8601 | ||
Текущие контрольные знаки | согласно маркировке | ||
Tripping | A | 10 ms delayed | |
Номинальное напряжение | Un | В перем. тока | 240/415 |
Номинальная частота | f | Гц | 50 |
Предельные значения рабочего напряжения | |||
electronic | V AC | 50 - 264 | |
Test circuit | V AC | 196 - 264 | |
Расчетный ток утечки | I?n | мА | 30 |
Чувствительность | чувствительный к импульсным токам | ||
Номинальные выдерживаемые напряжения изоляции | Ui | В | 440 |
Номинальная устойчивость к импульсу | Uimp | кВ | 4 (1.2/50?s) |
Расчетная устойчивость при коротких замыканиях | Icn | кА | 10 с входным предохранителем |
Impulse withstand current | 3 kA (8/20 ?s) surge-proof | ||
Макс. допустимый входной предохранитель | |||
Короткое замыкание | gG/gL | A | 63 |
Перегрузка | gG/gL | A | 63 |
Rated making and breaking capacity / Rated residual making and breaking capacity | Im / I?m | A | 500 |
срок службы | |||
электрический | Переключения | 2000 | |
механический | Переключения | 10000 | |
| Беспотенциальный вспомогательный контакт | |||
Возможность подключения для измерения | |||
30 VDC (resistive load) | A | 2 | |
240 VAC (resistive load) | A | 0.25 | |
Max. switching duty (resistive load) | W | 60 | |
Max. switching voltage AC | V | 240 | |
Max. switching voltage DC | V | 220 | |
Максимальный ток переключения | A | 2 | |
Min. switching capacity (reference value) | 10 ?A, 10 mV DC | ||
срок службы | |||
Electrical (at 20 switching operations per minute) 2 A 30 VDC resistive load | Operations | >105 | |
Electrical (at 20 switching operations per minute) 1 A 30 VDC resistive load | Operations | >5 x 105 | |
Terminal capacity | mm? | 0.25 - 1.5 | |
| Механический | |||
Монтажный размер колпачков | мм | 45 | |
Размер цоколя устройства | мм | 80 | |
Монтажная ширина | мм | 70 (4 установочных мест) | |
Монтаж | Быстродействующее крепление с 2 положениями фиксации для DIN-рейки IEC/EN 60715 | ||
Класс защиты | Выключатели IP20 IP40 встроенный | ||
Клеммы вверху и внизу | Twin-purpose terminals | ||
Защита клемм | Busbar tag shroud to BGV A3, OVE-EN 6 | ||
Поперечное сечение клемм | |||
одножильный | мм2 | 1.5 - 35 | |
многожильный | мм2 | 2 x 16 | |
Клеммные винты | M5 (with cross-recessed screw as defined in EN ISO 4757-Z2, Pozidriv PZ2) | ||
Tightening torque of fixing screws | N/m | 2 - 2.4 | |
Толщина материала сборной шины | мм | 0.8 - 2 | |
допустимый диапазон температур окружающей среды | °C | -25 - +40 | |
допустимая температура хранения и транспортировки | °C | -35 - +60 | |
Стойкость к климатическим воздействиям | according to IEC/EN 61008 | ||
установочное положение | любая | ||
Contact position indicator | red / green | ||
Trip indication | white / blue | ||
Внутреннее сопротивление (при комнатной температуре, 1-полюсный, 50 Гц) | |||
Complete unit | Ri | m? | 0.66 |
