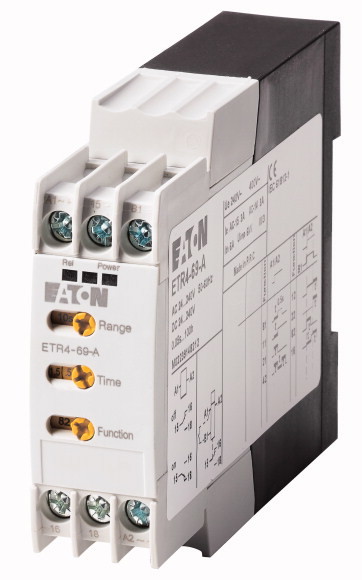

Eaton Реле времени многофункциональное, 1 перекидной контакт, 24-240 В АС/DC ETR4-69-A
Eaton Реле времени многофункциональное, 1 перекидной контакт, 24-240 В АС/DC ETR4-69-A
Реле времени многофункциональное, 1 перекидной контакт, 24-240 В АС/DC
Купить по низким ценам Eaton Реле времени многофункциональное, 1 перекидной контакт, 24-240 В АС/DC ETR4-69-A
Описание Eaton Реле времени многофункциональное, 1 перекидной контакт, 24-240 В АС/DC ETR4-69-A
| Основная функция | Реле времени |
| Функция | многофункциональныйс задержкой включениязадержка выключенияимпульс задержки включенияимпульс задержки выключениямигание с началом импульсазадержка включения и выключенияформирование импульсаподача импульса |
| Возможность настройки функции таймера | |
| Количество переключающих контактов | 1 |
| Диапазон времени | 0,05 с - 100 ч |
| Диапазон времени | 0,05 - 1 с0,15 - 3 с0,5 - 10 с1,5 - 30 с5 - 100 с15 - 300 с1,5 - 30 мин15 - 300 мин1,5 - 30 ч5 - 100 ч |
| Расчетный рабочий ток [Ie] | |
| AC-14 [Ie]300 В [Ie] | 3 A |
| AC-14 [Ie]380 В 400 В 415 В [Ie] | 3 A |
| AC-14 [Ie] | Значение действительно с версии 001. |
| AC-15220 В 230 В 240 В [Ie] | 3 A |
| AC-15300 В [Ie] | 3 A |
| AC-15380 В 400 В 415 В [Ie] | 3 A |
| AC-15 | Значение действительно с версии 001. |
| Диапазон напряжений [ULN] | 24 - 240 В перем. тока, 50/60 Гц24 - 240 В пост. тока В |
| Ширина | 22.5 мм |
| Обозначение соединений в соответствии с EN 50042 | |
| Обозначение соединений в соответствии с EN 50042 | |
2. Технические характеристики
| Общая информация | |
| Стандарты и положения | Норма IEC/EN 61812VDE 0435 |
| Механический срок службыРабота от перем. тока [Переключения] | 30 x 106 |
| Механический срок службыУправляется постоянным током DC [Переключения] | 30 x 106 |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
| Температура окружающей средыТемпература окружающей среды, хранение | - 45 - + 85 °C |
| Температура окружающей средыразомкнут | -25 - +60 °C |
| Температура окружающей средыв капсульном корпусе | - 25 - + 45 °C |
| Установочное положение | любая |
| Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 20 мсЗамыкающие контакты | 4 g |
| Класс защитыКлеммы | IP20 |
| Вес | 0.1 кг |
| Поперечные сечения соединенияодножильный | 1 x (0,5 - 2,5)2 x (0,5 - 1,5) мм2 |
| Поперечные сечения соединениятонкопроволочный с оконечной муфтой | 1 x (0,5 - 2,5)2 x (0,5 - 1,5) мм2 |
| Поперечные сечения соединенияОдно- или многожильный | 1 x (20 - 14) AWG |
| Контакты | |
| Номинальная устойчивость к импульсу [Uimp] | 4000 В перем. тока |
| Номинальная устойчивость к импульсу [Uimp] | 6000 В перем. тока |
| Значение действительно с версии 001. | |
| Категория перенапряжения / степень загрязнения | III/2 |
| Номинальные выдерживаемые напряжения изоляции [Ui] | 400 В перем. тока |
| Номинальные выдерживаемые напряжения изоляции [Ui] | 600 В перем. тока |
| Значение действительно с версии 001. | |
| Номинальное напряжение [Ue] | 300 В перем. тока |
| Номинальное напряжение [Ue] | 440 В перем. тока |
| Значение действительно с версии 001. | |
| Безопасное разъединение согласно EN 61140между катушкой и вспомогательными контактами | 250 В перем. тока |
| Безопасное разъединение согласно EN 61140Между вспомогательными контактами | 250 В перем. тока |
| Включающая способностьAC-14 cos ϕ = 0,3 400 В | 48 A |
| Включающая способностьAC-15 cos ϕ = 0,3 220 В | 50 A |
| Включающая способностьDC-11 Л/П ≦ 40 мс | 1.1 x Ie |
| Отключающая способность AC-14 cos ϕ = 0,3 440 В | 3 A |
| Отключающая способность AC-15 cos ϕ = 0,3 220 В | 3 A |
| Отключающая способность DC-11 Л/П ≦ 40 мс | 1.1 x Ie |
| Расчетный рабочий ток [Ie]AC-14 [Ie]380 В 400 В 415 В [Ie] | 3 A |
| Расчетный рабочий ток [Ie]AC-14 [Ie] | Значение действительно с версии 001. |
| Расчетный рабочий ток [Ie]AC-14440 В [Ie] | 3 A |
| Расчетный рабочий ток [Ie]AC-15220 В 230 В 240 В [Ie] | 3 A |
| Расчетный рабочий ток [Ie]DC-11Примечание | Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными |
| Расчетный рабочий ток [Ie]DC-11L/R макс. 15 мс24 В [Ie] | 1.5 A |
| Расчетный рабочий ток [Ie]DC-11L/R макс. 50 мс | 1.2 A |
| Обычный термический ток [Ith] | 6 A |
| Стойкость к коротким замыканиям без свариванияПримечание | при прямом уменьшении от сети или трансформатора > 1000 ВА |
| Стойкость к коротким замыканиям без свариваниямакс. плавкий предохранитель Замыкающий контакт | 6 A gG/gL |
| Стойкость к коротким замыканиям без свариваниямакс. плавкий предохранитель Размыкающий контакт | 6 A gG/gL |
| Стойкость к коротким замыканиям без свариваниямакс. орган тока перегрузки, 220/230 В | FAZ-B4/1-HI Тип |
| Механические приводы | |
| Потребляемая мощностьМощность трогания, перем. ток | 2 VA |
| Потребляемая мощностьМощность удержания переменного тока | 2 VA |
| Потребляемая мощностьМощность трогания, пост. ток | 1.8 W |
| Потребляемая мощностьМощность удержания постоянного тока | 1.8 W |
| Продолжительность включения | 100 % продолжительность включения |
| Максимальная частота коммутаций | 4000 S/h |
| Минимальная длительность командПерем. ток (AC) | 50 мс |
| Минимальная длительность командПост. ток (DC) | 30 мс |
| Точность воспроизведения (отклонение) | ≦ 0.5 % |
| Время повторной готовности (после истечения 100% времени задержки) | 70 мс |
| Время изменения контакта [tu] | 4 мс |
| Электромагнитная совместимость (ЭМС) | |
| Электростатическая разрядка (ESD)примененный стандарт | IEC/EN 61000-4-2 |
| Электростатическая разрядка (ESD)Выход воздуха | 8 кВ |
| Электростатическая разрядка (ESD)Разряд контакта | 6 кВ |
| Электромагнитные поля (RFI)примененный стандарт | IEC/EN 61000-4-3 |
| Электромагнитные поля (RFI) | 80 - 1000 MHz: 101.4 - 2 GHz: 32.0 - 2.7 GHz: 1 V/m |
| Подавление радиочастотных помех | EN 55011, класс B (проводной)EN 55011, класс B (излучаемый) |
| Импульсное напряжение | Кабели питания: 2Сигнальные провода: 1согласно IEC/EN 61000-4-4 кВ |
| Мощные импульсы (скачок напряжения) | 2 кВ (симметр.)4 кВ (несимметр.)согласно IEC/EN 61000-4-5 |
| Впуск согласно IEC/EN 61000-4-6 | 10 В |
3. Проверка конструкции в соответствии с IEC / EN 61439
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 6 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 1.4 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 0 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 1.8 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +60 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
4. Технические характеристики согласно ETIM 7.0
| Реле (EG000019) / Реле таймера (EC001439) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Relay and socket / Timed relay (ecl@ss10.0.1-27-37-16-05 [AKF092013]) | |
| Тип электрического подключения | Screw connection |
| Функция задержки включения питания | Да |
| Задержка функции при отключении питания | Да |
| Функция плавающего контакта на напряжение | Да |
| Функция плавающего контакта при обесточивании | Да |
| Функция звезда-дельта | Нет |
| Функция формирования импульсов | Да |
| Функция мигает, начиная с паузы, фиксированное время | Да |
| Функция мигает, начиная с импульса, фиксированное время | Да |
| Функция часов, начиная с паузы, переменная | Да |
| Функция часов, начиная с импульса, переменная | Да |
| С разъемом | Нет |
| Возможно дистанционное управление | Нет |
| Подходит для дистанционного управления | Нет |
| Вставляется на блок вспомогательных контактов | Нет |
| Номинальное управляющее напряжение питания Us при AC 50 Гц | 24 - 240 V |
| Номинальное управляющее напряжение питания Us при 60 Гц переменного тока | 24 - 240 V |
| Номинальное управляющее напряжение питания Us при постоянном токе | 24 - 240 V |
| Тип напряжения для приведения в действие | AC/DC |
| Номинальный ток | 3 A |
| Временной интервал | 0.05 - 360000 s |
| Количество выходов, без задержки, нормально замкнутый контакт | |
| Количество выходов, без задержки, нормально разомкнутый контакт | |
| Количество выходов, без задержки, переключающий контакт | |
| Количество выходов, задержка, нормально замкнутый контакт | |
| Количество выходов с задержкой, нормально разомкнутый контакт | |
| Количество выходов, задержка, переключающий контакт | |
| Выходы, обратимая задержка / задержка | Да |
| С полупроводниковым выходом | Нет |
| Подходит для монтажа на DIN-рейку | Да |
| Подходит для переднего монтажа | Нет |
| Ширина | 23 mm |
| Высота | 83 mm |
| Глубина | 103 mm |
5. Апробации
| Стандарты на продукцию | IEC/EN 61812-1; IEC/EN 60947-5-1; UL 508; CSA-22.2 No. 14; CE marking |
| UL File No. | E29184 |
| UL Категория Контроль № | NKCR |
| CSA File No. | 12528 |
| CSA Class No. | 3211-03 |
| Сертификация Северной Америки | UL listed, CSA certified |
| Степень защиты | IEC: IP20, UL/CSA Type: - |
Технические характеристики Eaton Реле времени многофункциональное, 1 перекидной контакт, 24-240 В АС/DC ETR4-69-A
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Кратность поставки 1
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Кратность поставки 1
