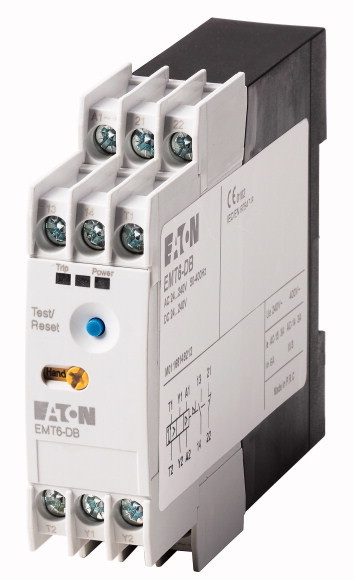

Eaton термисторное реле защиты двигателя, 230V50/60Hz, Plus замок EMT6-DB(230V)
Eaton термисторное реле защиты двигателя, 230V50/60Hz, Plus замок EMT6-DB(230V)
термисторное реле защиты двигателя, 230V50/60Hz, Plus замок
Купить по низким ценам Eaton термисторное реле защиты двигателя, 230V50/60Hz, Plus замок EMT6-DB(230V)
Описание Eaton термисторное реле защиты двигателя, 230V50/60Hz, Plus замок EMT6-DB(230V)
| Функция | с возможностью переключения с/без блокировки повторного включениядля ручного или дистанционного возвратаКнопка тестированияИндикация посредством сетевых светодиодов и светодиодов неисправности |
| Расчетный рабочий ток [Ie] | |
| AC-15240 В [Ie] | 3 A |
| AC-14300 В [Ie] | 3 A |
| AC-14400 В [Ie] | 3 A |
| AC-14 | Значение действительно с версии 001. |
| Обычный термический ток [Ith] | 6 A |
| Номинальное управляющее напряжение источника питания [Us] | 230 B 50/60 Гц В |
| Указания | Соблюдать указания из руководства MN03407006Z-DE/EN.Возможно крепление на DIN-рейке IEC/EN 60715. |
2. Технические характеристики
| Общая информация | |
| Стандарты и предписания | IEC/EN 60947, VDE 0660, EN 55011 |
| Стойкость к климатическим воздействиям | влажный нагрев, постоянный, в соответствии с IEC 60068-2-78; влажный нагрев, цикличный, в соответствии с IEC 60068-2-30 |
| Температура окружающей средыразомкнут | -25 - +60 °C |
| Температура окружающей средыв капсульном корпусе | - 25 - 45 °C |
| Температура окружающей средыХранение | - 45 - 85 °C |
| Установочное положение | любая |
| Вес | 0.15 кг |
| Удароустойчивость, импульс полусинуса 10 мс согласно IEC 60068-2-27 | 10 g |
| Класс защиты | IP20 |
| Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук |
| Безопасное разъединение согласно EN 61140между контактами | 250 В перем. тока |
| Безопасное разъединение согласно EN 61140между контактами и питающим напряжением | 250 В перем. тока |
| Цепи вспомогательного и управляющего тока | |
| Номинальная устойчивость к импульсу [Uimp] | 4000 В перем. тока |
| Номинальная устойчивость к импульсу [Uimp] | 6000 В перем. тока |
| Значение действительно с версии 001. | |
| Категория перенапряжения / степень загрязнения | III/3 |
| Поперечные сечения соединения цепи вспомогательного и управляющего токаодножильный | 1 x (0,5 - 2,5)2 x (0,5 - 1,5) мм2 |
| Поперечные сечения соединения цепи вспомогательного и управляющего токатонкопроволочный с оконечной муфтой | 1 x (0,5 - 2,5)2 x (0,5 - 1,5) мм2 |
| Поперечные сечения соединения цепи вспомогательного и управляющего токаОдно- или многожильный | 20 - 14 AWG |
| Соединительный винт | M3,5 |
| Начальный пусковой момент | 1,2 Нм |
| ИнструментыОтвертка с профилем Pozidriv | 2 Размер |
| ИнструментыСтандартная отвёртка | 1 x 6 мм |
| Вспомогательный контур | |
| Номинальные выдерживаемые напряжения изоляции [Ui] | 300 В |
| Номинальные выдерживаемые напряжения изоляции [Ui] | 400 В |
| Значение действительно с версии 001. | |
| Расчетный рабочий ток [Ie]AC-14Замыкающие контакты300 В [Ie] | 3 A |
| Расчетный рабочий ток [Ie]AC-14Замыкающие контакты380 В 400 В 415 В [Ie] | 3 A |
| Расчетный рабочий ток [Ie]AC-14Замыкающие контакты | Значение действительно с версии 001. |
| Расчетный рабочий ток [Ie]AC-14Размыкающие контакты300 В [Ie] | 3 A |
| Расчетный рабочий ток [Ie]AC-14Размыкающие контакты380 В 400 В 415 В [Ie] | 3 A |
| Расчетный рабочий ток [Ie]AC-14Размыкающие контакты | Значение действительно с версии 001. |
| Расчетный рабочий ток [Ie]AC-15Замыкающие контакты220 В 230 В 240 В [Ie] | 3 A |
| Расчетный рабочий ток [Ie]AC-15Замыкающие контакты300 В [Ie] | 1 A |
| Расчетный рабочий ток [Ie]AC-15Замыкающие контакты380 В 400 В 415 В [Ie] | 1 A |
| Расчетный рабочий ток [Ie]AC-15Замыкающие контакты | Значение действительно с версии 001. |
| Расчетный рабочий ток [Ie]AC-15Размыкающие контакты220 В 230 В 240 В [Ie] | 3 A |
| Расчетный рабочий ток [Ie]AC-15Размыкающие контакты300 В [Ie] | 1 A |
| Расчетный рабочий ток [Ie]AC-15Размыкающие контакты380 В 400 В 415 В [Ie] | 1 A |
| Расчетный рабочий ток [Ie]AC-15Размыкающие контакты | Значение действительно с версии 001. |
| Макс. защита от короткого замыканияПредохранитель [gG/gL] | 6 A |
| Цепь управляющего тока | |
| Номинальные выдерживаемые напряжения изоляции [Ui] | 240 В |
| Номинальное напряжение [Ue] | 230 В |
| Безопасность по напряжению | 0.85 - 1.1 x Ue |
| Потребляемая мощностьПерем. ток (AC) | 3.5 VA |
| Потребляемая мощностьПост. ток (DC) | 2 W |
| Расцепление при примерно | ≧ 3600 Ω |
| Повторное включение при приблиз. | ≦ 1600 Ω |
| Цепь датчика | Параметры цепи датчика при US и +20 °C:макс. длина кабеля к датчику – 250 м (без изоляции)Общее сопротивление при холодном двигателе ∑ RK ≦ 1500 Ом- RT1-T2 (T1, T2, короткозамкн.): IT1-T2 = 1,9 мА- RT1-T2 (4 кОм): UT1-T2 = макс. 3 В пост. тока, IT1-T2 = макс. 0,8 мА- RT1-T2 (T1, T2, разомкнут.): UT1-T2 = 5,1 В пост. тока, станд. (5,5 В пост. тока, макс.) |
| Электромагнитная совместимость (ЭМС) | |
| Электростатическая разрядка (ESD)примененный стандарт | IEC/EN 61000-4-2 |
| Электростатическая разрядка (ESD)Выход воздуха | 8 кВ |
| Электростатическая разрядка (ESD)Разряд контакта | 6 кВ |
| Электромагнитные поля (RFI)примененный стандарт | IEC/EN 61000-4-3 |
| Электромагнитные поля (RFI) | 80 - 1000 MHz: 101.4 - 2 GHz: 32.0 - 2.7 GHz: 1 V/m |
| Подавление радиочастотных помех | EN 55011Класс B |
| Импульсное напряжение | Кабели питания: 2Сигнальные провода: 1согласно IEC/EN 61000-4-4 кВ |
| Мощные импульсы (скачок напряжения) | 2 кВ (симметр.)4 кВ (несимметр.)согласно IEC/EN 61000-4-5 |
| Впуск согласно IEC/EN 61000-4-6 | 10 В |
3. Проверка конструкции в соответствии с IEC / EN 61439
| Номинальный ток для указания потери мощности [In] | 0 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 0 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 0 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 1.5 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +60 °C |
4. Технические характеристики согласно ETIM 7.0
| Реле (EG000019) / Реле контроля температуры (EC001446) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Monitoring equipment (low-voltage switch technology) / Temperature monitoring equipment (ecl@ss10.0.1-27-37-18-10 [AKF104014]) | |
| Тип электрического подключения | Screw connection |
| Номинальное управляющее напряжение питания Us при AC 50 Гц | 230 - 230 V |
| Номинальное управляющее напряжение питания Us при 60 Гц переменного тока | 230 - 230 V |
| Номинальное управляющее напряжение питания Us при постоянном токе | 0 - 0 V |
| Тип напряжения для приведения в действие | AC |
| Со съемными зажимами | Нет |
| Количество измерительных цепей | 1 |
| Возможна регистрация ошибок | Нет |
| Возможен внешний сброс | Да |
| Количество контактов как нормально замкнутый контакт | 1 |
| Количество контактов как нормально разомкнутый контакт | 1 |
| Количество контактов в качестве переключающего контакта | |
| Диапазон измерения температуры | 0 - 0 °C |
| Диапазон измерения сопротивления | 750 - 12000 Ohm |
| Ширина | 23 mm |
| Высота | 84 mm |
| Глубина | 104 mm |
5. Апробации
| Стандарты на продукцию | UL 508; CSA-C22.2 No. 14; IEC/EN 60947-8; CE marking |
| UL File No. | E29184 |
| UL Категория Контроль № | NKCR |
| CSA File No. | 12528 |
| CSA Class No. | 3211-03 |
| Сертификация Северной Америки | UL listed, CSA certified |
| Специально разработан для Северной Америки | Нет |
| Максимум. Уровень напряжения | 600 V AC |
| Степень защиты | IEC: IP20, UL/CSA Type: - |
