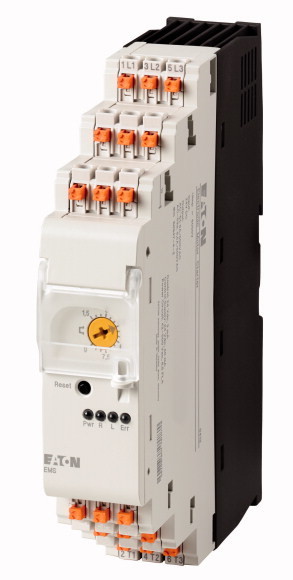

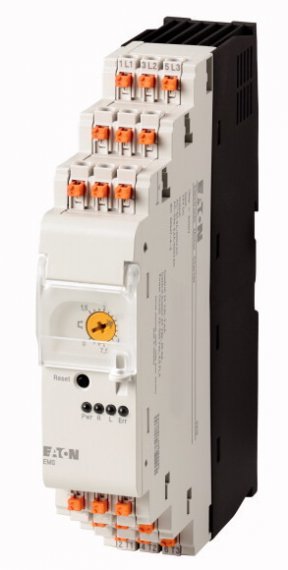

Eaton Электронный пускатель, прямой пуск, 2.4А EMS-DO-T-2.4-24VDC
Eaton Электронный пускатель, прямой пуск, 2.4А EMS-DO-T-2.4-24VDC
Электронный пускатель, прямой пуск, 2.4А
Купить по низким ценам Eaton Электронный пускатель, прямой пуск, 2.4А EMS-DO-T-2.4-24VDC
Описание Eaton Электронный пускатель, прямой пуск, 2.4А EMS-DO-T-2.4-24VDC
| Ассортимент | Электронный пускатель двигателя |
| Основная функция | Прямой пускатель (комплектное устройство) |
| Описание | Прямой пускЗащита двигателяПринцип подключения: выходной каскад безопасности с байпасом, трехфазное отключение. |
| Соответствие, допуск | |
| Взрывозащита (согласно ATEX 94/9/EG) | II (2) G [Ex e] [Ex d] [Ex px]II (2) D [Ex t] [Ex p] |
| Сертификат ЕС о прохождении испытаний прототипа | PTB 13 ATEX 3003 |
| Параметры двигателя | |
| Максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 ГцAC-53a380 В 400 В 415 В [P] | 0,06 - 0,75 кВт |
| Диапазон установок расцепителей перегрузки [Ir] | 0,18 - 2,4 A |
| Управляющее напряжение | 24 V DC |
| Техника присоединения | Вставные клеммы |
| Подключение к SmartWire-DT | нет |
2. Технические характеристики
| Общая информация | |
| Стандарты и предписания | IEC/EN 60947-4-2UL508 |
| Размерыширина | 30 мм |
| РазмерыВысота | 157 мм |
| РазмерыГлубина | 123.5 мм |
| Вес | 0.3 кг |
| Монтаж | DIN рейка IEC/EN 60715, 35 мм |
| Класс защиты (IEC/EN 60529, EN50178, VBG 4) | IP20 |
| Установочное положение | вертикальноОтвод двигателя вниз |
| Электрический срок службы [Переключения] | 3 x 107 |
| Максимальная частота переключения | 7200 (время паузы-импульса 50:50) Переключения/ч |
| Поперечные сечения соединения одножильный | 1 x (0,75 - 2,5)1 x AWG20 - 14 мм2 |
| Поперечные сечения соединения тонкопроволочный, с оконечной муфтой | 2 x (0,75 - 2,5)1 x AWG20 - 14 мм2 |
| Поперечные сечения соединения Примечание | Минимальная длина 10 мм. |
| Поперечные сечения соединения тонкопроволочный, с двойной оконечной муфтой | 2 x (0,75 - 1,5)2 x AWG20 - 16 мм2 |
| Поперечные сечения соединения Примечание | Минимальная длина 10 мм. |
| Климатические внешние условия | |
| Рабочая температура | -25 - +60, согласно IEC 60068-2-1 °C |
| Конденсация | Предотвратить конденсацию, воспользовавшись соответствующими мерами |
| Хранение [ϑ] | -40 - +80 °C |
| Цепи главного тока | |
| Номинальная устойчивость к импульсу [Uimp] | 6000 В перем. тока |
| Категория перенапряжения / степень загрязнения | III/2 |
| Номинальное напряжение [Ue] | 42 - 550 В |
| Расчетный рабочий токAC-51 [Ie] | 0.15 - 2.40 A |
| Расчетный рабочий токAC-53a [Ie] | 0.15 - 2.4 A |
| Потеря мощности [PV] | 1.1 - 3.3 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 1 W |
| Базовая изоляция согласно IEC/EN60947-1между напряжением питания, управления и переключения | 500 В перем. тока |
| Базовая изоляция согласно IEC/EN60947-1между выходом ответного сигнала и напряжением переключения | 500 В перем. тока |
| Безопасное разъединение согласно IEC/EN60947-1между напряжением питания, управления и переключения | ≦ 300 В перем. тока |
| Безопасное разъединение согласно IEC/EN60947-1между выходом ответного сигнала и напряжением переключения | ≦ 300 В перем. тока |
| Безопасное разъединение согласно EN 50178между напряжением питания, управления и переключения | 500 В перем. тока |
| Безопасное разъединение согласно EN 50178между выходом ответного сигнала и напряжением переключения | 500 В перем. тока |
| Измерение токаДиапазон установок расцепителей перегрузки [Ir] | 0,18 - 2,4 A |
| Измерение токакласс расцепления | 10 КЛАСС |
| Измерение токаВремя повторной готовности [tW] | 2 (ручной запуск)20 (автоматический повторный запуск) мин. |
| Измерение токаКонтроль симметрииЗначение Iмакс > Iном ((Iмакс - Iмин)/Iмакс) | при ≧ 33, время срабатывания 120 спри ≧ 67, время срабатывания 1,8 с % |
| Измерение токаКонтроль симметрииЗначение Iмакс < Iном ((Iмакс - Iмин)/Iном) | при ≧ 33, время срабатывания 120 спри ≧ 67, время срабатывания 1,8 с % |
| Стойкость к коротким замыканиямТип координации "1" устройство для защиты от короткого замыкания | 50 кА, 500 В перем. тока: предохранитель 16 A gG/gL50 кА, 415 В перем. тока: PKM0-415 кА, 415 В перем. тока: PKM0-6,3 |
| Управляющая часть | |
| Входящие данныеПитающее напряжение [UAUX] | A1 - A2: 24 (-20 - +25 %) В пост. тока |
| Входящие данныеОстаточные пульсации входного напряжения | ≦ 5 % |
| Входящие данныевходной ток | 40 мА |
| Входящие данныеПримечание по поводу входного тока | Без подтверждения |
| Цепь управляющего тока (ON, L, R)Уровень переключения "низкий" | -3 - +9.6 V DC В |
| Цепь управляющего тока (ON, L, R)Уровень переключения "безопасный ВЫКЛ" | < 5 V DC В |
| Цепь управляющего тока (ON, L, R)Уровень переключения "высокий" | 19.2 - 30 V DC В |
| Цепь управляющего тока (ON, L, R)входной ток | 5 мА |
| Выходы подтвержденияУказание | Контакты 95, 96 или 98 |
| Выходы подтвержденияНазначение контактовW = переключающий контакт | 1 Вт |
| Выходы подтвержденияНоминальное напряжение [Ue] | 250 В перем./пост. тока |
| Выходы подтвержденияРасчетный рабочий токAC-15230 В [Ie] | 3 A |
| Выходы подтвержденияРасчетный рабочий токDC-1324 В [Ie] | 2 A |
| Электромагнитная совместимость (ЭМС) | |
| Электростатическая разрядка (ESD)примененный стандарт | IEC EN 61000-4-2, уровень 3 |
| Электростатическая разрядка (ESD)Выход воздуха | 8 кВ |
| Электростатическая разрядка (ESD)Разряд контакта | 6 кВ |
| Электромагнитные поля (RFI)примененный стандарт | IEC/EN 61000-4-3 |
| Электромагнитные поля (RFI) | 800 - 1000 MHz: 101.4 - 2 GHz: 102.0 - 2.7 GHz: 3 V/m |
| Подавление радиочастотных помех | EN 55011, Класс A (централизованные излучаемые радиопомехи)EN 61000-6-3, класс A (излучаемые радиопомехи) |
| Указание по использованию | Данное изделие предназначено для эксплуатации в промышленной сфере (окружение 2). Использование в жилой зоне (окружение 1) может вызвать функциональные помехи, так что следует предусмотреть дополнительные меры для помехоподавления. |
| Импульсное напряжение | 2IEC/EN 61000-4-4, уровень 3 кВ |
| Мощные импульсы (скачок напряжения) | 1 кВ (симметр.)2 кВ (несимметр.)согласно IEC/EN 61000-4-5 |
| Впуск согласно IEC/EN 61000-4-6 | 10 В |
| Параметры техники безопасности | |
| Указания | Защита двигателя |
| Температура окружающей среды | 40 °C |
| Значения согласно EN ISO 13849-1MTTFd [лет] | 316 |
| Значения согласно IEC 62061 | λsd [FIT]: 0λsu [FIT]: 1550λdd [FIT]: 314λdu [FIT]: 47,2SFF [%]: 97,9DC [%]: 86,9SIL: 2 |
| Указания | Защита двигателя |
3. Проверка конструкции в соответствии с IEC / EN 61439
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 2.4 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 0.7 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 2 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 1 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +60 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
4. Технические характеристики согласно ETIM 7.0
| Низковольтные промышленные компоненты (EG000017) / Стартер двигателя / Комбинированный стартер двигателя (EC001037) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Load breakout, motor breakout / Motor starter combination (ecl@ss10.0.1-27-37-09-05 [AJZ718013]) | |
| Вид моторного стартера | Direct starter |
| С расцепителем короткого замыкания | Нет |
| Номинальное управляющее напряжение питания Us при AC 50 Гц | 0 - 0 V |
| Номинальное управляющее напряжение питания Us при 60 Гц переменного тока | 0 - 0 V |
| Номинальное управляющее напряжение питания Us при постоянном токе | 24 - 24 V |
| Тип напряжения для приведения в действие | DC |
| Номинальная рабочая мощность при AC-3, 230 В, 3-фазная | 0.37 kW |
| Номинальная рабочая мощность при AC-3, 400 В | 0.75 kW |
| Номинальная мощность, 460 В, 60 Гц, 3-фазная | 0.736 kW |
| Номинальная мощность, 575 В, 60 Гц, 3-фазная | 0 kW |
| Номинальный рабочий ток Ie | 2.4 A |
| Номинальный рабочий ток при AC-3, 400 В | 2.4 A |
| Настройка тока расцепителя перегрузки | 0.18 - 2.4 A |
| Номинальный условный ток короткого замыкания, тип 1, 480 Y / 277 В | 0 A |
| Номинальный условный ток короткого замыкания, тип 1, 600 Y / 347 В | 0 A |
| Номинальный условный ток короткого замыкания, тип 2, 230 В | 0 A |
| Номинальный условный ток короткого замыкания, тип 2, 400 В | 0 A |
| Количество вспомогательных контактов как нормально разомкнутый контакт | 1 |
| Количество вспомогательных контактов как нормально замкнутый контакт | 1 |
| Температура окружающей среды, верхний рабочий предел | 60 °C |
| Защита от перегрузки с температурной компенсацией | Да |
| Класс выпуска | CLASS 10 |
| Тип электрического подключения главной цепи | Spring clamp connection |
| Тип электрического соединения для цепи вспомогательного и управляющего тока | Spring clamp connection |
| Возможна установка на рейку | Да |
| С трансформатором | Нет |
| Количество командных позиций | |
| Подходит для аварийной остановки | Нет |
| Класс координации в соответствии с МЭК 60947-4-3 | Class 1 |
| Количество световых индикаторов | 4 |
| Возможен внешний сброс | Да |
| С предохранителем | Нет |
| Степень защиты (IP) | IP20 |
| Степень защиты (NEMA) | Other |
| Поддержка протокола для TCP / IP | Нет |
| Протокол поддержки PROFIBUS | Нет |
| Поддержка протокола для CAN | Нет |
| Поддержка протокола для INTERBUS | Нет |
| Поддержка протокола для ASI | Нет |
| Поддержка протокола для MODBUS | Нет |
| Поддержка протокола для Data-Highway | Нет |
| Поддержка протокола для DeviceNet | Нет |
| Поддержка протокола для SUCONET | Нет |
| Поддержка протокола для LON | Нет |
| Протокол поддержки PROFINET IO | Нет |
| Протокол поддержки PROFINET CBA | Нет |
| Протокол поддержки для SERCOS | Нет |
| Протокол поддержки для Foundation Fieldbus | Нет |
| Поддержка протокола EtherNet / IP | Нет |
| Поддержка протокола безопасности интерфейса AS на рабочем месте | Нет |
| Поддержка протокола для DeviceNet Safety | Нет |
| Протокол поддержки INTERBUS-Safety | Нет |
| Поддержка протокола для PROFIsafe | Нет |
| Поддержка протокола для SafetyBUS p | Нет |
| Поддержка протокола для других систем шин | Нет |
| Ширина | 30 mm |
| Высота | 157 mm |
| Глубина | 123.5 mm |
5. Апробации
| Стандарты на продукцию | IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14; CE marking |
| UL File No. | E29096 |
| UL Категория Контроль № | NLDX, NLDX7 |
| CSA File No. | UL report applies to both US and Canada |
| Сертификация Северной Америки | UL listed, certified by UL for use in Canada |
| Специально разработан для Северной Америки | Нет |
