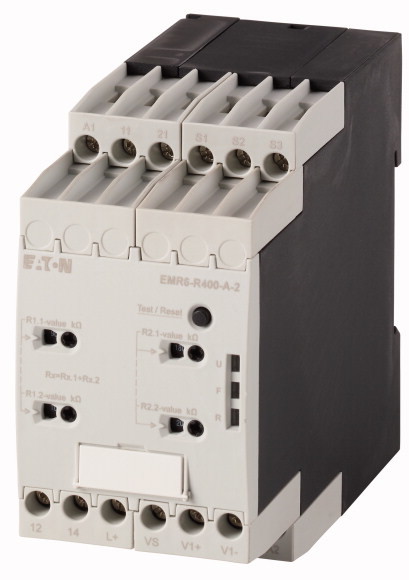

Eaton Реле контроля состояния изоляции, 0 - 400 V AC, 0 - 600 V DC, 1 - 100 кОм EMR6-R400-A-2
Eaton Реле контроля состояния изоляции, 0 - 400 V AC, 0 - 600 V DC, 1 - 100 кОм EMR6-R400-A-2
Реле контроля состояния изоляции, 0 - 400 V AC, 0 - 600 V DC, 1 - 100 кОм
Купить по низким ценам Eaton Реле контроля состояния изоляции, 0 - 400 V AC, 0 - 600 V DC, 1 - 100 кОм EMR6-R400-A-2
Описание Eaton Реле контроля состояния изоляции, 0 - 400 V AC, 0 - 600 V DC, 1 - 100 кОм EMR6-R400-A-2
| Основная функция | реле контроля состояния изоляции |
| Светодиодная индикация состоянияпринцип рабочего токаТестирование или сброс при использовании кнопок на устройстве или через управляющий входПамять ошибок/функцию памяти можно конфигурироватьПамять ошибок с защитой от нулевого напряжения и возможностью настройкиРаспознавание обрыва провода | |
| Контроль | Сопротивление изоляции в незаземленных сетях переменного напряжения (3-, 4-фазные системы)Сопротивление изоляции в незаземленных сетях постоянного напряжения (3-фазные системы) |
| Регулируемое значение срабатывания | 1 - 100 кОм2 - 200 kΩ |
| Графические условные обозначения | |
| Питающее напряжение | 24 - 240 V AC, 50/60 Hz24 - 240 V DC |
| Номинальное напряжение контролируемой сети | 0 - 400 V AC0 - 600 V DC |
| Ширина | 22.5 мм |
2. Технические характеристики
| Общая информация | |
| Стандарты и предписания | IEC/EN 60255-6, EN 61557, UL, CSA, GL |
| Механический срок службы [Переключения] | 30 x 106 |
| Стойкость к климатическим воздействиям | Влажный нагрев цикличный в соответствии с IEC 60068-2-30: цикл 24 ч, 55° C, 93% относительной влажности, 96 ч |
| Температура окружающей средыЭксплуатацияМин. рабочая температура | -25 °C |
| Температура окружающей средыЭксплуатацияМакс. рабочая температура | +60 °C |
| Температура окружающей средыХранение | - 40 - 85 °C |
| Установочное положение | любая |
| Удароустойчивость | Класс 2 |
| Класс защитыКлеммы | IP20 |
| Класс защитыкорпус | IP50 |
| Поперечные сечения соединенияодножильный | 1 x 0.5-2.5 (1 x 18-14 AWG) мм2 |
| Поперечные сечения соединениятонкопроволочный с оконечной муфтой | 2 x 0.5-1.5 (2 x 18-16 AWG) мм2 |
| Стандартная отвёртка | 5.5 x 0.8 мм |
| Начальный пусковой момент | 0.5 - 0.8 Нм |
| Крепление | Быстрое крепление DIN рейки IEC/EN 60715 |
| MTBF (среднее премя службы между выходами из строя) | 321127 h |
| Контакты | |
| Номинальная устойчивость к импульсу [Uimp] | 4000 В перем. тока |
| Категория перенапряжения / степень загрязнения | III/3 |
| Электропитание | |
| Питающее напряжение | 24 - 240 V AC, 50/60 Hz24 - 240 V DC |
| Безопасность по напряжению | 0.85 - 1.1 x Uc |
| Потребляемая мощность | 3.5 VA |
| Номинальная частота [f] | 50 - 60 Гц |
| Продолжительность включения | 100 % продолжительность включения |
| Измерительные цепи | |
| ГистерезисГистерезис макс. | 25 % |
| Длина провода для кнопки удаления и тестирования | макс. 10 M |
| Индикация состояния | |
| Питающее напряжение | Светодиод, зеленый |
| Ошибка на L+ | Светодиод, красный |
| Ошибка на L- | Светодиод, красный |
| Индикация состояния (светодиод) | зеленый, горит: питающее напряжениедругие состояния в зависимости от ошибки (см. IL): измеренное значение |
| Контакты релейных выходов | |
| Расчетный рабочий ток [Ie]AC-12 при 230 В [Ie] | 5 A |
| Расчетный рабочий ток [Ie]AC-15 при 230 В [Ie] | 3 A |
| Расчетный рабочий ток [Ie]DC-13 при 24 В [Ie] | 2.5 A |
| Электрический срок службы (AC-12/230 В/4 A) [Переключения]Электрический срок службы [Переключения] | > 0.1 x 106 |
| Стойкость к коротким замыканияммаксимальный предохранитель [безынерционный/gL] | 5 A |
| Электромагнитная совместимость (ЭМС) | |
| Электромагнитная совместимость (ЭМС) | IEC/EN 61000-6-2 |
| ESD [Воздушный / контактный разряд] | IEC/EN 61000-4-2 уровень 3 кВ |
| HF-стойкость к излучению | IEC/EN 61000-4-3 уровень 3 |
| Импульсное напряжение | IEC/EN 61000-4-4 уровень 3 |
| Скачок напряжения | IEC/EN 61000-4-5 уровень 4 |
| HF-кондуктивный | IEC/EN 61000-4-6 уровень 3 |
3. Проверка конструкции в соответствии с IEC / EN 61439
| Технические характеристики для подтверждения типа конструкции | |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +60 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
4. Технические характеристики согласно ETIM 7.0
| Relays (EG000019) / Insulation and earth fault monitoring relay (EC001444) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Monitoring equipment (low-voltage switch technology) / Insulation-/earth connection monitoring equipment (ecl@ss10.0.1-27-37-18-07 [AKF101014]) | |
| Тип электрического подключения | Screw connection |
| Номинальное управляющее напряжение питания Us при AC 50 Гц | 24 - 240 V |
| Номинальное управляющее напряжение питания Us при 60 Гц переменного тока | 24 - 240 V |
| Номинальное управляющее напряжение питания Us при постоянном токе | 24 - 240 V |
| Тип напряжения для приведения в действие | AC/DC |
| Со съемными зажимами | Нет |
| Функция | For mixed system |
| Номинальное напряжение | 0 - 400 V |
| Номинальная частота | 15 - 400 Hz |
| Line capacity | 20 µF |
| Response value impedance 1 | 1 - 100 kOhm |
| Response value impedance 2 | 1 - 200 kOhm |
| Indication of insulation value | Нет |
| Возможна регистрация ошибок | Да |
| Количество контактов как нормально замкнутый контакт | |
| Количество контактов как нормально разомкнутый контакт | |
| Количество контактов в качестве переключающего контакта | 2 |
| Ширина | 45 mm |
| Высота | 85.6 mm |
| Глубина | 104.6 mm |
5. Апробации
| Стандарты на продукцию | IEC 255-6; UL 508; CSA-22.2 No. 14-05; CE marking |
| UL File No. | E29184 |
| UL Категория Контроль № | NKCR, NKCR7 |
| CSA File No. | UL report valid |
| CSA Class No. | 3211-03 |
| Сертификация Северной Америки | UL listed, certified by UL for use in Canada |
