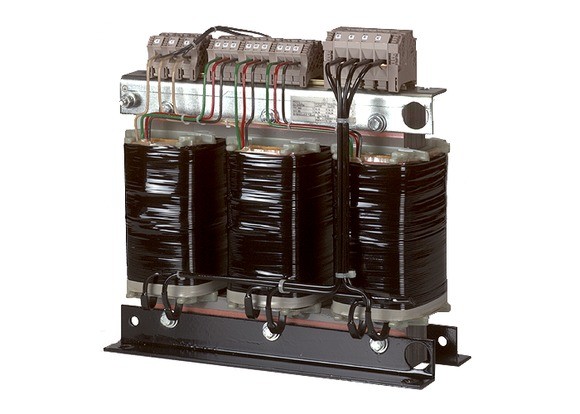

Eaton Трехфазный трансформатор управления , 20 кВА , конфигурируемый DTZ20*

Ассортимент

Трёхфазные трансформаторы управления DTZ

Номинальное входное напряжение

50 – 950± 5 % В

Номинальное напряжение на выходе

50 – 950 В

Номинальная мощность

20 кВА

Кратковременная мощность

50 кВА

Cu фактор

45,00 kg

Указания

Трансформаторы с номинальными выходными значениями напряжения ≦ 50 В могут использоваться в качестве трансформаторов безопасности согласно IEC/EN 61558.Корпус IP65 по запросу.Тип при заказе должен быть дополнен следующими данными:DTZ0,1(*/*)*1. заглушка ≙ номинальное напряжение при входе2. заглушка ≙ номинальное напряжение при выходе3. заглузка ≙ конфигурацияПример заказанеобходимый тип DTZ0,1необходимое номинальное входное напряжение 200 Внеобходимое номинальное напряжение на выходе 18,5 Внеобходимая конфигурация Dy(n)5Правильный типDTZ0,1(200/18,5)DY(N)5дополнительные отводы ￫ 931897

Технические характеристики для подтверждения типа конструкции

Номинальный ток для указания потери мощности [In]

0 A

Потеря мощности на полюс, в зависимости от тока [Pvid]

0 W

Потеря мощности оборудования, в зависимости от тока [Pvid]

0 W

Статическая потеря мощности, не зависит от тока [Pvs]

540 W

Способность отдавать потери мощности [Pve]

0 W

Мин. рабочая температура

-25 °C

Макс. рабочая температура

+40 °C

Проверка конструкции IEC/EN 61439

10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.5 Подъём

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.2 твёрдость материалов и деталей10.2.6 Испытание на удар

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.2 твёрдость материалов и деталей10.2.7 Ярлыки

Требования производственного стандарта выполнены.

10.3 Класс защиты изоляции

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.4 Воздушные промежутки и пути утечки тока

Требования производственного стандарта выполнены.

10.5 Защита от удара электрическим током

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.6 Монтаж оборудования

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.7 Внутренние электрические цепи и соединения

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.8 Подключения проводов, введённых снаружи

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.10 Нагрев

Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.

10.11 Стойкость к коротким замыканиям

Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.

10.12 Электромагнитная совместимость

Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.

10.13 Механическая функция

Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Низковольтные промышленные компоненты (EG000017) / Трехфазный управляющий трансформатор (EC002485)

Электротехника, электроника, системы автоматизации / Трансформаторы / Регулировочные трансформаторы / Трёхфазные сухие трансформаторы (ecl@ss10.0.1-27-03-13-01 [AAB619015])

Построен как защитный трансформатор

Да

Встроенный изолирующий трансформатор

Да

Построен как энергосберегающий трансформатор

Нет

Первичное напряжение 1

50 - 950 V

Первичное напряжение 2

50 - 950 V

Первичное напряжение 3

50 - 950 V

Первичное напряжение 4

50 - 950 V

Первичное напряжение 5

50 - 950 V

Первичное напряжение 6

50 - 950 V

Первичное напряжение 7

0 - 0 V

Первичное напряжение 8

0 - 0 V

Первичное напряжение 9

0 - 0 V

Первичное напряжение 10

0 - 0 V

Вторичное напряжение 1

18.5 - 1000 V

Вторичное напряжение 2

18.5 - 1000 V

Вторичное напряжение 3

18.5 - 1000 V

Вторичное напряжение 4

18.5 - 1000 V

Вторичное напряжение 5

18.5 - 1000 V

Вторичное напряжение 6

18.5 - 1000 V

Вторичное напряжение 7

0 - 0 V

Вторичное напряжение 8

0 - 0 V

Вторичное напряжение 9

0 - 0 V

Вторичное напряжение 10

0 - 0 V

Система проводки

Other

Номинальная мощность

20000 VA

Тип изоляционного материала в соотв. IEC 85

B

Короткие замыкания

Нет

Относительное напряжение короткого замыкания

3.5 %

Материал проводника

Copper

Ширина

450 mm

Высота

434 mm

Глубина

251 mm

Степень защиты (IP)

IP00

Степень защиты (NEMA)

Other

Стандарты на продукцию

IEC/EN 61558-2-2; CE marking

UL File No.

–

UL Категория Контроль №

XPTQ2, XPTQ8

CSA File No.

–

CSA Class No.

–

Сертификация Северной Америки

–

Специально разработан для Северной Америки

Нет

Подходит для

Branch circuits

Максимум. Уровень напряжения

600 V AC

Степень защиты

IEC: IP00, UL/CSA Type: -
