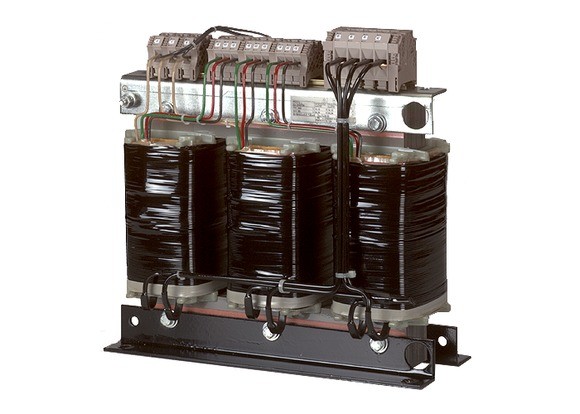

Eaton Трехфазный трансформатор управления , 10 кВА , конфигурируемый DTZ10*
Eaton DTZ10*
Трехфазный трансформатор управления , 10 кВА , конфигурируемый
Купить по низким ценам Eaton DTZ10*
Описание Eaton DTZ10*
| Ассортимент | Трёхфазные трансформаторы управления DTZ |
| Номинальное входное напряжение | 50 – 950± 5 % В |
| Номинальное напряжение на выходе | 50 – 950 В |
| Номинальная мощность | 10 кВА |
| Кратковременная мощность | 25 кВА |
| Cu фактор | 30,00 kg |
| Указания | Трансформаторы с номинальными выходными значениями напряжения ≦ 50 В могут использоваться в качестве трансформаторов безопасности согласно IEC/EN 61558.Корпус IP65 по запросу.Тип при заказе должен быть дополнен следующими данными:DTZ0,1(*/*)*1. заглушка ≙ номинальное напряжение при входе2. заглушка ≙ номинальное напряжение при выходе3. заглузка ≙ конфигурацияПример заказанеобходимый тип DTZ0,1необходимое номинальное входное напряжение 200 Внеобходимое номинальное напряжение на выходе 18,5 Внеобходимая конфигурация Dy(n)5Правильный типDTZ0,1(200/18,5)DY(N)5дополнительные отводы ￫ 931897 |
2. Проверка конструкции в соответствии с IEC / EN 61439
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 0 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 0 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 0 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 360 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +40 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
3. Технические характеристики согласно ETIM 7.0
| Низковольтные промышленные компоненты (EG000017) / Трехфазный управляющий трансформатор (EC002485) | |
| Электротехника, электроника, системы автоматизации / Трансформаторы / Регулировочные трансформаторы / Трёхфазные сухие трансформаторы (ecl@ss10.0.1-27-03-13-01 [AAB619015]) | |
| Построен как защитный трансформатор | Да |
| Встроенный изолирующий трансформатор | Да |
| Построен как энергосберегающий трансформатор | Нет |
| Первичное напряжение 1 | 50 - 950 V |
| Первичное напряжение 2 | 50 - 950 V |
| Первичное напряжение 3 | 50 - 950 V |
| Первичное напряжение 4 | 50 - 950 V |
| Первичное напряжение 5 | 50 - 950 V |
| Первичное напряжение 6 | 50 - 950 V |
| Первичное напряжение 7 | 0 - 0 V |
| Первичное напряжение 8 | 0 - 0 V |
| Первичное напряжение 9 | 0 - 0 V |
| Первичное напряжение 10 | 0 - 0 V |
| Вторичное напряжение 1 | 18.5 - 1000 V |
| Вторичное напряжение 2 | 18.5 - 1000 V |
| Вторичное напряжение 3 | 18.5 - 1000 V |
| Вторичное напряжение 4 | 18.5 - 1000 V |
| Вторичное напряжение 5 | 18.5 - 1000 V |
| Вторичное напряжение 6 | 18.5 - 1000 V |
| Вторичное напряжение 7 | 0 - 0 V |
| Вторичное напряжение 8 | 0 - 0 V |
| Вторичное напряжение 9 | 0 - 0 V |
| Вторичное напряжение 10 | 0 - 0 V |
| Система проводки | Other |
| Номинальная мощность | 10000 VA |
| Тип изоляционного материала в соотв. IEC 85 | B |
| Короткие замыкания | Нет |
| Относительное напряжение короткого замыкания | 3.5 % |
| Материал проводника | Copper |
| Ширина | 390 mm |
| Высота | 374 mm |
| Глубина | 216 mm |
| Степень защиты (IP) | IP00 |
| Степень защиты (NEMA) | Other |
4. Апробации
| Стандарты на продукцию | IEC/EN 61558-2-2; CE marking |
| UL File No. | – |
| UL Категория Контроль № | XPTQ2, XPTQ8 |
| CSA File No. | – |
| CSA Class No. | – |
| Сертификация Северной Америки | – |
| Специально разработан для Северной Америки | Нет |
| Подходит для | Branch circuits |
| Максимум. Уровень напряжения | 600 V AC |
| Степень защиты | IEC: IP00, UL/CSA Type: - |
Технические характеристики Eaton DTZ10*
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Единица измерения шт.
- Кратность поставки 1
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Единица измерения шт.
- Кратность поставки 1
