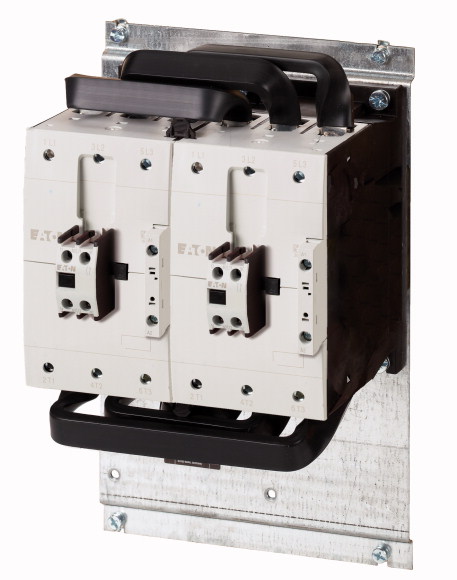

Eaton Реверсивная комбинация 80А, управляющее напряжение 110В (AC) DIULM80/11(110V50HZ,120V60HZ)
Реверсивная комбинация 80А, управляющее напряжение 110В (AC)
Купить по низким ценам Eaton Реверсивная комбинация 80А, управляющее напряжение 110В (AC) DIULM80/11(110V50HZ,120V60HZ)
Программа поставок
Ассортимент | Комбинации контакторов | ||
Применение | Комбинации контакторов для запуска двигателя с двумя направлениями вращения | ||
Принадлежности | Реверсивные сборки DIUL | ||
Категория применения | AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп | ||
|  | ||
Примечание | Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке. | ||
Расчетный рабочий ток | |||
AC-3 | |||
380 B 400 B | Ie | A | 80 |
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц | |||
AC-3 | |||
220 B 230 B | P | кВт | 25 |
380 B 400 B | P | кВт | 37 |
660 B 690 B | P | кВт | 63 |
AC-4 | |||
220 B 230 B | P | кВт | 12 |
380 B 400 B | P | кВт | 20 |
660 B 690 B | P | кВт | 26 |
Управляющее напряжение | 110 V 50 HZ, 120 V 60 HZ | ||
Род тока: перем. ток/пост. ток | Питание перем. тока | ||
| Отдельные компоненты комбинации | |||
| Силовой контактор Q11 DILM80 + DILM150-XHI11 | |||
| Силовой контактор Q12 DILM80 + DILM150-XHI11 | |||
| свободные вспомогательные контакты | |||
| механическая блокировка + |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 80 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 3.8 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 11.3 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 5.8 |
Способность отдавать потери мощности | Pve | W | 0 |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Combination of contactors (EC000010) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Combination of contactor (ecl@ss8.1-27-37-10-09 [AGZ572011]) | |||
Function | Reversing safety | ||
Rated control supply voltage Us at AC 50HZ | V | 110 - 110 | |
Rated control supply voltage Us at AC 60HZ | V | 120 - 120 | |
Rated control supply voltage Us at DC | V | 0 - 0 | |
Voltage type for actuating | AC | ||
Rated operation current Ie at AC-3, 400 V | A | 80 | |
Rated operation power at AC-3, 400 V | kW | 37 | |
Type of electrical connection of main circuit | Screw connection | ||
Degree of protection (IP) | IP00 |
Апробации
| Product Standards | IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking | ||
| UL File No. | E29096 | ||
| UL Category Control No. | NLDX | ||
| CSA File No. | 012528 | ||
| CSA Class No. | 2411-03, 3211-04 | ||
| North America Certification | UL listed, CSA certified | ||
| Specially designed for North America | No |
