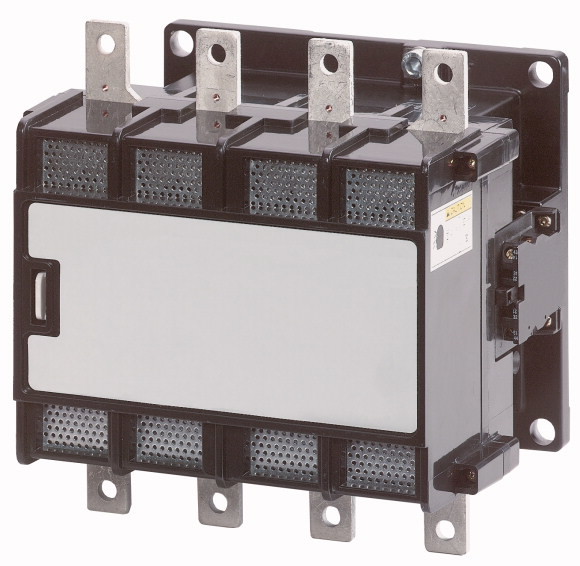

Eaton контактор 800А, 4 полюса, управляющее напряжение 220-230В (AC), категория применения AC1 DILP800/22(220-230V50HZ)
Eaton контактор 800А, 4 полюса, управляющее напряжение 220-230В (AC), категория применения AC1 DILP800/22(220-230V50HZ)
контактор 800А, 4 полюса, управляющее напряжение 220-230В (AC), категория применения AC1
Купить по низким ценам Eaton контактор 800А, 4 полюса, управляющее напряжение 220-230В (AC), категория применения AC1 DILP800/22(220-230V50HZ)
Описание Eaton контактор 800А, 4 полюса, управляющее напряжение 220-230В (AC), категория применения AC1 DILP800/22(220-230V50HZ)
1. Программа поставок
| Ассортимент | Силовые контакторы |
| Применение | Силовой контактор для 4-полюсных потребителей |
| Подассортимент | Силовые контакторы более 200 A, 4-полюсные |
| Категория применения | AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления |
| Техника присоединения | Винтовые клеммы |
| Полюсы | 4-полюсн. |
| Расчетный рабочий ток | |
| AC-1обычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 40 °C [Ith =Ie] | 800 A |
| AC-1обычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 55 °C [Ith =Ie] | 650 A |
| AC-1обычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 60 °C [Ith =Ie] | 575 A |
| AC-1обычный термический ток, 1-полюсныйразомкнут [Ith] | 2240 A |
| Назначение контактов | |
| Замык. = замыкающий контакт | 2 замык |
| Разм. = размыкающий контакт | 2 разм. |
| Графические условные обозначения | |
| Применяемое для | DILP800-XHI… |
| Управляющее напряжение | 220 V 50 Hz230 V 50 Hz |
| Род тока: перем. ток/пост. ток | Питание перем. тока |
2. Технические характеристики
| Общая информация | |
| Стандарты и предписания | IEC/EN 60947, VDE 0660 |
| Механический срок службыРабота от перем. тока [Переключения] | 5 x 106 |
| Частота коммутаций, механическаяРабота от перем. тока [Переключения/ч] | 3600 |
| Стойкость к климатическим воздействиям | Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
| Температура окружающей средыразомкнут | -40 - +70 °C |
| Установочное положениеустановочное положение | |
| Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 15 мсЦепи главного токаЗамыкающие контакты | 10 g |
| Класс защиты | IP00 |
| Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук с крышкой для клемм |
| Поперечные сечения соединения главного проводаодножильный | 1 x (70 - 300)2 x (35 - 185) мм2 |
| Поперечные сечения соединения главного проводамногожильный | 1 x (70 - 300)2 x (35 - 185) мм2 |
| Поперечные сечения подсоединяемых вспомогательных проводоводножильный | 2 x (0,5 - 2,5) мм2 |
| Соединительный винт главного провода | M10 |
| Начальный пусковой момент | 12 - 16 Нм |
| Соединительный винт вспомогательного провода | M3,5 |
| Начальный пусковой момент | 1,2 Нм |
| ИнструментыКабели системы управленияОтвертка с профилем Pozidriv | 2 Размер |
| Цепи главного тока | |
| Номинальная устойчивость к импульсу [Uimp] | 8000 В перем. тока |
| Категория перенапряжения / степень загрязнения | III/3 |
| Номинальные выдерживаемые напряжения изоляции [Ui] | 1000 В перем. тока |
| Номинальное напряжение [Ue] | 1000 В перем. тока |
| Безопасное разъединение согласно EN 61140между катушкой и контактами | 1000 В перем. тока |
| Безопасное разъединение согласно EN 61140между контактами | 690 В перем. тока |
| Включающая способность (cos ϕ) [до 690 В] | 5500согласно IEC/EN 60947 A |
| Отключающая способность 220 B 230 B | 5400 A |
| Отключающая способность 380 B 400 B | 5400 A |
| Отключающая способность 500 В | 5400 A |
| Отключающая способность 660 B 690 B | 5400 A |
| Стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации 2 400 В [gG/gL 500 В] | 630 A |
| Стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации "1" 400 В [gG/gL 500 В] | 800 A |
| Переменное напряжение | |
| AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 40 °C [Ith =Ie] | 800 A |
| AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 55 °C [Ith =Ie] | 650 A |
| AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 60 °C [Ith =Ie] | 575 A |
| AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйразомкнут [Ith] | 2240 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц220 B 230 B [Ie] | 550 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц240 В [Ie] | 550 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц415 В [Ie] | 550 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц440 В [Ie] | 550 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц500 В [Ie] | 550 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц660 B 690 B [Ie] | 550 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц1000 В [Ie] | 175 A |
| AC-3Расчетная рабочая мощность [P]220 B 230 B [P] | 160 кВт |
| AC-3Расчетная рабочая мощность [P]240 В [P] | 160 кВт |
| AC-3Расчетная рабочая мощность [P]380 B 400 B [P] | 280 кВт |
| AC-3Расчетная рабочая мощность [P]415 В [P] | 280 кВт |
| AC-3Расчетная рабочая мощность [P]440 В [P] | 280 кВт |
| AC-3Расчетная рабочая мощность [P]660 B 690 B [P] | 500 кВт |
| AC-3Расчетная рабочая мощность [P]1000 В [P] | 250 кВт |
| постоянное напряжение | |
| Расчетный рабочий ток Ie открытыйDC-160 В [Ie] | 800 A |
| Расчетный рабочий ток Ie открытыйDC-1110 В [Ie] | 800 A |
| Расчетный рабочий ток Ie открытыйDC-1220 В [Ie] | 800 A |
| Расчетный рабочий ток Ie открытыйDC-1440 В [Ie] | 650 A |
| Расчетный рабочий ток Ie открытыйDC-360 В [Ie] | 650 A |
| Расчетный рабочий ток Ie открытыйDC-3110 В [Ie] | 650 A |
| Расчетный рабочий ток Ie открытыйDC-3220 В [Ie] | 650 A |
| Расчетный рабочий ток Ie открытыйDC-3440 В [Ie] | 650 A |
| Расчетный рабочий ток Ie открытыйDC-560 В [Ie] | 650 A |
| Расчетный рабочий ток Ie открытыйDC-5110 В [Ie] | 650 A |
| Расчетный рабочий ток Ie открытыйDC-5220 В [Ie] | 650 A |
| Расчетный рабочий ток Ie открытыйDC-5440 В [Ie] | 650 A |
| Электрические тепловые потери | |
| 4-полюсн., при Ith | 240 W |
| Механические приводы | |
| Безопасность по напряжениюРабота от перем. тока, 50 Гц [втягивание] | 0.85 - 1.1 x Uc |
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USРабота от перем. тока, 50/60 Гц [втягивание] | 3500 VA |
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USРабота от перем. тока, 50/60 Гц [Удержание] | 140 VA |
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USРабота от перем. тока, 50/60 Гц [Удержание] | 60 W |
| Продолжительность включения | 100 % продолжительность включения |
| Время переключения 100 % US (рекомендуемые значения)Цепи главного токаРабота от перем. токаЗадержка замыкания | 30 - 60 мс |
| Время переключения 100 % US (рекомендуемые значения)Цепи главного токаРабота от перем. токаВремя открытия | 10 - 20 мс |
3. Проверка конструкции в соответствии с IEC / EN 61439
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 800 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 60 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 0 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 60 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -40 °C |
| Макс. рабочая температура | +70 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
4. Технические характеристики согласно ETIM 7.0
| Низковольтные промышленные компоненты (EG000017) / Силовой контактор, переключение переменного тока (EC000066) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Contactor (LV) / Power contactor, AC switching (ecl@ss10.0.1-27-37-10-03 [AAB718015]) | |
| Номинальное управляющее напряжение питания Us при AC 50 Гц | 220 - 230 V |
| Номинальное управляющее напряжение питания Us при 60 Гц переменного тока | 0 - 0 V |
| Номинальное управляющее напряжение питания Us при постоянном токе | 0 - 0 V |
| Тип напряжения для приведения в действие | AC |
| Номинальный рабочий ток Ie при AC-1, 400 В | 800 A |
| Номинальный рабочий ток Ie при AC-3, 400 В | 550 A |
| Номинальная рабочая мощность при AC-3, 400 В | 280 kW |
| Номинальный рабочий ток Ie при AC-4, 400 В | 0 A |
| Номинальная рабочая мощность при AC-4, 400 В | 0 kW |
| Номинальная рабочая мощность NEMA | 0 kW |
| Модульная версия | Нет |
| Количество вспомогательных контактов как нормально разомкнутый контакт | 2 |
| Количество вспомогательных контактов как нормально замкнутый контакт | 2 |
| Тип электрического подключения главной цепи | Rail connection |
| Количество нормально замкнутых контактов в качестве основного контакта | |
| Количество главных контактов как нормально открытый контакт | 4 |
5. Апробации
| Стандарты на продукцию | IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking |
| UL File No. | E29096 |
| UL Категория Контроль № | NLDX |
| CSA File No. | LR72236 |
| Сертификация Северной Америки | UL listed, CSA certified |
| Специально разработан для Северной Америки | Нет |
6. Характеристики
| Характеристика | |
| Условия переключения для 4-полюсных потребителей без двигателяРабочая характеристикаНе индуктивная или слабо индуктивная нагрузкаЭлектрическое краткое обозначениеВключение: 1 × расчетный рабочий токВыключение: 1 × расчетный рабочий токКатегория применения100 % AC-1Типичные случаи примененияЭлектрический нагрев |
7. Размеры
| ① DILP800-XHI-SI② DILP800-XHI11-SA | |
| DILP800 + DILP800-XHB |
Технические характеристики Eaton контактор 800А, 4 полюса, управляющее напряжение 220-230В (AC), категория применения AC1 DILP800/22(220-230V50HZ)
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
Написать отзыв
Общая оценка товара:
Официальный поставщик компании Eaton в России
