Описание Eaton Контактор 63 А, управляющее напряжение 240В (АС), 4 полюса, категория применения AC-3, AC-4 DILMP63(240V50HZ)
1. Программа поставок
| Ассортимент | Силовые контакторы |
| Применение | Силовой контактор для 4-полюсных потребителей |
| Подассортимент | Силовые контакторы до 200 A, 4-полюсн. |
| Категория применения | AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивленияAC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы |
| Техника присоединения | Винтовые клеммы |
| Полюсы | 4-полюсн. |
| Расчетный рабочий ток | |
| AC-1обычный термический ток, 3-полюсный, 50 - 60 Гцпри 40 °C [Ith =Ie] | 63 A |
| AC-1обычный термический ток, 3-полюсный, 50 - 60 Гцпри 50 °C [Ith =Ie] | 60 A |
| AC-1обычный термический ток, 3-полюсный, 50 - 60 Гцпри 55 °C [Ith =Ie] | 58 A |
| AC-1обычный термический ток, 3-полюсный, 50 - 60 Гцпри 60 °C [Ith =Ie] | 54 A |
| Графические условные обозначения | |
| Применяемое для | DILM150-XHI(A)(V)…илиDILM1000-XHI11-SAилиDILM1000-XHI(V)11-SI |
| Управляющее напряжение | 240 V 50 Hz |
| Род тока: перем. ток/пост. ток | Питание перем. тока |
| Подключение к SmartWire-DT | нет |
| Указания | Коммутирующие элементы согласно EN 50012. |
2. Технические характеристики
| Общая информация | |
| Стандарты и предписания | IEC/EN 60947, VDE 0660, UL, CSA |
| Механический срок службыРабота от перем. тока [Переключения] | 10 x 106 |
| Механический срок службыУправляется постоянным током DC [Переключения] | 10 x 106 |
| Частота коммутаций, механическаяРабота от перем. тока [Переключения/ч] | 5000 |
| Частота коммутаций, механическаяУправляется постоянным током DC [Переключения/ч] | 5000 |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-3Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
| Температура окружающей средыразомкнут | -25 - +60 °C |
| Температура окружающей средыв капсульном корпусе | - 25 - 40 °C |
| Температура окружающей средыХранение | - 40 - 80 °C |
| Установочное положениеустановочное положение | |
| Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсЦепи главного токаЗамыкающие контакты | 10 g |
| Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсВспомогательные блок-контактыЗамыкающие контакты | 7 g |
| Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсВспомогательные блок-контактыРазмыкающие контакты | 5 g |
| Класс защиты | IP00 |
| Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук |
| Длина зачистки | 10 мм |
| Поперечные сечения соединения главного проводаодножильный | 1 x (2,5 - 16)2 x (2,5 - 16) мм2 |
| Поперечные сечения соединения главного проводатонкопроволочный с оконечной муфтой | 1 x (2,5 - 35)2 x (2,5 - 25) мм2 |
| Поперечные сечения соединения главного проводамногожильный | 1 x (16 - 50)2 x (16 - 35) мм2 |
| Поперечные сечения соединения главного проводаОдно- или многожильный | 12 - 2 AWG |
| Поперечные сечения соединения главного проводаПлоский провод [Количество сегментов x ширина x толщина ] | 2 x (6 x 9 x 0,8) мм |
| Поперечные сечения соединения главного проводаСоединительный винт | M6 |
| Поперечные сечения соединения главного проводаНачальный пусковой момент | 3,3 Нм |
| Поперечные сечения соединения главного проводаДлина зачистки | 10 мм |
| Поперечные сечения подсоединяемых вспомогательных проводоводножильный | 1 x (0,75 - 4)2 x (0,75 - 4) мм2 |
| Поперечные сечения подсоединяемых вспомогательных проводовтонкопроволочный с оконечной муфтой | 1 x (0,75 - 2,5)2 x (0,75 - 2,5) мм2 |
| Поперечные сечения подсоединяемых вспомогательных проводоводно- или многожильные | 18 - 14 AWG |
| Поперечные сечения подсоединяемых вспомогательных проводовДлина зачистки | 10 мм |
| Поперечные сечения подсоединяемых вспомогательных проводовСоединительный винт | M3,5 |
| Поперечные сечения подсоединяемых вспомогательных проводовНачальный пусковой момент | 1,2 Нм |
| ИнструментыГлавный проводОтвертка с профилем Pozidriv | 2 Размер |
| ИнструментыГлавный проводСтандартная отвёртка | 0.8 x 5.51 x 6 мм |
| ИнструментыКабели системы управленияОтвертка с профилем Pozidriv | 2 Размер |
| ИнструментыКабели системы управленияСтандартная отвёртка | 0,8 x 5,51 x 6 мм |
| Цепи главного тока | |
| Номинальная устойчивость к импульсу [Uimp] | 8000 В перем. тока |
| Категория перенапряжения / степень загрязнения | III/3 |
| Номинальные выдерживаемые напряжения изоляции [Ui] | 690 В перем. тока |
| Номинальное напряжение [Ue] | 690 В перем. тока |
| Безопасное разъединение согласно EN 61140между катушкой и контактами | 440 В перем. тока |
| Безопасное разъединение согласно EN 61140между контактами | 440 В перем. тока |
| Включающая способность (cos ϕ) [до 690 В] | 560согласно IEC/EN 60947 A |
| Отключающая способность 220 B 230 B | 400 A |
| Отключающая способность 380 B 400 B | 400 A |
| Отключающая способность 500 В | 400 A |
| Отключающая способность 660 B 690 B | 250 A |
| Стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации 2 400 В [gG/gL 500 В] | 63 A |
| Стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации 2 690 В [gG/gL 690 В] | 50 A |
| Стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации "1" 400 В [gG/gL 500 В] | 125 A |
| Стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации "1" 690 В [gG/gL 690 В] | 80 A |
| Переменное напряжение | |
| AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 40 °C [Ith =Ie] | 63 A |
| AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 50 °C [Ith =Ie] | 60 A |
| AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 55 °C [Ith =Ie] | 58 A |
| AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 60 °C [Ith =Ie] | 54 A |
| AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцв капсульном корпусе [Ith] | 50 A |
| AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйразомкнут [Ith] | 162 A |
| AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйв капсульном корпусе [Ith] | 146 A |
| AC-1Расчетная рабочая мощность [P]220/230 В [P] | 23 кВт |
| AC-1Расчетная рабочая мощность [P]240 В [P] | 25 кВт |
| AC-1Расчетная рабочая мощность [P]380/400 В [P] | 39 кВт |
| AC-1Расчетная рабочая мощность [P]415 В [P] | 43 кВт |
| AC-1Расчетная рабочая мощность [P]440 В [P] | 46 кВт |
| AC-1Расчетная рабочая мощность [P]500 В [P] | 52 кВт |
| AC-1Расчетная рабочая мощность [P]690 В [P] | 68 кВт |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 ГцПримечание | При максимальной допустимой температуре окружающей среды (откр.) |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц220 B 230 B [Ie] | 40 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц240 В [Ie] | 40 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie] | 40 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц415 В [Ie] | 40 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц440 В [Ie] | 40 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц500 В [Ie] | 40 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц660 B 690 B [Ie] | 25 A |
| AC-3Расчетная рабочая мощность [P]220 B 230 B [P] | 12.5 кВт |
| AC-3Расчетная рабочая мощность [P]240 В [P] | 13.5 кВт |
| AC-3Расчетная рабочая мощность [P]380 B 400 B [P] | 18.5 кВт |
| AC-3Расчетная рабочая мощность [P]415 В [P] | 24 кВт |
| AC-3Расчетная рабочая мощность [P]440 В [P] | 25 кВт |
| AC-3Расчетная рабочая мощность [P]500 В [P] | 28 кВт |
| AC-3Расчетная рабочая мощность [P]660 B 690 B [P] | 23 кВт |
| постоянное напряжение | |
| Расчетный рабочий ток Ie открытыйDC-160 В [Ie] | 63 A |
| Расчетный рабочий ток Ie открытыйDC-1110 В [Ie] | 63 A |
| Расчетный рабочий ток Ie открытыйDC-1220 В [Ie] | 63 A |
| Электрические тепловые потери | |
| 3-полюсный, при Ith (60°) | 16.5 W |
| Сопротивление на полюс | 1.9 мОм |
| Механические приводы | |
| Безопасность по напряжениюРабота от перем. тока, 50 Гц [втягивание] | 0.8 - 1.1 x Uc |
| Безопасность по напряжениюРабота от перем. тока, 50/60 Гц | 0.85 - 1.1 x Uc |
| Безопасность по напряжениюРабота от перем. тока [Отпускание] | 0.4 - 0.6 x Uc |
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USРабота от перем. тока, 50/60 Гц [втягивание] | 150 VA |
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USРабота от перем. тока, 50/60 Гц [втягивание] | 95 W |
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USРабота от перем. тока, 50/60 Гц [Удержание] | 16 VA |
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USРабота от перем. тока, 50/60 Гц [Удержание] | 4.1 W |
| Продолжительность включения | 100 % продолжительность включения |
| Время переключения 100 % US (рекомендуемые значения)Цепи главного токаРабота от перем. токаЗадержка замыкания | 12 - 18 мс |
| Время переключения 100 % US (рекомендуемые значения)Цепи главного токаРабота от перем. токаВремя открытия | 8 - 13 мс |
| Время переключения 100 % US (рекомендуемые значения)допустимый ток покоя пари активации A1 - A2 из электроники (при сигнале 0) | ≦ 1 мА |
| Опробованные рабочие характеристики | |
| Коммутационная способностьмаксимальная мощность двигателятрехфазн.200 В208 В | 10 л.с. |
| Коммутационная способностьмаксимальная мощность двигателятрехфазн.230 В240 В | 15 л.с. |
| Коммутационная способностьмаксимальная мощность двигателятрехфазн.460 В480 В | 30 л.с. |
| Коммутационная способностьмаксимальная мощность двигателятрехфазн.575 В600 В | 40 л.с. |
| Коммутационная способностьмаксимальная мощность двигателяоднофазный115 В120 В | 3 л.с. |
| Коммутационная способностьмаксимальная мощность двигателяоднофазный230 В240 В | 7.5 л.с. |
| Коммутационная способностьОбщее применение | 63 A |
| Short Circuit Current RatingОсновная номинальная характеристикаSCCR | 10 kA |
| Short Circuit Current RatingОсновная номинальная характеристикаМакс. предохранитель | 250 A |
| Short Circuit Current RatingОсновная номинальная характеристикамакс. CB | 250 A |
| Short Circuit Current Rating480 В кор. замык.SCCR (предохранитель) | 30/100 kA |
| Short Circuit Current Rating480 В кор. замык.Макс. предохранитель | 250/150 Class J A |
| Short Circuit Current Rating480 В кор. замык.SCCR (CB) | 65 kA |
| Short Circuit Current Rating480 В кор. замык.макс. CB | 100 A |
| Short Circuit Current Rating600 В кор. замык.SCCR (предохранитель) | 30/100 kA |
| Short Circuit Current Rating600 В кор. замык.Макс. предохранитель | 250/150 Class J A |
| Short Circuit Current Rating600 В кор. замык.SCCR (CB) | 30 kA |
| Short Circuit Current Rating600 В кор. замык.макс. CB | 250 A |
| Ном. характеристики специального назначенияЭлектроразрядные лампы (балласт)480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | 79 A |
| Ном. характеристики специального назначенияЭлектроразрядные лампы (балласт)600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | 79 A |
| Ном. характеристики специального назначенияЛампы накаливания (вольфрам)480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | 74 A |
| Ном. характеристики специального назначенияЛампы накаливания (вольфрам)600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | 74 A |
| Ном. характеристики специального назначенияВоздушные электронагреватели480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | 79 A |
| Ном. характеристики специального назначенияВоздушные электронагреватели600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | 79 A |
| Ном. характеристики специального назначенияУправление лифтами200В 60Гц 3-фазн. | 7.5 л.с. |
| Ном. характеристики специального назначенияУправление лифтами200В 60Гц 3-фазн. | 25.3 A |
| Ном. характеристики специального назначенияУправление лифтами240В 60Гц 3-фазн. | 10 л.с. |
| Ном. характеристики специального назначенияУправление лифтами240В 60Гц 3-фазн. | 28 A |
| Ном. характеристики специального назначенияУправление лифтами480В 60Гц 3-фазн. | 25 л.с. |
| Ном. характеристики специального назначенияУправление лифтами480В 60Гц 3-фазн. | 34 A |
| Ном. характеристики специального назначенияУправление лифтами600В 60Гц 3-фазн. | 30 л.с. |
| Ном. характеристики специального назначенияУправление лифтами600В 60Гц 3-фазн. | 32 A |
3. Проверка конструкции в соответствии с IEC / EN 61439
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 63 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 5.5 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 16.5 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 4.1 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +60 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
4. Технические характеристики согласно ETIM 7.0
| Низковольтные промышленные компоненты (EG000017) / Силовой контактор, переключение переменного тока (EC000066) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Contactor (LV) / Power contactor, AC switching (ecl@ss10.0.1-27-37-10-03 [AAB718015]) | |
| Номинальное управляющее напряжение питания Us при AC 50 Гц | 240 - 240 V |
| Номинальное управляющее напряжение питания Us при 60 Гц переменного тока | 0 - 0 V |
| Номинальное управляющее напряжение питания Us при постоянном токе | 0 - 0 V |
| Тип напряжения для приведения в действие | AC |
| Номинальный рабочий ток Ie при AC-1, 400 В | 63 A |
| Номинальный рабочий ток Ie при AC-3, 400 В | 40 A |
| Номинальная рабочая мощность при AC-3, 400 В | 18.5 kW |
| Номинальный рабочий ток Ie при AC-4, 400 В | 25 A |
| Номинальная рабочая мощность при AC-4, 400 В | 12 kW |
| Номинальная рабочая мощность NEMA | 22 kW |
| Модульная версия | Нет |
| Количество вспомогательных контактов как нормально разомкнутый контакт | |
| Количество вспомогательных контактов как нормально замкнутый контакт | |
| Тип электрического подключения главной цепи | Screw connection |
| Количество нормально замкнутых контактов в качестве основного контакта | |
| Количество главных контактов как нормально открытый контакт | 4 |
5. Апробации
| Стандарты на продукцию | IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking |
| UL File No. | E29096 |
| UL Категория Контроль № | NLDX |
| CSA File No. | 012528 |
| CSA Class No. | 2411-03, 3211-04 |
| Сертификация Северной Америки | UL listed, CSA certified |
| Специально разработан для Северной Америки | Нет |
6. Характеристики
| Дополнительное оснащение | 1: Модули вспомогательных контактов2: Схема защиты |
| Характеристика | |
| Условия переключения для 4-полюсных потребителей без двигателяРабочая характеристикаНе индуктивная или слабо индуктивная нагрузкаЭлектрическое краткое обозначениеВключение: 1 × расчетный рабочий токВыключение: 1 × расчетный рабочий токКатегория применения100 % AC-1Типичные случаи примененияЭлектрический нагрев |
7. Размеры
| Контакторы | |
| боковое расстояние от заземлённых деталей: 6 мм | |
| DILMP63DILMP80 |

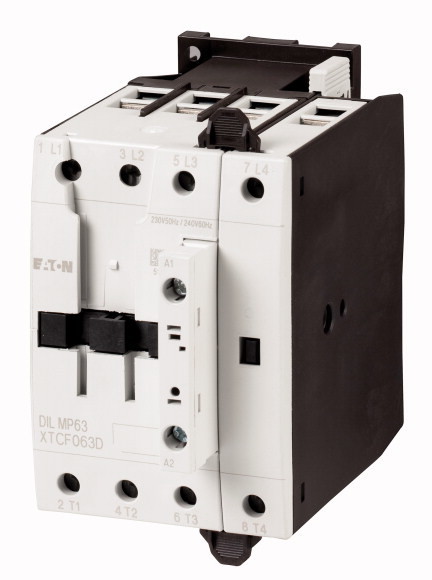

Технические характеристики Eaton Контактор 63 А, управляющее напряжение 240В (АС), 4 полюса, категория применения AC-3, AC-4 DILMP63(240V50HZ)
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
Написать отзыв
Общая оценка товара:
Официальный поставщик компании Eaton в России
