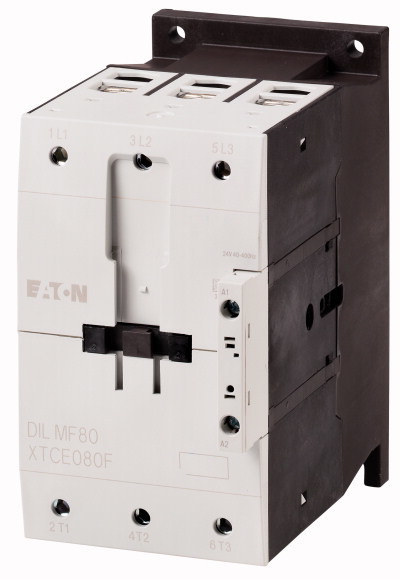

Контактор с электронной катушкой 115А, управляющее напряжение 100-120В, категория применения AC-3, AC-4
Купить по низким ценам Eaton Контактор с электронной катушкой 115А, управляющее напряжение 100-120В, категория применения AC-3, AC-4 DILMF115(RAC120)
Описание Eaton Контактор с электронной катушкой 115А, управляющее напряжение 100-120В, категория применения AC-3, AC-4 DILMF115(RAC120)
| Применение | Силовой контактор для полупроводников согласно SEMI F47 |
| Подассортимент | Силовые контакторы до 150 A с электронным приводом |
| Категория применения | AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивленияAC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работыAC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп |
| Примечание | Подходит также для двигателей класса эффективности IE3.Устройства, совместимые с IE3, обозначаются логотипом на упаковке. |
| Техника присоединения | Винтовые клеммы |
| Расчетный рабочий ток | |
| AC-3380 B 400 B [Ie] | 115 A |
| AC-1обычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 40 °C [Ith =Ie] | 160 A |
| AC-1обычный термический ток, 3-полюсный, 50 - 60 Гцв капсульном корпусе [Ith] | 115 A |
| AC-1обычный термический ток, 1-полюсныйразомкнут [Ith] | 325 A |
| AC-1обычный термический ток, 1-полюсныйв капсульном корпусе [Ith] | 285 A |
| максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц | |
| AC-3220 B 230 B [P] | 37 кВт |
| AC-3380 B 400 B [P] | 55 кВт |
| AC-3660 B 690 B [P] | 90 кВт |
| AC-4220 B 230 B [P] | 17 кВт |
| AC-4380 B 400 B [P] | 28 кВт |
| AC-4660 B 690 B [P] | 43 кВт |
| Графические условные обозначения | |
| Управляющее напряжение | RAC 120: 100 - 120 V 50/60 Hz |
| Указания | Коммутирующие элементы согласно EN 50012.Встроенная схема защиты.Встроенная схема защиты электроники управления. |
2. Технические характеристики
| Общая информация | |
| Установочное положение | |
| Переменное напряжение | |
| AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 40 °C [Ith =Ie] | 160 A |
| AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 50 °C [Ith =Ie] | 142 A |
| AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 60 °C [Ith =Ie] | 130 A |
| AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцв капсульном корпусе [Ith] | 115 A |
| AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйразомкнут [Ith] | 325 A |
| AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйв капсульном корпусе [Ith] | 285 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 ГцПримечание | При максимальной допустимой температуре окружающей среды (откр.) |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц220 B 230 B [Ie] | 115 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц240 В [Ie] | 115 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie] | 115 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц415 В [Ie] | 115 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц440 В [Ie] | 115 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц500 В [Ie] | 115 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц660 B 690 B [Ie] | 93 A |
| AC-3Расчетная рабочая мощность [P]220 B 230 B [P] | 37 кВт |
| AC-3Расчетная рабочая мощность [P]240 В [P] | 40 кВт |
| AC-3Расчетная рабочая мощность [P]380 B 400 B [P] | 55 кВт |
| AC-3Расчетная рабочая мощность [P]415 В [P] | 70 кВт |
| AC-3Расчетная рабочая мощность [P]440 В [P] | 75 кВт |
| AC-3Расчетная рабочая мощность [P]500 В [P] | 85 кВт |
| AC-3Расчетная рабочая мощность [P]660 B 690 B [P] | 90 кВт |
| AC-4открытый, 3-полюсный, 50 - 60 Гц220 B 230 B [Ie] | 55 A |
| AC-4открытый, 3-полюсный, 50 - 60 Гц240 В [Ie] | 55 A |
| AC-4открытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie] | 55 A |
| AC-4открытый, 3-полюсный, 50 - 60 Гц415 В [Ie] | 55 A |
| AC-4открытый, 3-полюсный, 50 - 60 Гц440 В [Ie] | 55 A |
| AC-4открытый, 3-полюсный, 50 - 60 Гц500 В [Ie] | 55 A |
| AC-4открытый, 3-полюсный, 50 - 60 Гц660 B 690 B [Ie] | 45 A |
| AC-4Расчетная рабочая мощность [P]220 B 230 B [P] | 17 кВт |
| AC-4Расчетная рабочая мощность [P]240 В [P] | 19 кВт |
| AC-4Расчетная рабочая мощность [P]380 B 400 B [P] | 28 кВт |
| AC-4Расчетная рабочая мощность [P]415 В [P] | 33 кВт |
| AC-4Расчетная рабочая мощность [P]440 В [P] | 35 кВт |
| AC-4Расчетная рабочая мощность [P]500 В [P] | 40 кВт |
| AC-4Расчетная рабочая мощность [P]660 B 690 B [P] | 43 кВт |
| Электрические тепловые потери | |
| 3-полюсный, при Ith (60°) | 30.4 W |
| Электрические тепловые потери при Ie согласно AC-3/400 V | 18.9 W |
| Механические приводы | |
| Безопасность по напряжениюРабота от перем. тока [втягивание] | 0.8 - 1.15 x Uc |
| Безопасность по напряжениюРабота от перем. тока [Отпускание] | 0.2 - 0.5 x Uc |
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USэлектронный привод [втягивание] | 180 VA |
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USэлектронный привод [Удержание] | 3.1 VA |
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USэлектронный привод [Удержание] | 2.3 W |
| Продолжительность включения | 100 % продолжительность включения |
| Время переключенияЗадержка замыкания | 40 мс |
| Время переключенияВремя открытия | 40 мс |
| -подходит после | SEMI F47 |
| Электромагнитная совместимость (ЭМС) | |
| Излучаемые радиопомехи | согласно EN 60947-1 |
| Иммунитет | согласно EN 60947-1 |
| другие технические характеристики | |
| Как силовой контактор [DIL] | M115 |
| Опробованные рабочие характеристики | |
| Коммутационная способностьмаксимальная мощность двигателятрехфазн.200 В208 В | 40 л.с. |
| Коммутационная способностьмаксимальная мощность двигателятрехфазн.230 В240 В | 50 л.с. |
| Коммутационная способностьмаксимальная мощность двигателятрехфазн.460 В480 В | 100 л.с. |
| Коммутационная способностьмаксимальная мощность двигателятрехфазн.575 В600 В | 100 л.с. |
| Коммутационная способностьмаксимальная мощность двигателяоднофазный115 В120 В | 10 л.с. |
| Коммутационная способностьмаксимальная мощность двигателяоднофазный230 В240 В | 25 л.с. |
| Коммутационная способностьОбщее применение | 180 A |
| Short Circuit Current RatingОсновная номинальная характеристикаSCCR | 10 kA |
| Short Circuit Current RatingОсновная номинальная характеристикаМакс. предохранитель | 600 A |
| Short Circuit Current RatingОсновная номинальная характеристикамакс. CB | 600 A |
| Short Circuit Current Rating480 В кор. замык.SCCR (предохранитель) | 30/100 kA |
| Short Circuit Current Rating480 В кор. замык.Макс. предохранитель | 300/300 Class J A |
| Short Circuit Current Rating480 В кор. замык.SCCR (CB) | 65 kA |
| Short Circuit Current Rating480 В кор. замык.макс. CB | 250 A |
| Short Circuit Current Rating600 В кор. замык.SCCR (предохранитель) | 30/100 kA |
| Short Circuit Current Rating600 В кор. замык.Макс. предохранитель | 300/300 Class J A |
| Short Circuit Current Rating600 В кор. замык.SCCR (CB) | 30 kA |
| Short Circuit Current Rating600 В кор. замык.макс. CB | 350 A |
| Ном. характеристики специального назначенияЭлектроразрядные лампы (балласт)480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | 160 A |
| Ном. характеристики специального назначенияЭлектроразрядные лампы (балласт)600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | 160 A |
| Ном. характеристики специального назначенияЛампы накаливания (вольфрам)480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | 160 A |
| Ном. характеристики специального назначенияЛампы накаливания (вольфрам)600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | 160 A |
| Ном. характеристики специального назначенияВоздушные электронагреватели480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | 160 A |
| Ном. характеристики специального назначенияВоздушные электронагреватели600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | 160 A |
| Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)LRA 480В 60Гц 3-фазн. | 540 A |
| Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)FLA 480В 60Гц 3-фазн. | 84 A |
| Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)LRA 600В 60Гц 3-фазн. | 540 A |
| Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)FLA 600В 60Гц 3-фазн. | 84 A |
| Ном. характеристики специального назначенияНом. характеристики определенного назначения (100 000 циклов согл. UL 1995)LRA 480В 60Гц 3-фазн. | 690 A |
| Ном. характеристики специального назначенияНом. характеристики определенного назначения (100 000 циклов согл. UL 1995)FLA 480В 60Гц 3-фазн. | 115 A |
| Ном. характеристики специального назначенияУправление лифтами200В 60Гц 3-фазн. | 30 л.с. |
| Ном. характеристики специального назначенияУправление лифтами200В 60Гц 3-фазн. | 92 A |
| Ном. характеристики специального назначенияУправление лифтами240В 60Гц 3-фазн. | 40 л.с. |
| Ном. характеристики специального назначенияУправление лифтами240В 60Гц 3-фазн. | 104 A |
| Ном. характеристики специального назначенияУправление лифтами480В 60Гц 3-фазн. | 75 л.с. |
| Ном. характеристики специального назначенияУправление лифтами480В 60Гц 3-фазн. | 96 A |
| Ном. характеристики специального назначенияУправление лифтами600В 60Гц 3-фазн. | 100 л.с. |
| Ном. характеристики специального назначенияУправление лифтами600В 60Гц 3-фазн. | 99 A |
3. Проверка конструкции в соответствии с IEC / EN 61439
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 115 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 6.3 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 18.9 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 2.3 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +60 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
4. Технические характеристики согласно ETIM 7.0
| Низковольтные промышленные компоненты (EG000017) / Силовой контактор, переключение переменного тока (EC000066) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Contactor (LV) / Power contactor, AC switching (ecl@ss10.0.1-27-37-10-03 [AAB718015]) | |
| Номинальное управляющее напряжение питания Us при AC 50 Гц | 100 - 120 V |
| Номинальное управляющее напряжение питания Us при 60 Гц переменного тока | 100 - 120 V |
| Номинальное управляющее напряжение питания Us при постоянном токе | 0 - 0 V |
| Тип напряжения для приведения в действие | AC |
| Номинальный рабочий ток Ie при AC-1, 400 В | 130 A |
| Номинальный рабочий ток Ie при AC-3, 400 В | 115 A |
| Номинальная рабочая мощность при AC-3, 400 В | 55 kW |
| Номинальный рабочий ток Ie при AC-4, 400 В | 55 A |
| Номинальная рабочая мощность при AC-4, 400 В | 28 kW |
| Номинальная рабочая мощность NEMA | 74.6 kW |
| Модульная версия | Нет |
| Количество вспомогательных контактов как нормально разомкнутый контакт | |
| Количество вспомогательных контактов как нормально замкнутый контакт | |
| Тип электрического подключения главной цепи | Screw connection |
| Количество нормально замкнутых контактов в качестве основного контакта | |
| Количество главных контактов как нормально открытый контакт | 3 |
5. Апробации
| Стандарты на продукцию | IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking |
| UL File No. | E29096 |
| UL Категория Контроль № | NLDX |
| CSA File No. | 012528 |
| CSA Class No. | 2411-03, 3211-04 |
| Сертификация Северной Америки | UL listed, CSA certified |
| Специально разработан для Северной Америки | Нет |
6. Характеристики
| Дополнительное оснащение | 1: Реле защиты электродвигателей2: Модули вспомогательных контактов |
| Характеристика | |
| Условия переключения для потребителей без двигателя 3-полюсных, 4-полюсныхРабочая характеристикаНе индуктивная или слабо индуктивная нагрузкаЭлектрическое краткое обозначениеВключение: 1 × расчетный рабочий токВыключение: 1 × расчетный рабочий токКатегория применения100 % AC-1Типичные случаи примененияЭлектрический нагрев | |
| Характеристика |
7. Размеры
| Силовые контакторы со вспомогательным контактным модулем | |
| боковое расстояние от заземлённых деталей: 10 мм |
Технические характеристики Eaton Контактор с электронной катушкой 115А, управляющее напряжение 100-120В, категория применения AC-3, AC-4 DILMF115(RAC120)
Написать отзыв
Общая оценка товара:
Официальный поставщик компании Eaton в России
