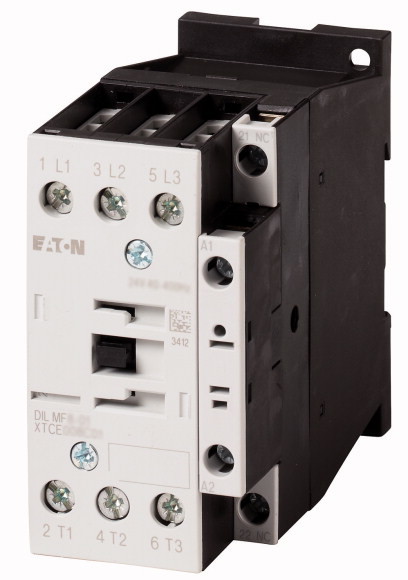

Eaton Контактор с электронной катушкой 11А, управляющее напряжение 190-240В, 1НЗ доп. контакт, категория применения AC-3, AC-4 DILMF11-01(RAC240)

Применение

Силовой контактор для полупроводников согласно SEMI F47

Подассортимент

Силовые контакторы до 150 A с электронным приводом

Категория применения

AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивленияAC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работыAC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп

Примечание

Подходит также для двигателей класса эффективности IE3.Устройства, совместимые с IE3, обозначаются логотипом на упаковке.

Техника присоединения

Винтовые клеммы

Описание

Силовые контакторы, пригодные для полупроводников в соответствии SEMI F47.Силовые контакторы бесфоновые, пригодны для автоматизации зданий.Привод может применяться в диапазоне от 50 до 400 Гц.

Полюсы

3-полюсн.

Расчетный рабочий ток

AC-3380 B 400 B [Ie]

9 A

AC-1обычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 40 °C [Ith =Ie]

22 A

AC-1обычный термический ток, 3-полюсный, 50 - 60 Гцв капсульном корпусе [Ith]

18 A

AC-1обычный термический ток, 1-полюсныйразомкнут [Ith]

50 A

AC-1обычный термический ток, 1-полюсныйв капсульном корпусе [Ith]

45 A

максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц

AC-3220 B 230 B [P]

2.5 кВт

AC-3380 B 400 B [P]

4 кВт

AC-3660 B 690 B [P]

4.5 кВт

AC-4220 B 230 B [P]

1.5 кВт

AC-4380 B 400 B [P]

2.5 кВт

AC-4660 B 690 B [P]

3.6 кВт

Назначение контактов

Разм. = размыкающий контакт

1 разм.

Графические условные обозначения

Управляющее напряжение

RAC 240: 190 - 240 V 50/60 Hz

Указания

Коммутирующие элементы согласно EN 50012.Встроенная схема защиты.С зеркальным контактомВстроенная схема защиты электроники управления.

Общая информация

Установочное положение

Переменное напряжение

AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 40 °C [Ith =Ie]

22 A

AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 50 °C [Ith =Ie]

21 A

AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 60 °C [Ith =Ie]

20 A

AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцв капсульном корпусе [Ith]

18 A

AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйразомкнут [Ith]

50 A

AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйв капсульном корпусе [Ith]

45 A

AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 ГцПримечание

При максимальной допустимой температуре окружающей среды (откр.)

AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц220 B 230 B [Ie]

9 A

AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц240 В [Ie]

9 A

AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie]

9 A

AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц415 В [Ie]

9 A

AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц440 В [Ie]

9 A

AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц500 В [Ie]

7 A

AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц660 B 690 B [Ie]

5 A

AC-3Расчетная рабочая мощность [P]220 B 230 B [P]

2.5 кВт

AC-3Расчетная рабочая мощность [P]240 В [P]

3 кВт

AC-3Расчетная рабочая мощность [P]380 B 400 B [P]

4 кВт

AC-3Расчетная рабочая мощность [P]415 В [P]

5.5 кВт

AC-3Расчетная рабочая мощность [P]440 В [P]

5.5 кВт

AC-3Расчетная рабочая мощность [P]500 В [P]

4.5 кВт

AC-3Расчетная рабочая мощность [P]660 B 690 B [P]

4.5 кВт

AC-4открытый, 3-полюсный, 50 - 60 Гц220 B 230 B [Ie]

6 A

AC-4открытый, 3-полюсный, 50 - 60 Гц240 В [Ie]

6 A

AC-4открытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie]

6 A

AC-4открытый, 3-полюсный, 50 - 60 Гц415 В [Ie]

6 A

AC-4открытый, 3-полюсный, 50 - 60 Гц440 В [Ie]

6 A

AC-4открытый, 3-полюсный, 50 - 60 Гц500 В [Ie]

5 A

AC-4открытый, 3-полюсный, 50 - 60 Гц660 B 690 B [Ie]

4.5 A

AC-4Расчетная рабочая мощность [P]220 B 230 B [P]

1.5 кВт

AC-4Расчетная рабочая мощность [P]240 В [P]

1.6 кВт

AC-4Расчетная рабочая мощность [P]380 B 400 B [P]

2.5 кВт

AC-4Расчетная рабочая мощность [P]415 В [P]

2.8 кВт

AC-4Расчетная рабочая мощность [P]440 В [P]

3 кВт

AC-4Расчетная рабочая мощность [P]500 В [P]

2.8 кВт

AC-4Расчетная рабочая мощность [P]660 B 690 B [P]

3.6 кВт

Электрические тепловые потери

3-полюсный, при Ith (60°)

2.4 W

Электрические тепловые потери при Ie согласно AC-3/400 V

0.6 W

Механические приводы

Безопасность по напряжениюРабота от перем. тока [втягивание]

0.8 - 1.15 x Uc

Безопасность по напряжениюРабота от перем. тока [Отпускание]

0.2 - 0.5 x Uc

Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USэлектронный привод [втягивание]

14 VA

Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USэлектронный привод [Удержание]

0.7 VA

Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USэлектронный привод [Удержание]

0.8 W

Продолжительность включения

100 % продолжительность включения

Время переключенияЗадержка замыкания

40 мс

Время переключенияВремя открытия

45 мс

-подходит после

SEMI F47

Электромагнитная совместимость (ЭМС)

Излучаемые радиопомехи

согласно EN 60947-1

Иммунитет

согласно EN 60947-1

другие технические характеристики

Как силовой контактор [DIL]

M9

Опробованные рабочие характеристики

Коммутационная способностьмаксимальная мощность двигателятрехфазн.200 В208 В

5 л.с.

Коммутационная способностьмаксимальная мощность двигателятрехфазн.230 В240 В

5 л.с.

Коммутационная способностьмаксимальная мощность двигателятрехфазн.460 В480 В

10 л.с.

Коммутационная способностьмаксимальная мощность двигателятрехфазн.575 В600 В

15 л.с.

Коммутационная способностьмаксимальная мощность двигателяоднофазный115 В120 В

2 л.с.

Коммутационная способностьмаксимальная мощность двигателяоднофазный230 В240 В

3 л.с.

Коммутационная способностьОбщее применение

40 A

Вспомогательный контактПилотный режимРабота от перем. тока

A600

Вспомогательный контактПилотный режимУправляется постоянным током DC

P300

Вспомогательный контактОбщее применениеПерем. ток (AC)

600 В

Вспомогательный контактОбщее применениеПерем. ток (AC)

10 A

Вспомогательный контактОбщее применениеПост. ток (DC)

250 В

Вспомогательный контактОбщее применениеПост. ток (DC)

1 A

Short Circuit Current RatingОсновная номинальная характеристикаSCCR

5 kA

Short Circuit Current RatingОсновная номинальная характеристикаМакс. предохранитель

125 A

Short Circuit Current RatingОсновная номинальная характеристикамакс. CB

125 A

Short Circuit Current Rating480 В кор. замык.SCCR (предохранитель)

10/100 kA

Short Circuit Current Rating480 В кор. замык.Макс. предохранитель

125/70 Class J A

Short Circuit Current Rating480 В кор. замык.SCCR (CB)

10/65 kA

Short Circuit Current Rating480 В кор. замык.макс. CB

50/32 A

Short Circuit Current Rating600 В кор. замык.SCCR (предохранитель)

10/100 kA

Short Circuit Current Rating600 В кор. замык.Макс. предохранитель

125/70 Class J A

Short Circuit Current Rating600 В кор. замык.SCCR (CB)

10/22 kA

Short Circuit Current Rating600 В кор. замык.макс. CB

50/32 A

Ном. характеристики специального назначенияЭлектроразрядные лампы (балласт)480В 60Гц 3-фазн., 277В 60Гц 1-фазн.

40 A

Ном. характеристики специального назначенияЭлектроразрядные лампы (балласт)600В 60Гц 3-фазн., 347В 60Гц 1-фазн.

40 A

Ном. характеристики специального назначенияЛампы накаливания (вольфрам)480В 60Гц 3-фазн., 277В 60Гц 1-фазн.

40 A

Ном. характеристики специального назначенияЛампы накаливания (вольфрам)600В 60Гц 3-фазн., 347В 60Гц 1-фазн.

40 A

Ном. характеристики специального назначенияВоздушные электронагреватели480В 60Гц 3-фазн., 277В 60Гц 1-фазн.

40 A

Ном. характеристики специального назначенияВоздушные электронагреватели600В 60Гц 3-фазн., 347В 60Гц 1-фазн.

40 A

Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)LRA 480В 60Гц 3-фазн.

240 A

Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)FLA 480В 60Гц 3-фазн.

40 A

Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)LRA 600В 60Гц 3-фазн.

180 A

Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)FLA 600В 60Гц 3-фазн.

30 A

Ном. характеристики специального назначенияНом. характеристики определенного назначения (100 000 циклов согл. UL 1995)LRA 480В 60Гц 3-фазн.

108 A

Ном. характеристики специального назначенияНом. характеристики определенного назначения (100 000 циклов согл. UL 1995)FLA 480В 60Гц 3-фазн.

18 A

Ном. характеристики специального назначенияУправление лифтами200В 60Гц 3-фазн.

3 л.с.

Ном. характеристики специального назначенияУправление лифтами200В 60Гц 3-фазн.

11 A

Ном. характеристики специального назначенияУправление лифтами240В 60Гц 3-фазн.

3 л.с.

Ном. характеристики специального назначенияУправление лифтами240В 60Гц 3-фазн.

9.6 A

Ном. характеристики специального назначенияУправление лифтами480В 60Гц 3-фазн.

7.5 л.с.

Ном. характеристики специального назначенияУправление лифтами480В 60Гц 3-фазн.

11 A

Ном. характеристики специального назначенияУправление лифтами600В 60Гц 3-фазн.

10 л.с.

Ном. характеристики специального назначенияУправление лифтами600В 60Гц 3-фазн.

11 A

Технические характеристики для подтверждения типа конструкции

Номинальный ток для указания потери мощности [In]

9 A

Потеря мощности на полюс, в зависимости от тока [Pvid]

0.2 W

Потеря мощности оборудования, в зависимости от тока [Pvid]

0.6 W

Статическая потеря мощности, не зависит от тока [Pvs]

0.8 W

Способность отдавать потери мощности [Pve]

0 W

Мин. рабочая температура

-25 °C

Макс. рабочая температура

+60 °C

Проверка конструкции IEC/EN 61439

10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.5 Подъём

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.2 твёрдость материалов и деталей10.2.6 Испытание на удар

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.2 твёрдость материалов и деталей10.2.7 Ярлыки

Требования производственного стандарта выполнены.

10.3 Класс защиты изоляции

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.4 Воздушные промежутки и пути утечки тока

Требования производственного стандарта выполнены.

10.5 Защита от удара электрическим током

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.6 Монтаж оборудования

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.7 Внутренние электрические цепи и соединения

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.8 Подключения проводов, введённых снаружи

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.10 Нагрев

Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.

10.11 Стойкость к коротким замыканиям

Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.

10.12 Электромагнитная совместимость

Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.

10.13 Механическая функция

Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Низковольтные промышленные компоненты (EG000017) / Силовой контактор, переключение переменного тока (EC000066)

Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Contactor (LV) / Power contactor, AC switching (ecl@ss10.0.1-27-37-10-03 [AAB718015])

Номинальное управляющее напряжение питания Us при AC 50 Гц

190 - 240 V

Номинальное управляющее напряжение питания Us при 60 Гц переменного тока

190 - 240 V

Номинальное управляющее напряжение питания Us при постоянном токе

0 - 0 V

Тип напряжения для приведения в действие

AC

Номинальный рабочий ток Ie при AC-1, 400 В

20 A

Номинальный рабочий ток Ie при AC-3, 400 В

9 A

Номинальная рабочая мощность при AC-3, 400 В

4 kW

Номинальный рабочий ток Ie при AC-4, 400 В

7 A

Номинальная рабочая мощность при AC-4, 400 В

3 kW

Номинальная рабочая мощность NEMA

7.4 kW

Модульная версия

Нет

Количество вспомогательных контактов как нормально разомкнутый контакт

Количество вспомогательных контактов как нормально замкнутый контакт

1

Тип электрического подключения главной цепи

Screw connection

Количество нормально замкнутых контактов в качестве основного контакта

Количество главных контактов как нормально открытый контакт

3

Стандарты на продукцию

IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking

UL File No.

E29096

UL Категория Контроль №

NLDX

CSA File No.

012528

CSA Class No.

2411-03, 3211-04

Сертификация Северной Америки

UL listed, CSA certified

Специально разработан для Северной Америки

Нет

Дополнительное оснащение

1: Реле защиты электродвигателей2: Модули вспомогательных контактов

Характеристика

Условия переключения для потребителей без двигателя 3-полюсных, 4-полюсныхРабочая характеристикаНе индуктивная или слабо индуктивная нагрузкаЭлектрическое краткое обозначениеВключение: 1 × расчетный рабочий токВыключение: 1 × расчетный рабочий токКатегория применения100 % AC-1Типичные случаи примененияЭлектрический нагрев

Характеристика

Силовой контактор со вспомогательным контактным модулем

боковое расстояние от заземленных деталей: 6 мм
