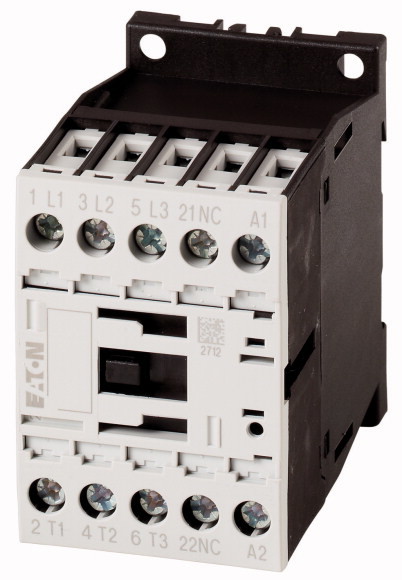

Eaton Контактор 12 А, управляющее напряжение произвольное 50Гц (AС), 1НЗ доп. контакт, категория применения AC-3, AC-4 DILM12-01(*V50HZ)

Применение

Силовой контактор для двигателей

Подассортимент

Силовые контакторы до 170 A, 3-полюсн.

Категория применения

AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивленияAC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работыAC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп

Примечание

Подходит также для двигателей класса эффективности IE3.Устройства, совместимые с IE3, обозначаются логотипом на упаковке.

Техника присоединения

Винтовые клеммы

Полюсы

3-полюсн.

Расчетный рабочий ток

AC-3380 B 400 B [Ie]

12 A

AC-1обычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 40 °C [Ith =Ie]

22 A

AC-1обычный термический ток, 3-полюсный, 50 - 60 Гцв капсульном корпусе [Ith]

18 A

AC-1обычный термический ток, 1-полюсныйразомкнут [Ith]

50 A

AC-1обычный термический ток, 1-полюсныйв капсульном корпусе [Ith]

45 A

максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц

AC-3220 B 230 B [P]

3.5 кВт

AC-3380 B 400 B [P]

5.5 кВт

AC-3660 B 690 B [P]

6.5 кВт

AC-4220 B 230 B [P]

2 кВт

AC-4380 B 400 B [P]

3 кВт

AC-4660 B 690 B [P]

4.4 кВт

Назначение контактов

Разм. = размыкающий контакт

1 разм.

Графические условные обозначения

Указания

Коммутирующие элементы согласно EN 50012.С зеркальным контактом

Комбинируется со вспомогательным контактом

DILA-XHI(V)..

Управляющее напряжение

*V 50 Hz

Род тока: перем. ток/пост. ток

Питание перем. тока

Подключение к SmartWire-DT

нет

Указание по комплекту поставки

Минимальный объем заказа: 10 ед. (одно тарное место)

Общая информация

Стандарты и предписания

IEC/EN 60947, VDE 0660, UL, CSA

Механический срок службыРабота от перем. тока [Переключения]

10 x 106

Частота коммутаций, механическаяРабота от перем. тока [Переключения/ч]

9000

Стойкость к климатическим воздействиям

Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30

Температура окружающей средыразомкнут

-25 - +60 °C

Температура окружающей средыв капсульном корпусе

- 25 - 40 °C

Температура окружающей средыХранение

- 40 - 80 °C

Установочное положение

Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсЦепи главного токаЗамыкающие контакты

10 g

Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсВспомогательные блок-контактыЗамыкающие контакты

7 g

Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсВспомогательные блок-контактыРазмыкающие контакты

5 g

Удароустойчивость (IEC/EN 60068-2-27) при настольном монтажеИмпульс полусинуса 10 мсЦепи главного токаЗамыкающие контакты

5.7 g

Удароустойчивость (IEC/EN 60068-2-27) при настольном монтажеИмпульс полусинуса 10 мсВспомогательные блок-контактыЗамыкающие контакты

3.4 g

Удароустойчивость (IEC/EN 60068-2-27) при настольном монтажеИмпульс полусинуса 10 мсВспомогательные блок-контактыРазмыкающие контакты

3.4 g

Класс защиты

IP20

Защита от прикосновения при вертикальном управлении спереди (EN 50274)

защита от прикосновения пальцами и тыльной стороной кистей рук

ВесРабота от перем. тока

0.24 кг

Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводаодножильный

1 x (0,75 - 4)2 x (0,75 - 2,5) мм2

Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводатонкопроволочный с оконечной муфтой

1 x (0,75 - 2,5)2 x (0,75 - 2,5) мм2

Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводаОдно- или многожильный

Одинарный 18 - 10/Двойной 18 - 14 AWG

Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводаДлина зачистки

10 мм

Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводаСоединительный винт

M3,5

Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводаНачальный пусковой момент

1,2 Нм

Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводаИнструментыОтвертка с профилем Pozidriv

2 Размер

Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводаИнструментыСтандартная отвёртка

0.8 x 5.51 x 6 мм

Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводоводножильный

1 x (0,75–4)2 x (0,75–2,5) мм2

Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводовтонкопроволочный с оконечной муфтой

1 x (0,75–2,5)2 x (0,75–2,5) мм2

Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводоводно- или многожильные

18 - 14 AWG

Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводовДлина зачистки

10 мм

Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводовСоединительный винт

M3,5

Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводовНачальный пусковой момент

1,2 Нм

Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводовИнструментыОтвертка с профилем Pozidriv

2 Размер

Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводовИнструментыСтандартная отвёртка

0,8 x 5,51 x 6 мм

Цепи главного тока

Номинальная устойчивость к импульсу [Uimp]

8000 В перем. тока

Категория перенапряжения / степень загрязнения

III/3

Номинальные выдерживаемые напряжения изоляции [Ui]

690 В перем. тока

Номинальное напряжение [Ue]

690 В перем. тока

Безопасное разъединение согласно EN 61140между катушкой и контактами

400 В перем. тока

Безопасное разъединение согласно EN 61140между контактами

400 В перем. тока

Включающая способность (cos ϕ по IEC/EN 60947) [до 690 В]

144 A

Отключающая способность 220 B 230 B

120 A

Отключающая способность 380 B 400 B

120 A

Отключающая способность 500 В

100 A

Отключающая способность 660 B 690 B

70 A

Стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации 2 400 В [gG/gL 500 В]

20 A

Стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации 2 690 В [gG/gL 690 В]

20 A

Стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации "1" 400 В [gG/gL 500 В]

35 A

Стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации "1" 690 В [gG/gL 690 В]

25 A

Переменное напряжение

AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 40 °C [Ith =Ie]

22 A

AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 50 °C [Ith =Ie]

21 A

AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 55 °C [Ith =Ie]

21 A

AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 60 °C [Ith =Ie]

20 A

AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцв капсульном корпусе [Ith]

18 A

AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйразомкнут [Ith]

50 A

AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйв капсульном корпусе [Ith]

45 A

AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 ГцПримечание

При максимальной допустимой температуре окружающей среды (откр.)

AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц220 B 230 B [Ie]

12 A

AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц240 В [Ie]

12 A

AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie]

12 A

AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц415 В [Ie]

12 A

AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц440 В [Ie]

12 A

AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц500 В [Ie]

10 A

AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц660 B 690 B [Ie]

7 A

AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie]

12 A

AC-3Расчетная рабочая мощность [P]220 B 230 B [P]

3.5 кВт

AC-3Расчетная рабочая мощность [P]240 В [P]

4 кВт

AC-3Расчетная рабочая мощность [P]380 B 400 B [P]

5.5 кВт

AC-3Расчетная рабочая мощность [P]415 В [P]

7 кВт

AC-3Расчетная рабочая мощность [P]440 В [P]

7.5 кВт

AC-3Расчетная рабочая мощность [P]500 В [P]

7 кВт

AC-3Расчетная рабочая мощность [P]660 B 690 B [P]

6.5 кВт

AC-4открытый, 3-полюсный, 50 - 60 Гц220 B 230 B [Ie]

7 A

AC-4открытый, 3-полюсный, 50 - 60 Гц240 В [Ie]

7 A

AC-4открытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie]

7 A

AC-4открытый, 3-полюсный, 50 - 60 Гц415 В [Ie]

7 A

AC-4открытый, 3-полюсный, 50 - 60 Гц440 В [Ie]

7 A

AC-4открытый, 3-полюсный, 50 - 60 Гц500 В [Ie]

6 A

AC-4открытый, 3-полюсный, 50 - 60 Гц660 B 690 B [Ie]

5 A

AC-4Расчетная рабочая мощность [P]220 B 230 B [P]

2 кВт

AC-4Расчетная рабочая мощность [P]240 В [P]

2.2 кВт

AC-4Расчетная рабочая мощность [P]380 B 400 B [P]

3 кВт

AC-4Расчетная рабочая мощность [P]415 В [P]

3.4 кВт

AC-4Расчетная рабочая мощность [P]440 В [P]

3.6 кВт

AC-4Расчетная рабочая мощность [P]500 В [P]

3.5 кВт

AC-4Расчетная рабочая мощность [P]660 B 690 B [P]

4.4 кВт

постоянное напряжение

Расчетный рабочий ток Ie открытыйDC-160 В [Ie]

20 A

Расчетный рабочий ток Ie открытыйDC-1110 В [Ie]

20 A

Расчетный рабочий ток Ie открытыйDC-1220 В [Ie]

15 A

Электрические тепловые потери

3-полюсный, при Ith (60°)

2.5 W

Электрические тепловые потери при Ie согласно AC-3/400 V

0.9 W

Сопротивление на полюс

2.5 мОм

Механические приводы

Безопасность по напряжениюРабота от перем. тока [втягивание]

0.8 - 1.1 x Uc

Безопасность по напряжениюРабота от перем. тока [Отпускание]

0.3 - 0.6 x Uc

Потребляемая мощность катушки в обесточенном состоянии и 1,0 x US50 Гц [втягивание]

24 VA

Потребляемая мощность катушки в обесточенном состоянии и 1,0 x US50 Гц [Удержание]

3.4 VA

Потребляемая мощность катушки в обесточенном состоянии и 1,0 x US50 Гц [Удержание]

1.4 W

Потребляемая мощность катушки в обесточенном состоянии и 1,0 x US60 Гц [втягивание]

30 VA

Потребляемая мощность катушки в обесточенном состоянии и 1,0 x US60 Гц [Удержание]

4.4 VA

Потребляемая мощность катушки в обесточенном состоянии и 1,0 x US60 Гц [Удержание]

1.4 W

Продолжительность включения

100 % продолжительность включения

Время переключения 100 % US (рекомендуемые значения)Цепи главного токаРабота от перем. токаЗадержка замыкания

15 - 21 мс

Время переключения 100 % US (рекомендуемые значения)Цепи главного токаРабота от перем. токаВремя открытия

9 - 18 мс

Время переключения 100 % US (рекомендуемые значения)Время дугового разряда

10 мс

Электромагнитная совместимость (ЭМС)

Излучаемые радиопомехи

согласно EN 60947-1

Иммунитет

согласно EN 60947-1

Опробованные рабочие характеристики

Коммутационная способностьмаксимальная мощность двигателятрехфазн.200 В208 В

3 л.с.

Коммутационная способностьмаксимальная мощность двигателятрехфазн.230 В240 В

3 л.с.

Коммутационная способностьмаксимальная мощность двигателятрехфазн.460 В480 В

10 л.с.

Коммутационная способностьмаксимальная мощность двигателятрехфазн.575 В600 В

10 л.с.

Коммутационная способностьмаксимальная мощность двигателяоднофазный115 В120 В

1 л.с.

Коммутационная способностьмаксимальная мощность двигателяоднофазный230 В240 В

2 л.с.

Коммутационная способностьОбщее применение

20 A

Вспомогательный контактПилотный режимРабота от перем. тока

A600

Вспомогательный контактПилотный режимУправляется постоянным током DC

P300

Вспомогательный контактОбщее применениеПерем. ток (AC)

600 В

Вспомогательный контактОбщее применениеПерем. ток (AC)

10 A

Вспомогательный контактОбщее применениеПост. ток (DC)

250 В

Вспомогательный контактОбщее применениеПост. ток (DC)

1 A

Short Circuit Current RatingОсновная номинальная характеристикаSCCR

5 kA

Short Circuit Current RatingОсновная номинальная характеристикаМакс. предохранитель

45 A

Short Circuit Current RatingОсновная номинальная характеристикамакс. CB

60 A

Short Circuit Current Rating480 В кор. замык.SCCR (предохранитель)

30/100 kA

Short Circuit Current Rating480 В кор. замык.Макс. предохранитель

25 Class RK5/45 Class J A

Short Circuit Current Rating600 В кор. замык.SCCR (предохранитель)

30/100 kA

Short Circuit Current Rating600 В кор. замык.Макс. предохранитель

25 Class RK5/45 Class J A

Ном. характеристики специального назначенияЭлектроразрядные лампы (балласт)480В 60Гц 3-фазн., 277В 60Гц 1-фазн.

20 A

Ном. характеристики специального назначенияЭлектроразрядные лампы (балласт)600В 60Гц 3-фазн., 347В 60Гц 1-фазн.

20 A

Ном. характеристики специального назначенияЛампы накаливания (вольфрам)480В 60Гц 3-фазн., 277В 60Гц 1-фазн.

14 A

Ном. характеристики специального назначенияЛампы накаливания (вольфрам)600В 60Гц 3-фазн., 347В 60Гц 1-фазн.

14 A

Ном. характеристики специального назначенияВоздушные электронагреватели480В 60Гц 3-фазн., 277В 60Гц 1-фазн.

20 A

Ном. характеристики специального назначенияВоздушные электронагреватели600В 60Гц 3-фазн., 347В 60Гц 1-фазн.

20 A

Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)LRA 480В 60Гц 3-фазн.

60 A

Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)FLA 480В 60Гц 3-фазн.

10 A

Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)LRA 600В 60Гц 3-фазн.

60 A

Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)FLA 600В 60Гц 3-фазн.

10 A

Ном. характеристики специального назначенияНом. характеристики определенного назначения (100 000 циклов согл. UL 1995)LRA 480В 60Гц 3-фазн.

72 A

Ном. характеристики специального назначенияНом. характеристики определенного назначения (100 000 циклов согл. UL 1995)FLA 480В 60Гц 3-фазн.

12 A

Ном. характеристики специального назначенияУправление лифтами200В 60Гц 3-фазн.

2 л.с.

Ном. характеристики специального назначенияУправление лифтами200В 60Гц 3-фазн.

7.8 A

Ном. характеристики специального назначенияУправление лифтами240В 60Гц 3-фазн.

2 л.с.

Ном. характеристики специального назначенияУправление лифтами240В 60Гц 3-фазн.

6.8 A

Ном. характеристики специального назначенияУправление лифтами480В 60Гц 3-фазн.

7.5 л.с.

Ном. характеристики специального назначенияУправление лифтами480В 60Гц 3-фазн.

11 A

Ном. характеристики специального назначенияУправление лифтами600В 60Гц 3-фазн.

7.5 л.с.

Ном. характеристики специального назначенияУправление лифтами600В 60Гц 3-фазн.

9 A

Технические характеристики для подтверждения типа конструкции

Номинальный ток для указания потери мощности [In]

12 A

Потеря мощности на полюс, в зависимости от тока [Pvid]

0.3 W

Потеря мощности оборудования, в зависимости от тока [Pvid]

0 W

Статическая потеря мощности, не зависит от тока [Pvs]

1.4 W

Способность отдавать потери мощности [Pve]

0 W

Мин. рабочая температура

-25 °C

Макс. рабочая температура

+60 °C
