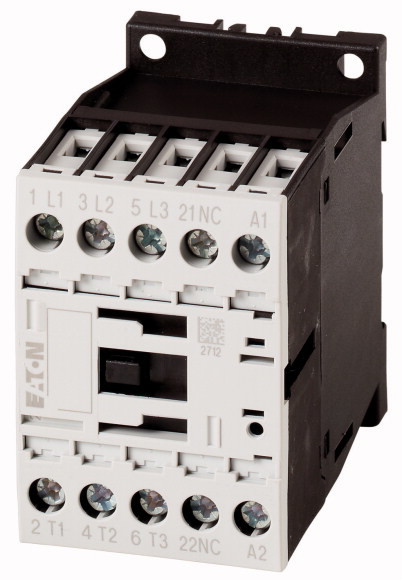

Описание Eaton Контактор 12 А, управляющее напряжение 380В (АС), 1НЗ доп. контакт, категория применения AC-3, AC-4 DILM12-01(380V50HZ,440V60HZ)
| Применение | Силовой контактор для двигателей |
| Подассортимент | Силовые контакторы до 170 A, 3-полюсн. |
| Категория применения | AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивленияAC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работыAC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп |
| Примечание | Подходит также для двигателей класса эффективности IE3.Устройства, совместимые с IE3, обозначаются логотипом на упаковке. |
| Техника присоединения | Винтовые клеммы |
| Полюсы | 3-полюсн. |
| Расчетный рабочий ток | |
| AC-3380 B 400 B [Ie] | 12 A |
| AC-1обычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 40 °C [Ith =Ie] | 22 A |
| AC-1обычный термический ток, 3-полюсный, 50 - 60 Гцв капсульном корпусе [Ith] | 18 A |
| AC-1обычный термический ток, 1-полюсныйразомкнут [Ith] | 50 A |
| AC-1обычный термический ток, 1-полюсныйв капсульном корпусе [Ith] | 45 A |
| максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц | |
| AC-3220 B 230 B [P] | 3.5 кВт |
| AC-3380 B 400 B [P] | 5.5 кВт |
| AC-3660 B 690 B [P] | 6.5 кВт |
| AC-4220 B 230 B [P] | 2 кВт |
| AC-4380 B 400 B [P] | 3 кВт |
| AC-4660 B 690 B [P] | 4.4 кВт |
| Назначение контактов | |
| Разм. = размыкающий контакт | 1 разм. |
| Графические условные обозначения | |
| Указания | Коммутирующие элементы согласно EN 50012.С зеркальным контактом |
| Комбинируется со вспомогательным контактом | DILA-XHI(V).. |
| Управляющее напряжение | 380 V 50 Hz, 440 V 60 Hz |
| Род тока: перем. ток/пост. ток | Питание перем. тока |
| Подключение к SmartWire-DT | нет |
2. Технические характеристики
| Общая информация | |
| Стандарты и предписания | IEC/EN 60947, VDE 0660, UL, CSA |
| Механический срок службыРабота от перем. тока [Переключения] | 10 x 106 |
| Частота коммутаций, механическаяРабота от перем. тока [Переключения/ч] | 9000 |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
| Температура окружающей средыразомкнут | -25 - +60 °C |
| Температура окружающей средыв капсульном корпусе | - 25 - 40 °C |
| Температура окружающей средыХранение | - 40 - 80 °C |
| Установочное положение | |
| Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсЦепи главного токаЗамыкающие контакты | 10 g |
| Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсВспомогательные блок-контактыЗамыкающие контакты | 7 g |
| Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсВспомогательные блок-контактыРазмыкающие контакты | 5 g |
| Удароустойчивость (IEC/EN 60068-2-27) при настольном монтажеИмпульс полусинуса 10 мсЦепи главного токаЗамыкающие контакты | 5.7 g |
| Удароустойчивость (IEC/EN 60068-2-27) при настольном монтажеИмпульс полусинуса 10 мсВспомогательные блок-контактыЗамыкающие контакты | 3.4 g |
| Удароустойчивость (IEC/EN 60068-2-27) при настольном монтажеИмпульс полусинуса 10 мсВспомогательные блок-контактыРазмыкающие контакты | 3.4 g |
| Класс защиты | IP20 |
| Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук |
| ВесРабота от перем. тока | 0.24 кг |
| Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводаодножильный | 1 x (0,75 - 4)2 x (0,75 - 2,5) мм2 |
| Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводатонкопроволочный с оконечной муфтой | 1 x (0,75 - 2,5)2 x (0,75 - 2,5) мм2 |
| Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводаОдно- или многожильный | Одинарный 18 - 10/Двойной 18 - 14 AWG |
| Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводаДлина зачистки | 10 мм |
| Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводаСоединительный винт | M3,5 |
| Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводаНачальный пусковой момент | 1,2 Нм |
| Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводаИнструментыОтвертка с профилем Pozidriv | 2 Размер |
| Техника присоединения: винтовое соединениеПоперечные сечения соединения главного проводаИнструментыСтандартная отвёртка | 0.8 x 5.51 x 6 мм |
| Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводоводножильный | 1 x (0,75–4)2 x (0,75–2,5) мм2 |
| Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводовтонкопроволочный с оконечной муфтой | 1 x (0,75–2,5)2 x (0,75–2,5) мм2 |
| Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводоводно- или многожильные | 18 - 14 AWG |
| Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводовДлина зачистки | 10 мм |
| Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводовСоединительный винт | M3,5 |
| Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводовНачальный пусковой момент | 1,2 Нм |
| Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводовИнструментыОтвертка с профилем Pozidriv | 2 Размер |
| Техника присоединения: винтовое соединениеПоперечные сечения подсоединяемых вспомогательных проводовИнструментыСтандартная отвёртка | 0,8 x 5,51 x 6 мм |
| Цепи главного тока | |
| Номинальная устойчивость к импульсу [Uimp] | 8000 В перем. тока |
| Категория перенапряжения / степень загрязнения | III/3 |
| Номинальные выдерживаемые напряжения изоляции [Ui] | 690 В перем. тока |
| Номинальное напряжение [Ue] | 690 В перем. тока |
| Безопасное разъединение согласно EN 61140между катушкой и контактами | 400 В перем. тока |
| Безопасное разъединение согласно EN 61140между контактами | 400 В перем. тока |
| Включающая способность (cos ϕ по IEC/EN 60947) [до 690 В] | 144 A |
| Отключающая способность 220 B 230 B | 120 A |
| Отключающая способность 380 B 400 B | 120 A |
| Отключающая способность 500 В | 100 A |
| Отключающая способность 660 B 690 B | 70 A |
| Стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации 2 400 В [gG/gL 500 В] | 20 A |
| Стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации 2 690 В [gG/gL 690 В] | 20 A |
| Стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации "1" 400 В [gG/gL 500 В] | 35 A |
| Стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации "1" 690 В [gG/gL 690 В] | 25 A |
| Переменное напряжение | |
| AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 40 °C [Ith =Ie] | 22 A |
| AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 50 °C [Ith =Ie] | 21 A |
| AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 55 °C [Ith =Ie] | 21 A |
| AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 60 °C [Ith =Ie] | 20 A |
| AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцв капсульном корпусе [Ith] | 18 A |
| AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйразомкнут [Ith] | 50 A |
| AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйв капсульном корпусе [Ith] | 45 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 ГцПримечание | При максимальной допустимой температуре окружающей среды (откр.) |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц220 B 230 B [Ie] | 12 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц240 В [Ie] | 12 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie] | 12 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц415 В [Ie] | 12 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц440 В [Ie] | 12 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц500 В [Ie] | 10 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц660 B 690 B [Ie] | 7 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie] | 12 A |
| AC-3Расчетная рабочая мощность [P]220 B 230 B [P] | 3.5 кВт |
| AC-3Расчетная рабочая мощность [P]240 В [P] | 4 кВт |
| AC-3Расчетная рабочая мощность [P]380 B 400 B [P] | 5.5 кВт |
| AC-3Расчетная рабочая мощность [P]415 В [P] | 7 кВт |
| AC-3Расчетная рабочая мощность [P]440 В [P] | 7.5 кВт |
| AC-3Расчетная рабочая мощность [P]500 В [P] | 7 кВт |
| AC-3Расчетная рабочая мощность [P]660 B 690 B [P] | 6.5 кВт |
| AC-4открытый, 3-полюсный, 50 - 60 Гц220 B 230 B [Ie] | 7 A |
| AC-4открытый, 3-полюсный, 50 - 60 Гц240 В [Ie] | 7 A |
| AC-4открытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie] | 7 A |
| AC-4открытый, 3-полюсный, 50 - 60 Гц415 В [Ie] | 7 A |
| AC-4открытый, 3-полюсный, 50 - 60 Гц440 В [Ie] | 7 A |
| AC-4открытый, 3-полюсный, 50 - 60 Гц500 В [Ie] | 6 A |
| AC-4открытый, 3-полюсный, 50 - 60 Гц660 B 690 B [Ie] | 5 A |
| AC-4Расчетная рабочая мощность [P]220 B 230 B [P] | 2 кВт |
| AC-4Расчетная рабочая мощность [P]240 В [P] | 2.2 кВт |
| AC-4Расчетная рабочая мощность [P]380 B 400 B [P] | 3 кВт |
| AC-4Расчетная рабочая мощность [P]415 В [P] | 3.4 кВт |
| AC-4Расчетная рабочая мощность [P]440 В [P] | 3.6 кВт |
| AC-4Расчетная рабочая мощность [P]500 В [P] | 3.5 кВт |
| AC-4Расчетная рабочая мощность [P]660 B 690 B [P] | 4.4 кВт |
| постоянное напряжение | |
| Расчетный рабочий ток Ie открытыйDC-160 В [Ie] | 20 A |
| Расчетный рабочий ток Ie открытыйDC-1110 В [Ie] | 20 A |
| Расчетный рабочий ток Ie открытыйDC-1220 В [Ie] | 15 A |
| Электрические тепловые потери | |
| 3-полюсный, при Ith (60°) | 2.5 W |
| Электрические тепловые потери при Ie согласно AC-3/400 V | 0.9 W |
| Сопротивление на полюс | 2.5 мОм |
| Механические приводы | |
| Безопасность по напряжениюРабота от перем. тока [втягивание] | 0.8 - 1.1 x Uc |
| Безопасность по напряжениюРабота от перем. тока [Отпускание] | 0.3 - 0.6 x Uc |
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x US50 Гц [втягивание] | 24 VA |
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x US50 Гц [Удержание] | 3.4 VA |
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x US50 Гц [Удержание] | 1.4 W |
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x US60 Гц [втягивание] | 30 VA |
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x US60 Гц [Удержание] | 4.4 VA |
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x US60 Гц [Удержание] | 1.4 W |
| Продолжительность включения | 100 % продолжительность включения |
| Время переключения 100 % US (рекомендуемые значения)Цепи главного токаРабота от перем. токаЗадержка замыкания | 15 - 21 мс |
| Время переключения 100 % US (рекомендуемые значения)Цепи главного токаРабота от перем. токаВремя открытия | 9 - 18 мс |
| Время переключения 100 % US (рекомендуемые значения)Время дугового разряда | 10 мс |
| Электромагнитная совместимость (ЭМС) | |
| Излучаемые радиопомехи | согласно EN 60947-1 |
| Иммунитет | согласно EN 60947-1 |
| Опробованные рабочие характеристики | |
| Коммутационная способностьмаксимальная мощность двигателятрехфазн.200 В208 В | 3 л.с. |
| Коммутационная способностьмаксимальная мощность двигателятрехфазн.230 В240 В | 3 л.с. |
| Коммутационная способностьмаксимальная мощность двигателятрехфазн.460 В480 В | 10 л.с. |
| Коммутационная способностьмаксимальная мощность двигателятрехфазн.575 В600 В | 10 л.с. |
| Коммутационная способностьмаксимальная мощность двигателяоднофазный115 В120 В | 1 л.с. |
| Коммутационная способностьмаксимальная мощность двигателяоднофазный230 В240 В | 2 л.с. |
| Коммутационная способностьОбщее применение | 20 A |
| Вспомогательный контактПилотный режимРабота от перем. тока | A600 |
| Вспомогательный контактПилотный режимУправляется постоянным током DC | P300 |
| Вспомогательный контактОбщее применениеПерем. ток (AC) | 600 В |
| Вспомогательный контактОбщее применениеПерем. ток (AC) | 10 A |
| Вспомогательный контактОбщее применениеПост. ток (DC) | 250 В |
| Вспомогательный контактОбщее применениеПост. ток (DC) | 1 A |
| Short Circuit Current RatingОсновная номинальная характеристикаSCCR | 5 kA |
| Short Circuit Current RatingОсновная номинальная характеристикаМакс. предохранитель | 45 A |
| Short Circuit Current RatingОсновная номинальная характеристикамакс. CB | 60 A |
| Short Circuit Current Rating480 В кор. замык.SCCR (предохранитель) | 30/100 kA |
| Short Circuit Current Rating480 В кор. замык.Макс. предохранитель | 25 Class RK5/45 Class J A |
| Short Circuit Current Rating600 В кор. замык.SCCR (предохранитель) | 30/100 kA |
| Short Circuit Current Rating600 В кор. замык.Макс. предохранитель | 25 Class RK5/45 Class J A |
| Ном. характеристики специального назначенияЭлектроразрядные лампы (балласт)480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | 20 A |
| Ном. характеристики специального назначенияЭлектроразрядные лампы (балласт)600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | 20 A |
| Ном. характеристики специального назначенияЛампы накаливания (вольфрам)480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | 14 A |
| Ном. характеристики специального назначенияЛампы накаливания (вольфрам)600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | 14 A |
| Ном. характеристики специального назначенияВоздушные электронагреватели480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | 20 A |
| Ном. характеристики специального назначенияВоздушные электронагреватели600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | 20 A |
| Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)LRA 480В 60Гц 3-фазн. | 60 A |
| Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)FLA 480В 60Гц 3-фазн. | 10 A |
| Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)LRA 600В 60Гц 3-фазн. | 60 A |
| Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)FLA 600В 60Гц 3-фазн. | 10 A |
| Ном. характеристики специального назначенияНом. характеристики определенного назначения (100 000 циклов согл. UL 1995)LRA 480В 60Гц 3-фазн. | 72 A |
| Ном. характеристики специального назначенияНом. характеристики определенного назначения (100 000 циклов согл. UL 1995)FLA 480В 60Гц 3-фазн. | 12 A |
| Ном. характеристики специального назначенияУправление лифтами200В 60Гц 3-фазн. | 2 л.с. |
| Ном. характеристики специального назначенияУправление лифтами200В 60Гц 3-фазн. | 7.8 A |
| Ном. характеристики специального назначенияУправление лифтами240В 60Гц 3-фазн. | 2 л.с. |
| Ном. характеристики специального назначенияУправление лифтами240В 60Гц 3-фазн. | 6.8 A |
| Ном. характеристики специального назначенияУправление лифтами480В 60Гц 3-фазн. | 7.5 л.с. |
| Ном. характеристики специального назначенияУправление лифтами480В 60Гц 3-фазн. | 11 A |
| Ном. характеристики специального назначенияУправление лифтами600В 60Гц 3-фазн. | 7.5 л.с. |
| Ном. характеристики специального назначенияУправление лифтами600В 60Гц 3-фазн. | 9 A |
3. Проверка конструкции в соответствии с IEC / EN 61439
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 12 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 0.3 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 0 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 1.4 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +60 °C |
Технические характеристики Eaton Контактор 12 А, управляющее напряжение 380В (АС), 1НЗ доп. контакт, категория применения AC-3, AC-4 DILM12-01(380V50HZ,440V60HZ)
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
Написать отзыв
Общая оценка товара:
Официальный поставщик компании Eaton в России
