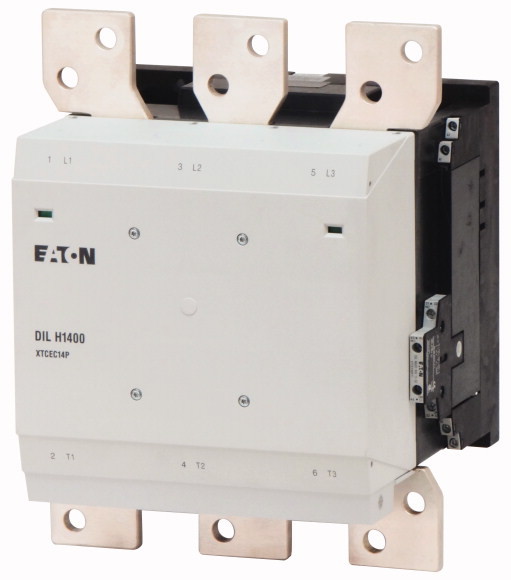

Eaton Контактор 2600А, управляющее напряжение 230-350В (АС, DC), категория применения AC-1 DILH2600/22(RAW250)
Eaton Контактор 2600А, управляющее напряжение 230-350В (АС, DC), категория применения AC-1 DILH2600/22(RAW250)
Контактор 2600А, управляющее напряжение 230-350В (АС, DC), категория применения AC-1
Купить по низким ценам Eaton Контактор 2600А, управляющее напряжение 230-350В (АС, DC), категория применения AC-1 DILH2600/22(RAW250)
Описание Eaton Контактор 2600А, управляющее напряжение 230-350В (АС, DC), категория применения AC-1 DILH2600/22(RAW250)
| Заявка | Mains contactors for resistive loads from 1000 A |
| Поддиапа- зон | AC -1 contactors greater than 1000 A |
| Категория использования | AC-1: Non-inductive or slightly inductive loads, resistance furnaces |
| Connection technique | Screw connection |
| Rated operational current | |
| AC-1Conventional free air thermal current, 3 pole, 50 - 60 HzOpenat 40 °C [Ith =Ie] | 1714 A |
| AC-1Conventional free air thermal current, 1 poleopen [Ith ] | 3500 A |
| Contact sequence | |
| Для использования с | DILM820-XHI… |
| Actuating voltage | RAW 250: 230 - 250 V 50 - 60 Hz/230 - 350 V DC |
| Voltage AC/DC | AC and DC operation |
| Auxiliary contacts | |
| Possible variants at auxiliary contact module fitting options | on the side: 2 x DILM820-XHI11(V)-SI; 2 x DILM820-XHI11-SA |
| Side mounting auxiliary contacts | |
| Instructions | Interlocked opposing contacts according to IEC/EN 60947-5-1 Appendix L, inside the auxiliary contact moduleAuxiliary contacts used as mirror contacts according to IEC/EN 60947-4-1 Appendix F (not N/C late open) |
| Instructions | integrated suppressor circuit in actuating electronics660 V, 690 V or 1000 V: not directly reversing |
| Note concerning the product | Classical DILM250 to DILM1000, DILH1400A1/A2 are attached to power as normal Direct from the PLC A 24 V output from the PLC can be directly connected to the connections A3/A4. From a lower-power actuating deviceLow-power actuating devices such as PCB relays, actuating devices or position switches can be directly connected to A10/A11. ① Stopping in case of emergency (Emergenca-stop)② max. capacity 6 nF |
2. Технические данные
| Общее | |
| Стандарты | IEC/EN 60947, VDE 0660, UL, CSA, CCC |
| Lifespan, mechanicalAC operated [Operations] | 5 x 106 |
| Lifespan, mechanicalDC operated [Operations] | 5 x 106 |
| Operating frequency, mechanicalAC operated [Operations/h] | 1000 |
| Operating frequency, mechanicalDC operated [Operations/h] | 1000 |
| Климатическая проверка | Damp heat, constant, to IEC 60068-2-78Damp heat, cyclic, to IEC 60068-2-30 |
| Ambient temperatureOpen | -40 - +60 °C |
| Ambient temperatureStorage | - 40 - + 80 °C |
| Монтажная позиция | |
| Mechanical shock resistance (IEC/EN 60068-2-27)Half-sinusoidal shock, 10 msMain contactsN/O contact | 10 g |
| Mechanical shock resistance (IEC/EN 60068-2-27)Half-sinusoidal shock, 10 msAuxiliary contactsN/O contact | 10 g |
| Mechanical shock resistance (IEC/EN 60068-2-27)Half-sinusoidal shock, 10 msAuxiliary contactsN/C contact | 8 g |
| Степень защиты | IP00 |
| Вес | 14.4 kg |
| Terminal capacity main cableBusbar [Width] | 80 mm |
| Main cable connection screw/bolt | M12 |
| Tightening torque | 35 Nm |
| Terminal capacity control circuit cablesSolid | 1 x (0.75 - 2.5)2 x (0.75 - 2.5) mm2 |
| Terminal capacity control circuit cablesFlexible with ferrule | 1 x (0.75 - 2.5)2 x (0.75 - 2.5) mm2 |
| Terminal capacity control circuit cablesSolid or stranded | 18 - 14 AWG |
| Stripping length | 10 mm |
| Control circuit cable connection screw/bolt | M3.5 |
| Tightening torque | 1.2 Nm |
| ToolMain cableWidth across flats | 18 mm |
| ToolControl circuit cablesPozidriv screwdriver | 2 Size |
| ToolControl circuit cablesStandard screwdriver | 0.8 x 5.5/1 x 6 mm |
| Main conducting paths | |
| Номинальное импульсное выдерживаемое напряжение [Uimp] | 8000 V AC |
| Категория перенапряжения / степень загрязнения | III/3 |
| Номинальное напряжение изоляции [Ui] | 1000 V AC |
| Номинальное рабочее напряжение [Ue] | 1000 V AC |
| Safe isolation to EN 61140between coil and contacts | 500 V AC |
| Safe isolation to EN 61140between the contacts | 500 V AC |
| Making capacity (p.f. to IEC/EN 60947) | 9840 A |
| Breaking capacity 220 V 230 V | 8200 A |
| Breaking capacity 380 V 400 V | 8200 A |
| Breaking capacity 500 V | 8200 A |
| Breaking capacity 660 V 690 V | 8200 A |
| Breaking capacity 1000 V | 5800 A |
| Component lifespan | AC1: See → Engineering, characteristic curves |
| AC | |
| AC-1Rated operational currentConventional free air thermal current, 3 pole, 50 - 60 HzOpenat 40 °C [Ith =Ie] | 1714 A |
| AC-1Rated operational currentConventional free air thermal current, 3 pole, 50 - 60 HzOpenat 50 °C [Ith =Ie] | 1533 A |
| AC-1Rated operational currentConventional free air thermal current, 3 pole, 50 - 60 HzOpenat 55 °C [Ith =Ie] | 1462 A |
| AC-1Rated operational currentConventional free air thermal current, 3 pole, 50 - 60 HzOpenat 60 °C [Ith =Ie] | 1400 A |
| AC-1Rated operational currentConventional free air thermal current, 1 poleNote | at maximum permissible ambient air temperature |
| AC-1Rated operational currentConventional free air thermal current, 1 poleopen [Ith ] | 3500 A |
| Current heat loss | |
| 3 pole, at Ith (60°) | 189 W |
| Magnet systems | |
| Voltage toleranceUS | 230 - 250 V 50/60 Hz230 - 350 V DC |
| Voltage toleranceAC operated [Pick-up] | 0.7 x US min - 1.15 x US max x US |
| Voltage toleranceDC operated [Pick-up] | 0.7 x US min - 1.15 x US max x US |
| Voltage toleranceAC operated [Drop-out] | 0.2 x US max - 0.6 x US min x US |
| Voltage toleranceDC operated [Drop-out] | 0.2 x US max - 0.6 x US min x US |
| Power consumption of the coil in a cold state and 1.0 x USNote on power consumption | Control transformer with uk ≦ 7% |
| Power consumption of the coil in a cold state and 1.0 x USPull-in power [Pick-up] | 800 VA |
| Power consumption of the coil in a cold state and 1.0 x USPull-in power [Pick-up] | 700 W |
| Power consumption of the coil in a cold state and 1.0 x USSealing power [Sealing] | 26.5 VA |
| Power consumption of the coil in a cold state and 1.0 x USSealing power [Sealing] | 11.4 W |
| Duty factor | 100 % DF |
| Changeover time at 100 % US (recommended value)Main contactsClosing delay | 70 ms |
| Changeover time at 100 % US (recommended value)Main contactsOpening delay | 40 ms |
| Behaviour in marginal and transitional conditionsSealingVoltage interruptions(0 … 0.2 x Uc min) ≦ 10 ms | Time is bridged successfully |
| Behaviour in marginal and transitional conditionsSealingVoltage interruptions(0 … 0.2 x Uc min) > 10 ms | Drop-out of the contactor |
| Behaviour in marginal and transitional conditionsSealingVoltage drops(0.2 … 0.6 x Uc min) ≦ 12 ms | Time is bridged successfully |
| Behaviour in marginal and transitional conditionsSealingVoltage drops(0.2 … 0.6 x Uc min) > 12 ms | Drop-out of the contactor |
| Behaviour in marginal and transitional conditionsSealingVoltage drops(0.6 … 0.7 x Uc min) | Contactor remains switched on |
| Behaviour in marginal and transitional conditionsSealingExcess voltage(1.15 … 1.3 x Uc max) | Contactor remains switched on |
| Behaviour in marginal and transitional conditionsSealingPick-up phase(0 … 0.7 x Uc min) | Contactor does not switch on |
| Behaviour in marginal and transitional conditionsSealingPick-up phase(0.7 x Uc min … 1.15 x Uc max) | Contactor switches on with certainty |
| Admissible transitional contact resistance (of the external control circuit device when actuating A11) | ≦ 500 mΩ |
| PLC signal level (A3 - A4) to IEC/EN 61131-2 (type 2)High | 15 V |
| PLC signal level (A3 - A4) to IEC/EN 61131-2 (type 2)Low | 5 V |
| Электромагнитная совместимость (ЭМС) | |
| Electromagnetic compatibility | This product is designed for operation in industrial environments (environment A). Its use in residential environments (environment B) may cause radio-frequency interference, requiring additional noise suppression measures. |
| Rating data for approved types | |
| Switching capacityGeneral use | 1600 A |
| Auxiliary contactsPilot DutyAC operated | A600 |
| Auxiliary contactsPilot DutyDC operated | P300 |
| Auxiliary contactsGeneral UseAC | 600 V |
| Auxiliary contactsGeneral UseAC | 15 A |
| Auxiliary contactsGeneral UseDC | 250 V |
| Auxiliary contactsGeneral UseDC | 1 A |
| Special Purpose RatingsResistance Air Heating480V 60Hz 3phase, 277V 60Hz 1phase | 1400 A |
| Special Purpose RatingsResistance Air Heating600V 60Hz 3phase, 347V 60Hz 1phase | 1400 A |
3. Проверка конструкции согласно IEC / EN 61439
| Технические данные для проверки проекта | |
| Номинальный рабочий ток для заданного тепловыделения [В] | 1400 A |
| Тепловыделение на полюс, зависит от тока [Pvid] | 63 W |
| Теплоотдача оборудования, ток-зависимая [Pvid] | 0 W |
| Статическое тепловыделение, не зависящее от тока [Pvs] | 6.5 W |
| Теплоотдача [Pdiss] | 0 W |
| Рабочая температура окружающей среды мин. | -40 °C |
| Рабочая температура окружающей среды макс. | +60 °C |
| МЭК / EN 61439 проверка конструкции | |
| 10.2 Прочность материалов и деталей 10.2.2 Коррозионная стойкость | Meets the product standard's requirements. |
| 10.2 Прочность материалов и деталей. 10.2.3.1 Проверка термостойкости корпусов. | Meets the product standard's requirements. |
| 10.2 Прочность материалов и деталей. 10.2.3.2 Проверка устойчивости изоляционных материалов к нормальному нагреву. | Meets the product standard's requirements. |
| 10.2 Прочность материалов и деталей. 10.2.3.3 Проверка устойчивости изоляционных материалов к аномальной жаре и огню, вызванным внутренними электрическими воздействиями. | Meets the product standard's requirements. |
| 10.2 Прочность материалов и деталей 10.2.4 Стойкость к ультрафиолетовому (УФ) излучению | Meets the product standard's requirements. |
| 10.2 Прочность материалов и деталей 10.2.5 Подъем | Does not apply, since the entire switchgear needs to be evaluated. |
| 10.2 Прочность материалов и деталей 10.2.6 Механическое воздействие | Does not apply, since the entire switchgear needs to be evaluated. |
| 10.2 Прочность материалов и деталей 10.2.7 Надписи | Meets the product standard's requirements. |
| 10.3 Степень защиты АССАМБЛЕЙ | Does not apply, since the entire switchgear needs to be evaluated. |
| 10.4 Зазоры и пути утечки | Meets the product standard's requirements. |
| 10.5 Защита от поражения электрическим током | Does not apply, since the entire switchgear needs to be evaluated. |
| 10.6 Включение переключающих устройств и компонентов | Does not apply, since the entire switchgear needs to be evaluated. |
| 10.7 Внутренние электрические цепи и соединения | Is the panel builder's responsibility. |
| 10.8 Соединения для внешних проводников | Is the panel builder's responsibility. |
| 10.9. Изоляционные свойства. | Is the panel builder's responsibility. |
| 10.9 Свойства изоляции 10.9.3 Импульсное выдерживаемое напряжение | Is the panel builder's responsibility. |
| 10.9 Изоляционные свойства10.9.4 Испытания кожухов из изоляционного материала | Is the panel builder's responsibility. |
| 10.10 Повышение температуры | The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices. |
| 10.11 Номинал короткого замыкания | Is the panel builder's responsibility. The specifications for the switchgear must be observed. |
| 10.12 Электромагнитная совместимость | Is the panel builder's responsibility. The specifications for the switchgear must be observed. |
| 10.13 Механическая функция | The device meets the requirements, provided the information in the instruction leaflet (IL) is observed. |
4. Технические данные ETIM 7.0
| Низковольтные промышленные компоненты (EG000017) / Силовой контактор, переключение переменного тока (EC000066) | |
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Power contactor, AC switching (ecl@ss10.0.1-27-37-10-03 [AAB718015]) | |
| Номинальное управляющее напряжение питания Us при AC 50 Гц | 230 - 250 V |
| Номинальное управляющее напряжение питания Us при 60 Гц переменного тока | 230 - 250 V |
| Номинальное управляющее напряжение питания Us при постоянном токе | 230 - 250 V |
| Тип напряжения для приведения в действие | AC/DC |
| Номинальный рабочий ток Ie при AC-1, 400 В | 1714 A |
| Номинальный рабочий ток Ie при AC-3, 400 В | 0 A |
| Номинальная рабочая мощность при AC-3, 400 В | 0 kW |
| Номинальный рабочий ток Ie при AC-4, 400 В | 0 A |
| Номинальная рабочая мощность при AC-4, 400 В | 0 kW |
| Номинальная рабочая мощность NEMA | 0 kW |
| Модульная версия | Нет |
| Количество вспомогательных контактов как нормально разомкнутый контакт | 2 |
| Количество вспомогательных контактов как нормально замкнутый контакт | 2 |
| Тип электрического подключения главной цепи | Rail connection |
| Количество нормально замкнутых контактов в качестве основного контакта | |
| Количество главных контактов как нормально открытый контакт | 3 |
5. Сертификаты
| Стандарты на продукцию | IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking |
| UL File No. | E29096 |
| UL Категория Контроль № | NLDX |
| CSA File No. | 012528 |
| CSA Class No. | 3211-04 |
| Сертификация Северной Америки | UL listed, CSA certified |
| Специально разработан для Северной Америки | Нет |
6. Characteristics
| Side mounting auxiliary contacts | |
| Possible variants at auxiliary contact module fitting options | on the side: 2 x DILM820-XHI11(V)-SI; 2 x DILM820-XHI11-SA |
| Characteristic curve | |
| Switching conditions for 3 pole, non-motor loadsOperating characteristicsNon inductive and slightly inductive loadsElectrical characteristicsSwitch on: 1 x rated operational currentSwitch off: 1 x rated operational currentUtilization category100 % AC-1Typical examples of applicationElectric heat | |
| Characteristic curve | |
| Short-time loading, 3-poleTime interval between two loading cycles: 15 minutes |
Технические характеристики Eaton Контактор 2600А, управляющее напряжение 230-350В (АС, DC), категория применения AC-1 DILH2600/22(RAW250)
