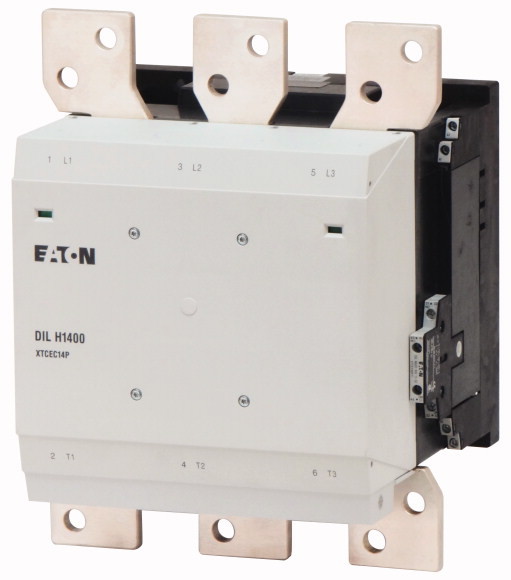

Eaton Контактор 1400А, управляющее напряжение 230-250В (АС, DC), категория применения AC-1 DILH1400/22(RAW250)

Контактор 1400А, управляющее напряжение 230-250В (АС, DC), категория применения AC-1

Купить по низким ценам Eaton Контактор 1400А, управляющее напряжение 230-250В (АС, DC), категория применения AC-1 DILH1400/22(RAW250)

Описание Eaton Контактор 1400А, управляющее напряжение 230-250В (АС, DC), категория применения AC-1 DILH1400/22(RAW250)

Применение	Сетевой контактор для омических потребителей от 1000 A
Подассортимент	Контакторы AC-1 более 1000 A
Категория применения	AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления
Техника присоединения	Винтовое соединение
Расчетный рабочий ток
AC-1обычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 40 °C [Ith =Ie]	1714 A
AC-1обычный термический ток, 1-полюсныйразомкнут [Ith]	3500 A
Графические условные обозначения
Применяемое для	DILM820-XHI…
Управляющее напряжение	RAW 250: 230 - 250 V 50 - 60 Hz/230 - 350 V DC
Род тока: перем. ток/пост. ток	Питание от переменного и постоянного тока
Вспомогательный контакт
Возможные варианты при оснащении вспомогательными контактами	сбоку: 2 x DILM820-XHI11(V)-SI; 2 x DILM820-XHI11-SA
Оснащение вспомогательными контактами сбоку
Указания	Контакты с принудительным управлением, согласно IEC/EN 60947-5-1, приложение L, в модулях вспомогательных контактовВспомогательный размыкающий контакт, пригоден в качестве зеркального контакта в соответствии с IEC/EN 60947-4-1 приложение F (не НЗ с задержкой размыкания)
Указания	Встроенная схема защиты электроники управления.660 В, 690 В или 1000 В: без прямого реверсирования.
Примечание относительно изделия	Классически DILM250 до DILM1000, DILH1400На A1/A2, как и ранее, накладывается напряжение Непосредственно от ПЛК К подключениям A3/A4 может быть напрямую подключен выход на 24 В ПЛК. От маломощных датчиков командМалонагружаемые датчики команд, такие как реле для монтажа на плату, командные устройства или датчики положения могут быть подключены непосредственно к A10/A11. ① Останов в аварийной ситуации (АВАР. СТОП)② макс. ёмкость линии 6 нФ

2. Технические характеристики

Общая информация
Стандарты и предписания	IEC/EN 60947, VDE 0660, UL, CSA, CCC
Механический срок службыРабота от перем. тока [Переключения]	5 x 106
Механический срок службыУправляется постоянным током DC [Переключения]	5 x 106
Частота коммутаций, механическаяРабота от перем. тока [Переключения/ч]	1000
Частота коммутаций, механическаяУправляется постоянным током DC [Переключения/ч]	1000
Стойкость к климатическим воздействиям	Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей средыразомкнут	-40 - +60 °C
Температура окружающей средыХранение	- 40 - + 80 °C
Установочное положение
Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсЦепи главного токаЗамыкающие контакты	10 g
Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсВспомогательные блок-контактыЗамыкающие контакты	10 g
Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсВспомогательные блок-контактыРазмыкающие контакты	8 g
Класс защиты	IP00
Вес	14.4 кг
Поперечные сечения соединения главного проводаКанал [Ширина]	80 мм
Соединительный винт главного провода	M12
Начальный пусковой момент	35 Нм
Поперечные сечения подсоединяемых вспомогательных проводоводножильный	1 x (0,75 - 2,5)2 x (0,75 - 2,5) мм2
Поперечные сечения подсоединяемых вспомогательных проводовтонкопроволочный с оконечной муфтой	1 x (0,75 - 2,5)2 x (0,75 - 2,5) мм2
Поперечные сечения подсоединяемых вспомогательных проводоводно- или многожильные	18 - 14 AWG
Длина зачистки	10 мм
Соединительный винт вспомогательного провода	M3,5
Начальный пусковой момент	1,2 Нм
ИнструментыГлавный проводРазмер ключа	18 мм
ИнструментыКабели системы управленияОтвертка с профилем Pozidriv	2 Размер
ИнструментыКабели системы управленияСтандартная отвёртка	0,8 x 5,5/1 x 6 мм
Цепи главного тока
Номинальная устойчивость к импульсу [Uimp]	8000 В перем. тока
Категория перенапряжения / степень загрязнения	III/3
Номинальные выдерживаемые напряжения изоляции [Ui]	1000 В перем. тока
Номинальное напряжение [Ue]	1000 В перем. тока
Безопасное разъединение согласно EN 61140между катушкой и контактами	500 В перем. тока
Безопасное разъединение согласно EN 61140между контактами	500 В перем. тока
Включающая способность (cos ϕ по IEC/EN 60947)	9840 A
Отключающая способность 220 B 230 B	8200 A
Отключающая способность 380 B 400 B	8200 A
Отключающая способность 500 В	8200 A
Отключающая способность 660 B 690 B	8200 A
Отключающая способность 1000 В	5800 A
Срок службы компонента	AC1: см. → проектирование, характеристические кривые
Переменное напряжение
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 40 °C [Ith =Ie]	1714 A
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 50 °C [Ith =Ie]	1533 A
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 55 °C [Ith =Ie]	1462 A
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 60 °C [Ith =Ie]	1400 A
AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйПримечание	при максимально допустимой температуре окружающей среды
AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйразомкнут [Ith]	3500 A
Электрические тепловые потери
3-полюсный, при Ith (60°)	189 W
Механические приводы
Безопасность по напряжениюUS	230 - 250 V 50/60 Hz230 - 350 V DC
Безопасность по напряжениюРабота от перем. тока [втягивание]	0,7 x US min - 1,15 x US max x US
Безопасность по напряжениюУправляется постоянным током DC [втягивание]	0.7 x US min - 1.15 x US max x US
Безопасность по напряжениюРабота от перем. тока [Отпускание]	0,2 x US max - 0,6 x US min x US
Безопасность по напряжениюУправляется постоянным током DC [Отпускание]	0.2 x US max - 0.6 x US min x US
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USПримечание по поводу потребляемой мощности	Регулировочный трансформатор с uk ≦ 7 %
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USмощность трогания [втягивание]	800 VA
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USмощность трогания [втягивание]	700 W
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USмощность удержания [Удержание]	26.5 VA
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USмощность удержания [Удержание]	11.4 W
Продолжительность включения	100 % продолжительность включения
Время переключения 100 % US (рекомендуемые значения)Цепи главного токаЗадержка замыкания	< 70 мс
Время переключения 100 % US (рекомендуемые значения)Цепи главного токаВремя открытия	< 40 мс
Реакция в граничном и переходном диапазонеРежим храненияПрерывания напряжения(0 - 0,2 x Uc min) ≦ 10 мс	Целенаправленный обход времени
Реакция в граничном и переходном диапазонеРежим храненияПрерывания напряжения(0 - 0,2 x Uc min) > 10 мс	Отпускание контактора
Реакция в граничном и переходном диапазонеРежим храненияПадения напряжения(0,2 - 0,6 x Uc min) ≦ 12 мс	Целенаправленный обход времени
Реакция в граничном и переходном диапазонеРежим храненияПадения напряжения(0,2 - 0,6 x Uc min) > 12 мс	Отпускание контактора
Реакция в граничном и переходном диапазонеРежим храненияПадения напряжения(0,6 - 0,7 x Uc min)	Силовой контактор остаётся включённым
Реакция в граничном и переходном диапазонеРежим храненияПревышение напряжения(1,15 - 1,3 x Uc max)	Силовой контактор остаётся включённым
Реакция в граничном и переходном диапазонеРежим храненияФаза втягивания(0 - 0,7 x Uc min)	Силовой контактор не включится
Реакция в граничном и переходном диапазонеРежим храненияФаза втягивания(0,7 x Uc min - 1,15 x Uc max)	Силовой контактор включится в безопасном режиме
Допустимое переходное сопротивление контакта (внешнего командного устройства при активации A11)	≦ 500 мОм
Уровень сигнала ПЛК (A3 - A4) согл. IEC/EN 61131-2 (тип 2)High	15 В
Уровень сигнала ПЛК (A3 - A4) согл. IEC/EN 61131-2 (тип 2)Low	5 В
Электромагнитная совместимость (ЭМС)
Электромагнитная совместимость (ЭМС)	Данное изделие предназначено для эксплуатации в промышленной сфере (окружение А). Использование в жилой зоне (окружение 1) может вызвать функциональные помехи, так что следует предусмотреть дополнительные меры для помехоподавления.
Опробованные рабочие характеристики
Коммутационная способностьОбщее применение	1600 A
Вспомогательный контактПилотный режимРабота от перем. тока	A600
Вспомогательный контактПилотный режимУправляется постоянным током DC	P300
Вспомогательный контактОбщее применениеПерем. ток (AC)	600 В
Вспомогательный контактОбщее применениеПерем. ток (AC)	15 A
Вспомогательный контактОбщее применениеПост. ток (DC)	250 В
Вспомогательный контактОбщее применениеПост. ток (DC)	1 A
Ном. характеристики специального назначенияВоздушные электронагреватели480В 60Гц 3-фазн., 277В 60Гц 1-фазн.	1400 A
Ном. характеристики специального назначенияВоздушные электронагреватели600В 60Гц 3-фазн., 347В 60Гц 1-фазн.	1400 A

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]	1400 A
Потеря мощности на полюс, в зависимости от тока [Pvid]	63 W
Потеря мощности оборудования, в зависимости от тока [Pvid]	0 W
Статическая потеря мощности, не зависит от тока [Pvs]	6.5 W
Способность отдавать потери мощности [Pve]	0 W
Мин. рабочая температура	-40 °C
Макс. рабочая температура	+60 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока	Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев	Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция	Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Низковольтные промышленные компоненты (EG000017) / Силовой контактор, переключение переменного тока (EC000066)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Contactor (LV) / Power contactor, AC switching (ecl@ss10.0.1-27-37-10-03 [AAB718015])
Номинальное управляющее напряжение питания Us при AC 50 Гц	230 - 250 V
Номинальное управляющее напряжение питания Us при 60 Гц переменного тока	230 - 250 V
Номинальное управляющее напряжение питания Us при постоянном токе	230 - 250 V
Тип напряжения для приведения в действие	AC/DC
Номинальный рабочий ток Ie при AC-1, 400 В	1714 A
Номинальный рабочий ток Ie при AC-3, 400 В	0 A
Номинальная рабочая мощность при AC-3, 400 В	0 kW
Номинальный рабочий ток Ie при AC-4, 400 В	0 A
Номинальная рабочая мощность при AC-4, 400 В	0 kW
Номинальная рабочая мощность NEMA	0 kW
Модульная версия	Нет
Количество вспомогательных контактов как нормально разомкнутый контакт	2
Количество вспомогательных контактов как нормально замкнутый контакт	2
Тип электрического подключения главной цепи	Rail connection
Количество нормально замкнутых контактов в качестве основного контакта
Количество главных контактов как нормально открытый контакт	3

5. Апробации

Стандарты на продукцию	IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking
UL File No.	E29096
UL Категория Контроль №	NLDX
CSA File No.	012528
CSA Class No.	3211-04
Сертификация Северной Америки	UL listed, CSA certified
Специально разработан для Северной Америки	Нет

6. Характеристики

Оснащение вспомогательными контактами сбоку
Возможные варианты при оснащении вспомогательными контактами	сбоку: 2 x DILM820-XHI11(V)-SI; 2 x DILM820-XHI11-SA
Характеристика
	Условия переключения для 3-полюсных потребителей без двигателяРабочая характеристикаНе индуктивная или слабо индуктивная нагрузкаЭлектрическое краткое обозначениеВключение: 1 × расчетный рабочий токВыключение: 1 × расчетный рабочий токКатегория применения100 % AC-1Типичные случаи примененияЭлектрический нагрев
Характеристика
	Кратковременное включение 3-полюсноеПауза между двумя приложениями нагрузки: 15 минут
