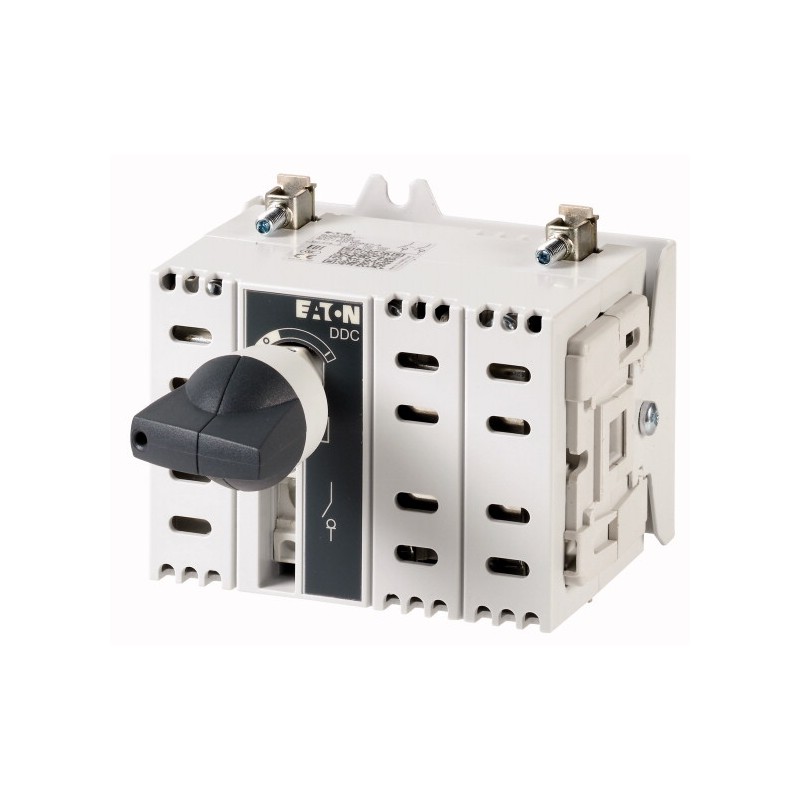

Eaton Выключатель-разъединитель постоянного тока, 2полюса, 400 А, без ручки DDC 400/2 -SK

Ассортимент

Силовые разъединители постоянного тока
Главные выключатели
Сервисные выключатели

Идентификатор типа

DDC

Функция останова

опционально

без поворотной ручки и вала привода

Информация о комплекте поставки

Возможна дополнительная установка вспомогательного контакта.

Количество полюсов

2-полюсн.

Класс защиты

IP20

Конструктивное исполнение

Промежуточный монтаж

измеренный ток длительной нагрузки [I_u]

400 A

Указания по измеренному току длительной нагрузки I_u

Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Общая информация

Стандарты и предписания

IEC/EN 60947, VDE 0660, IEC/EN 60204
Силовые разъединители согласно IEC/EN 60947-3

Сертификация

CE, RoHs

Температура окружающей средыЭксплуатация [?]

-25 - +55 °C

Температура окружающей средыХранение [?]

-30 - +80 °C

Категория перенапряжения / степень загрязнения

III/3

Номинальная устойчивость к импульсу [U_imp]

12 кВ

Номинальные выдерживаемые напряжения изоляции [U_i]

1200 В

установочное положение

любая

Контакты

Механические размерыКоличество полюсов

2-полюсн.

электрические параметрыизмеренный ток длительной нагрузки [I_u]

400 A

электрические параметрыУказания по измеренному току длительной нагрузки I_u

Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении.

Номинальная устойчивость к токовым нагрузкам при коротком замыкании (1 с ток) [I_cw]

15000 A_eff

Примечание по поводу измеренной кратковременной устойчивости к токовым нагрузкам Icw

1-секундный ток

Расчетный ток короткого замыкания при включении [I_cm]

25 kA_eff

Потеря мощности на полюс, в зависимости от тока [P_vid]

39 W

Коммутационная способность

Механический срок службы [Переключения]

10000

постоянное напряжениеКатегория применения DC-21BРасчетный рабочий ток силового выключателя480 В [I_e]

400 A

постоянное напряжениеКатегория применения DC-21BРасчетный рабочий ток силового выключателя600 В [I_e]

400 A

постоянное напряжениеКатегория применения DC-21BРасчетный рабочий ток силового выключателя1000 В [I_e]

400 A

Поперечные сечения соединения

одножильный

1 x 240 мм²

Плоское подключение каналов

2 x (25 x 6) мм²

Соединительный винт

M10

Момент затяжки соединительного винта

20 Нм

BAUARTNACHWEIS NACH IEC/EN 61439

Технические характеристики для подтверждения типа конструкции

Номинальный ток для указания потери мощности [I_n]

400 A

Потеря мощности на полюс, в зависимости от тока [P_vid]

39 W
