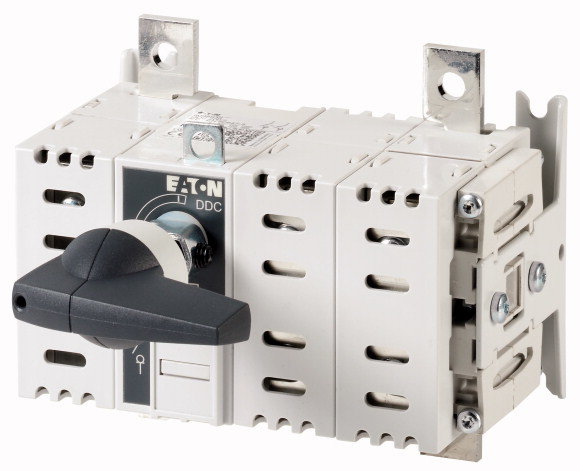

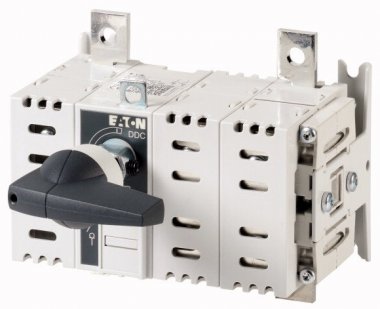

Eaton Выключатель-разъединитель постоянного тока, 2полюса, 160 А, серая ручка с удл.ось, монтаж на дверь шкафа DDC 160/2/M4/P-G

Ассортимент

Силовые разъединители постоянного тока
Главные выключатели
Сервисные выключатели

Идентификатор типа

DDC

с серой поворотной ручкой

Информация о комплекте поставки

Возможна дополнительная установка вспомогательного контакта.

Примечание

с металлической накладкой для распределительного шкафа глубиной 400 мм

Количество полюсов

2-полюсн.

2 Размыкающие контакты

Класс защиты

IP20

Конструктивное исполнение

измеренный ток длительной нагрузки [I_u]

160 A

Указания по измеренному току длительной нагрузки I_u

Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Общая информация

Стандарты и предписания

IEC/EN 60947, VDE 0660, IEC/EN 60204
Силовые разъединители согласно IEC/EN 60947-3

Сертификация

CE, RoHs

Температура окружающей средыЭксплуатация [?]

-25 - +55 °C

Температура окружающей средыХранение [?]

-30 - +80 °C

Категория перенапряжения / степень загрязнения

III/3

Номинальная устойчивость к импульсу [U_imp]

8 кВ

Номинальные выдерживаемые напряжения изоляции [U_i]

1200 В

установочное положение

любая

Контакты

Механические размерыКоличество полюсов

2-полюсн.

электрические параметрыизмеренный ток длительной нагрузки [I_u]

160 A

электрические параметрыУказания по измеренному току длительной нагрузки I_u

Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении.

Номинальная устойчивость к токовым нагрузкам при коротком замыкании (1 с ток) [I_cw]

4000 A_eff

Примечание по поводу измеренной кратковременной устойчивости к токовым нагрузкам Icw

1-секундный ток

Расчетный ток короткого замыкания при включении [I_cm]

6 kA_eff

Потеря мощности на полюс, в зависимости от тока [P_vid]

13 W

Коммутационная способность

Механический срок службы [Переключения]

10000

постоянное напряжениеКатегория применения DC-21BРасчетный рабочий ток силового выключателя480 В [I_e]

160 A

постоянное напряжениеКатегория применения DC-21BРасчетный рабочий ток силового выключателя600 В [I_e]

160 A

постоянное напряжениеКатегория применения DC-21BРасчетный рабочий ток силового выключателя1000 В [I_e]

160 A

Поперечные сечения соединения

одножильный

1 x 120 мм²

Плоское подключение каналов

1 x (30 x 3)
2 x (20 x 3) мм²

Соединительный винт

M8

Момент затяжки соединительного винта

14 Нм

BAUARTNACHWEIS NACH IEC/EN 61439

Технические характеристики для подтверждения типа конструкции

Номинальный ток для указания потери мощности [I_n]

160 A

Потеря мощности на полюс, в зависимости от тока [P_vid]

13 W

Потеря мощности оборудования, в зависимости от тока [P_vid]

0 W

Статическая потеря мощности, не зависит от тока [P_vs]

0 W

Способность отдавать потери мощности [P_ve]

0 W

Мин. рабочая температура

-25 °C

Макс. рабочая температура

+55 °C
