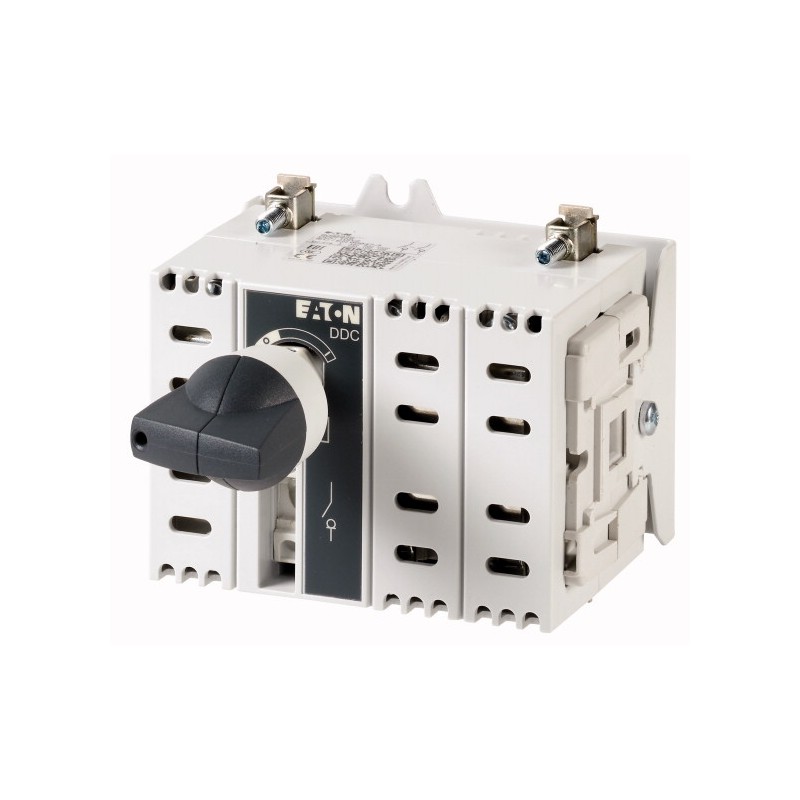

Eaton Выключатель-разъединитель постоянного тока, 2полюса, 100 А, без ручки DDC 100/2 -SK

Силовые разъединители постоянного тока
Главные выключатели
Сервисные выключатели

Идентификатор типа

DDC

с серой поворотной ручкой

Информация о комплекте поставки

Возможна дополнительная установка вспомогательного контакта.

Количество полюсов

2-полюсн.

Цепи вспомогательного тока

2 Замыкающие контакты

2 Размыкающие контакты

Класс защиты

IP20

Конструктивное исполнение

Монтаж в распределителе

измеренный ток длительной нагрузки [I_u]

100 A

Указания по измеренному току длительной нагрузки I_u

Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении.

,

Технические характеристики

Общая информация

Стандарты и предписания

IEC/EN 60947, VDE 0660, IEC/EN 60204
Силовые разъединители согласно IEC/EN 60947-3

Сертификация

CE, RoHs

Температура окружающей средыЭксплуатация [ϑ]

-25 - +55 °C

Температура окружающей средыХранение [ϑ]

-30 - +80 °C

Категория перенапряжения / степень загрязнения

III/3

Номинальная устойчивость к импульсу [U_imp]

8 кВ

Номинальные выдерживаемые напряжения изоляции [U_i]

1100 В

установочное положение

любая

Контакты

Механические размерыКоличество полюсов

2-полюсн.

Механические размерыЦепи вспомогательного тока

2 Замыкающие контакты

Механические размерыЦепи вспомогательного тока

2 Размыкающие контакты

электрические параметрыизмеренный ток длительной нагрузки [I_u]

100 A

электрические параметрыУказания по измеренному току длительной нагрузки I_u

Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении.

Номинальная устойчивость к токовым нагрузкам при коротком замыкании (1 с ток) [I_cw]

3000 A_eff

Примечание по поводу измеренной кратковременной устойчивости к токовым нагрузкам Icw

1-секундный ток

Расчетный ток короткого замыкания при включении [I_cm]

4.3 kA_eff

Потеря мощности на полюс, в зависимости от тока [P_vid]

6 W

Коммутационная способность

Механический срок службы [Переключения]

10000

постоянное напряжениеКатегория применения DC-21BРасчетный рабочий ток силового выключателя480 В [I_e]

100 A

постоянное напряжениеКатегория применения DC-21BРасчетный рабочий ток силового выключателя600 В [I_e]

100 A

постоянное напряжениеКатегория применения DC-21BРасчетный рабочий ток силового выключателя1000 В [I_e]

100 A

Поперечные сечения соединения

одножильный

6 - 35 мм²

тонкопроволочный с оконечной муфтой согласно DIN 46228тонкопроволочный

6 - 25 мм²

Длина зачистки

15 мм

Момент затяжки соединительного винта

3 Нм
