Eaton Изолированный корпус, ДхШхВ = 181x100x100 мм , для Т3 -4 CI-K2-T3-4
Eaton Изолированный корпус, ДхШхВ = 181x100x100 мм , для Т3 -4 CI-K2-T3-4

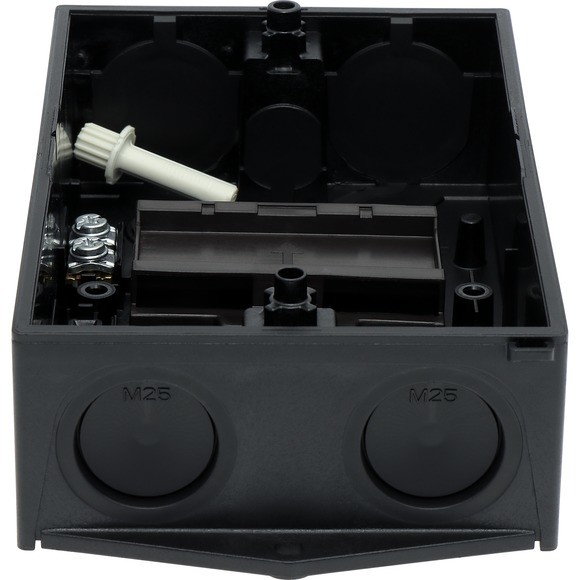

Изолированный корпус, ДхШхВ = 181x100x100 мм , для Т3 -4
Купить по низким ценам Eaton Изолированный корпус, ДхШхВ = 181x100x100 мм , для Т3 -4 CI-K2-T3-4
Описание Eaton Изолированный корпус, ДхШхВ = 181x100x100 мм , для Т3 -4 CI-K2-T3-4
| Основная функция | изолированный корпус |
| с прокалываемой мембраной для провода | |
| Применяемое для | T3-…/Z |
| Применяемое для | 3 - 4 блока |
| Информация о комплекте поставки | с дополнительным зажимом PE |
| Класс защиты | IP65 |
| Указания | Прокалываемость мембраны кабелем: кабель основной сети = 12 - 16 мм, кабель управляющего тока = 8 мм1 модуль = 2 контакта |
2. Проверка конструкции в соответствии с IEC / EN 61439
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 0 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 0 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 0 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 0 W |
| Способность отдавать потери мощности [Pve] | 18.5 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +40 °C |
| Макс. эмиттированная потеря мощности при отдельном монтаже, температура окружающей среды +20 °C | 18.5 W |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
3. Технические характеристики согласно ETIM 7.0
| Низковольтные промышленные компоненты (EG000017) / Пустой корпус для распределительного устройства (EC000712) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Component for low-voltage switching technology / Empty housing for switch devices (ecl@ss10.0.1-27-37-13-01 [AKN343014]) | |
| Материал корпуса | Plastic |
| Ширина | 100 mm |
| Высота | 160 mm |
| Глубина | 100 mm |
| С прозрачной крышкой | Нет |
| Подходит для аварийной остановки | Нет |
| Модель | Surface mounting |
| Степень защиты (IP) | IP65 |
| Степень защиты (NEMA) | Other |
4. Апробации
| Стандарты на продукцию | UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94; IEC/EN 60947-3; CE marking |
| UL File No. | E54120 |
| UL Категория Контроль № | MITW2 |
| CSA File No. | 12528 |
| CSA Class No. | 3211-07 |
| Сертификация Северной Америки | UL listed, CSA certified |
| Степень защиты | IEC: IP65; UL/CSA Type 1, 12 |
Технические характеристики Eaton Изолированный корпус, ДхШхВ = 181x100x100 мм , для Т3 -4 CI-K2-T3-4
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Кратность поставки 1
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Кратность поставки 1
