ГлавнаяРаспределительные щитыEaton Металлический щит, (ДхШхВ) 140x600x630, встраиваемый BF-UT-3/72-G-C
Распределительные щитыEaton Металлический щит, (ДхШхВ) 140x600x630, встраиваемый BF-UT-3/72-G-C

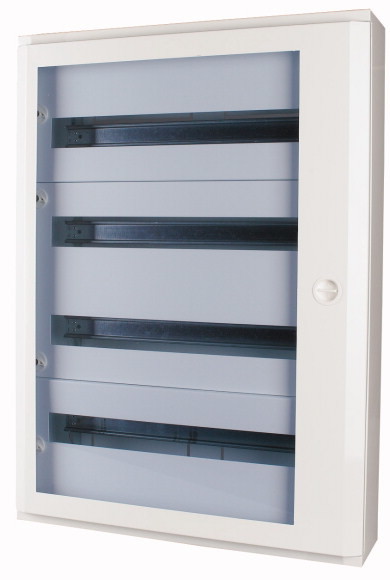

Eaton Металлический щит, (ДхШхВ) 140x600x630, встраиваемый BF-UT-3/72-G-C

Eaton Металлический щит, (ДхШхВ) 140x600x630, встраиваемый BF-UT-3/72-G-C

Металлический щит, (ДхШхВ) 140x600x630, встраиваемый

Купить по низким ценам Eaton Металлический щит, (ДхШхВ) 140x600x630, встраиваемый BF-UT-3/72-G-C
Артикул: BF-UT-3/72-G-C
Сравнить
Нет в наличии по запросу
99 463,77 ₽ Скидка 28% 71 613,91 ₽ Цена за 1 шт.
  • От 20 шт:
    71 613,91 ₽
    68 033,27 ₽
Описание Eaton Металлический щит, (ДхШхВ) 140x600x630, встраиваемый BF-UT-3/72-G-C
Функция продукцииМонтажная распределительная панель
АссортиментПлоский распределитель BF
Конструктивное исполнениеПолая стенаМонтаж в вырез на передней панели
Место установкиВ помещении
Вид инсталляцииМонтаж в вырез на передней панели в полую стену
Дверь/откидная заслонкаПрозрачный
Класс защитыIP30
ЦветСерый
Модульные держателиКаркас DIN рейки
Крышка для защиты от прикосновенияМеталл
Серии [Количество]3
Установочные места в каждом ряду24
ОписаниеIP30Класс защиты IКорпус из листовой стали, серый (RAL 7035)
Ввод проводкиВводы проводки вверху и внизу
Клеммы, тип конструкции PE- и NВинтовые клеммы
Клеммы PE и N [Количество x сечение]PE: 2 x 25 + 43 x 16N: 2 x 25 + 43 x 16 мм2
Комплект поставкиПоддон для стены с дверной рамойДверь с трехпозиционной задвижкойШинный каркас DINПередние панелиЗащитные клеммы и клеммы нейтрального проводника

2. Технические характеристики

Общая информация
Стандарты и предписанияIEC/EN 61439-1, IEC/EN 61439-3, IEC/EN 62208
RoHS (в соответствии с директивой ЕС 2002/95/EG Европейского Парламента и Совета)соответствующий
Температура окружающей среды-5 - +40 °C
Класс защитыIP30
Класс защитыКласс защиты I (заземленный)
Номинальное напряжение [Ue]415 В перем. тока
Номинальная частота [f]50/60 Гц
материал
МатериалЛистовая сталь, с порошковым покрытием
Цветсерый (RAL 7035)
Свойства материалов
МеханическийУдарная прочностьIK07

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 20 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Отдельный корпус, скрытый монтаж [PV]41 W
Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 35 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Отдельный корпус, скрытый монтаж [PV]82 W
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкостьТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляцииТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагревеТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагревеТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучениюНе имеет значения для установки в закрытом помещении.
10.2 твёрдость материалов и деталей10.2.5 ПодъёмНе имеет значения для корпуса без подъёмника.
10.2 твёрдость материалов и деталей10.2.6 Испытание на ударIK07
10.2 твёрдость материалов и деталей10.2.7 ЯрлыкиТребования производственного стандарта выполнены.
10.3 Класс защиты изоляцииIP30
10.4 Воздушные промежутки и пути утечки токаНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.5 Защита от удара электрическим током< 0,1 Ом, Требования производственного стандарта выполнены.
10.6 Монтаж оборудованияНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.7 Внутренние электрические цепи и соединенияНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружиНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частотеUi = 415 В перем. тока
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжениюНе имеет значения для базового корпуса в соответствии с EN 62208.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материалаНе имеет значения, если корпус из металла.
10.10 НагревРасчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиямНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.12 Электромагнитная совместимостьНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.13 Механическая функцияТребования производственного стандарта выполнены.

4. Технические характеристики согласно ETIM 7.0

Распределительные щиты (EG000023) / Малые распределительные щиты (EC000214)
Электротехника, электроника, системы автоматизации / Электроустановки, электромонтажные материалы / Малые распределительные щиты / Small distribution board (ecl@ss10.0.1-27-14-24-09 [ACN387011])
Способ крепленияFlush mounted (plaster)
Количество рядов3
Ширина в количестве модульных расстояний24
Тип покрытияDoor
Модель обложкиWith notch
Прозрачная крышка / дверьДа
Материал корпусаSteel
Высота620 mm
Ширина588 mm
Глубина136 mm
Встроенная глубина127 mm
Внутренняя глубина127 mm
На DIN-рейкуДа
С монтажной панельюНет
Возможно расширениеНет
EMC-версияНет
ЦветGrey
RAL-номер7035
Степень защиты (IP)IP30
С замкомНет
Тип закрытияOther
Технические характеристики Eaton Металлический щит, (ДхШхВ) 140x600x630, встраиваемый BF-UT-3/72-G-C
  • Ширина упаковки 10 см
  • Высота упаковки 10 см
  • Глубина упаковки 10 см
  • Объемный вес 1 кг
  • Кратность поставки 1
  • Материал Металлические
