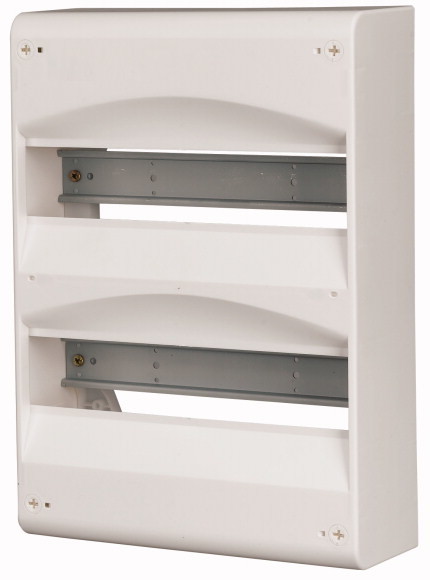

Eaton Корпус шкафа, 13 модулей, без двери, пластик, ДхШхВ = 230x260x100 BC-A-1/13

Технические характеристики для подтверждения типа конструкции

Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 20 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Отдельный корпус для пристраивания к стене [PV]

11 W

Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 35 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Отдельный корпус для пристраивания к стене [PV]

22 W

Проверка конструкции IEC/EN 61439

10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве

650 °C, Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению

Не имеет значения для установки в закрытом помещении.

10.2 твёрдость материалов и деталей10.2.5 Подъём

Не имеет значения для корпуса без подъёмника.

10.2 твёрдость материалов и деталей10.2.6 Испытание на удар

IK07

10.2 твёрдость материалов и деталей10.2.7 Ярлыки

Требования производственного стандарта выполнены.

10.3 Класс защиты изоляции

IP30

10.4 Воздушные промежутки и пути утечки тока

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.5 Защита от удара электрическим током

Класс защиты 2, поэтому не имеет значения.

10.6 Монтаж оборудования

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.7 Внутренние электрические цепи и соединения

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.8 Подключения проводов, введённых снаружи

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте

Ui = 440 В перем. тока

10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению

4 кВ

10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала

Требования производственного стандарта выполнены.

10.10 Нагрев

Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.

10.11 Стойкость к коротким замыканиям

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.12 Электромагнитная совместимость

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.13 Механическая функция

Требования производственного стандарта выполнены.

Распределительные щиты (EG000023) / Малые распределительные щиты (EC000214)

Электротехника, электроника, системы автоматизации / Электроустановки, электромонтажные материалы / Малые распределительные щиты / Small distribution board (ecl@ss10.0.1-27-14-24-09 [ACN387011])

Способ крепления

Surface mounted (plaster)

Количество рядов

1

Ширина в количестве модульных расстояний

13

Тип покрытия

Optional

Модель обложки

With notch

Прозрачная крышка / дверь

Нет

Материал корпуса

Plastic

Высота

225 mm

Ширина

250 mm

Глубина

94 mm

Встроенная глубина

46 mm

Внутренняя глубина

72 mm

На DIN-рейку

Да

С монтажной панелью

Нет

Возможно расширение

Нет

EMC-версия

Нет

Цвет

White

RAL-номер

9010

Степень защиты (IP)

IP30

С замком

Нет

Тип закрытия

Other
