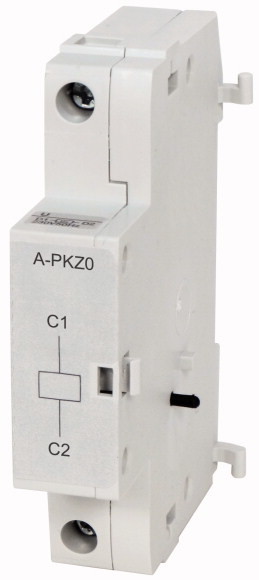

Eaton Независимый расцепитель, 24В DC A-PKZ0(24VDC)
Eaton Независимый расцепитель, 24В DC A-PKZ0(24VDC)
Независимый расцепитель, 24В DC
Купить по низким ценам Eaton Независимый расцепитель, 24В DC A-PKZ0(24VDC)
Описание Eaton Независимый расцепитель, 24В DC A-PKZ0(24VDC)
| Принадлежности | Расцепитель рабочего тока |
| Управляющее напряжение | 24 V DC |
| Тип напряжения | Стандартное напряжение |
| Работает от тока | DC |
| Графические условные обозначения | |
| Техника присоединения | Винтовые клеммы |
| Применяемое для | Расцепители рабочих токов PKZ0(4), PKE |
| Применяемое для | PKZM0PKZM4PKZM0-TPKM0PKZM01PKE |
| Указания | Можно установить слева:Защитный выключатель двигателейНельзя совмещать с:Расцепитель минимального напряжения U-PKZ0Прерывистое срабатывание, 5 с |
| Указания | Возможна установка с левой стороны блока релейной защиты двигателяНе может использоваться с размыкателем минимального напряжения U-PKZ0 |
2. Технические характеристики
| Общая информация | |
| Поперечные сечения соединенияодно-/тонкопроволочный, с оконечной муфтой | 1 x (0,75 - 2,5)2 x (0,75 - 2,5) мм2 |
| Поперечные сечения соединенияОдно- или многожильный | 1 x (18 - 14)2 x (18 - 14) AWG |
| Управляющее напряжение | 24 V DC |
| Рабочий диапазон | |
| Постоянное напряжение | 0,7- 1,1 x Us |
| Кратковременная работа 5 с | |
| потребляемая мощность | |
| Пост. ток (DC)мощность трогания [втягивание] | 3 W |
| Пост. ток (DC)мощность удержания [Удержание] | 0.5 W |
3. Проверка конструкции в соответствии с IEC / EN 61439
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 0 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 0 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 0 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 0.5 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +55 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
4. Размеры
| Низковольтные промышленные компоненты (EG000017) / Расцепитель шунта (для силового выключателя) (EC001023) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Circuit breaker (LV | |
| Номинальное управляющее напряжение питания Us при AC 50 Гц | 0 - 0 V |
| Номинальное управляющее напряжение питания Us при 60 Гц переменного тока | 0 - 0 V |
| Номинальное управляющее напряжение питания Us при постоянном токе | 24 - 24 V |
| Тип напряжения для приведения в действие | DC |
| Начальное значение незадержанного расцепителя короткого замыкания - диапазон настройки | 0 A |
| Диапазон регулировки конечного значения, задержка короткого замыкания | 0 A |
| Тип электрического подключения | Screw connection |
| Количество контактов как нормально разомкнутый контакт | |
| Количество контактов как нормально замкнутый контакт | |
| Количество контактов в качестве переключающего контакта | |
| Подходит для силового выключателя | Нет |
| Подходит для выключателя без нагрузки | Нет |
| Подходит для защитного выключателя двигателя | Да |
| Подходит для реле перегрузки | Нет |
| Стандарты на продукцию | UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking |
| UL File No. | E36332 |
| UL Категория Контроль № | NLRV |
| CSA File No. | 165628 |
| CSA Class No. | 3211-05 |
| Сертификация Северной Америки | UL listed, CSA certified |
| Специально разработан для Северной Америки | Нет |
| Дополнительное оснащение | 1: Автоматы защиты двигателей |
5. Апробации
| Стандарты на продукцию | UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking |
| UL File No. | E36332 |
| UL Категория Контроль № | NLRV |
| CSA File No. | 165628 |
| CSA Class No. | 3211-05 |
| Сертификация Северной Америки | UL listed, CSA certified |
| Специально разработан для Северной Америки | Нет |
Технические характеристики Eaton Независимый расцепитель, 24В DC A-PKZ0(24VDC)
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Кратность поставки 1
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Кратность поставки 1
